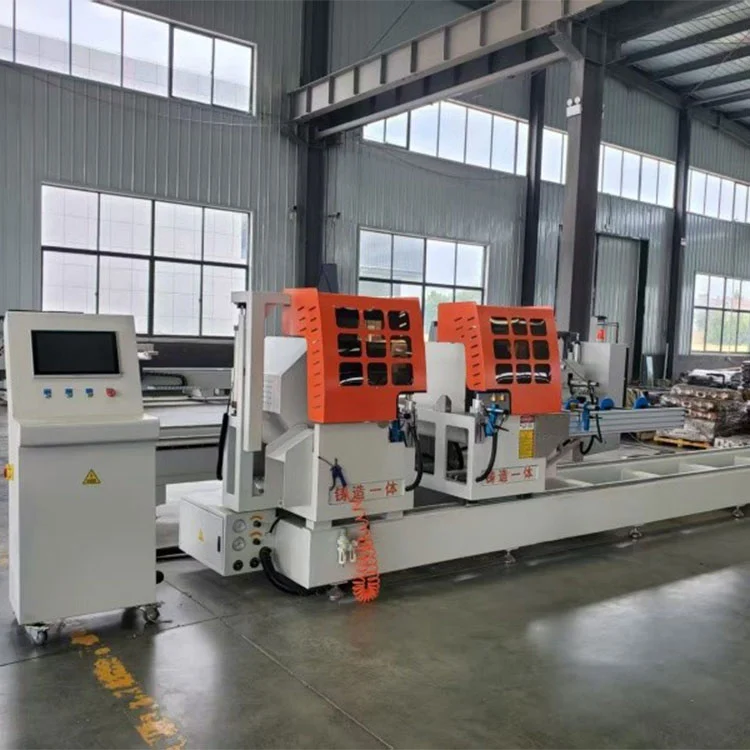

Ultra-Precision 5-Axis CNC Miter Cutting Machine

Ang 5-Axis CNC Compound Miter Saw na ito ay naghahatid ng high-precision compound angle cutting para sa aluminum at UPVC profile. Sa pamamagitan ng CNC servo control at awtomatikong pagpoposisyon, tinitiyak nito ang ±0.1mm na katumpakan, makinis na mga hiwa, at mas mataas na produktibidad para sa paggawa ng bintana, pinto, at kurtina sa dingding.

Magpadala ng Inquiry

Paglalarawan ng Produkto

Ginawa ng Lebulang Machine, isang dalubhasang manufacturer na nakabase sa China na may halos 30 taong karanasan sa pabrika sa makinarya sa pagpoproseso ng bintana at pinto, ang 5-axis na CNC compound miter saw na ito ay idinisenyo para sa pagputol ng mga profile ng aluminyo na ginagamit sa mga frame ng cabinet, mga kurtina sa dingding na harapan, at mga extrusions ng arkitektura. Sinasaklaw ng makina ang mga pahalang na anggulo ng miter mula 22.5° palabas hanggang 135° papasok at patayong mga anggulo ng bevel mula 45° hanggang 90°, na nagpapahintulot sa mga pagbawas ng compound angle sa isang operasyon.

Ang 5-Axis CNC Compound Miter Saw na ito ay isang high-precision cutting solution na inengineered para sa complex angle machining ng aluminum, UPVC, at composite profiles. Dinisenyo para sa curtain wall, window, at door fabrication, pinagsasama nito ang CNC servo-driven na kontrol sa isang matibay na istrukturang pang-industriya upang makapaghatid ng tumpak na miter at bevel cut sa isang operasyon. Ang advanced na 5-axis system ay nagbibigay-daan sa awtomatikong pagpoposisyon ng saw head at profile clamping, na tinitiyak ang pare-parehong ±0.1mm na katumpakan ng pagputol at makinis, walang burr na mga ibabaw. Sa pamamagitan ng intelligent control interface nito, high-speed cutting capability, at matibay na pneumatic clamping system, ang makinang ito ay makabuluhang nagpapabuti sa production efficiency habang binabawasan ang manual adjustment at materyal na basura—ginagawa itong perpektong pagpipilian para sa mga high-end na tagagawa ng bintana, pinto, at facade.

22.5°--135° Aluminum Cabinet Frame Features at Benepisyo

1. 5-Axis CNC Intelligent Control System

Nilagyan ng pang-industriyang CNC controller atbrushless servo motorspara sa lahat ng 5 axes, tinitiyak ang makinis, tumpak, at paulit-ulit na paggalaw.
15-pulgada na touchscreenna may user-friendly na interface: Program anggulo, haba, at cutting mode sa ilang minuto; sumusuporta sa USB/LAN data transfer.
Built-inauto-compensationpara sa mga error sa haba at anggulo, pag-aalis ng mga manu-manong pagsasaayos at pagbabawas ng materyal na basura.

2. Walang Katumbas na Anggulo sa Kakayahang Malawak (22.5°--135°)

Pahalang na pag-ikot: 22.5° (palabas) hanggang 135° (paloob) para sa walang limitasyong mga kumbinasyon ng anggulo ng miter.
Patayong ikiling: 45°--90° para sa mga bevel cut, na nagpapagana ng kumplikadong 2D compound angle cutting sa isang pass.
Perpekto para saaluminum cabinet frame corners, door frame miter, at custom na architectural profile.

3. Dual-Head High-Efficiency Cutting

Dalawang independent cutting head (nakaayos sa kaliwa, nakamotor sa kanan) na maysabay-sabay o indibidwal na operasyon.
Pinakamataas na haba ng pagputol:6000mm; humahawak ng malalaking profile ng aluminyo para sa mga frame ng cabinet at mga dingding ng kurtina.
Up-stroke cutting cyclemay radial feed: Pinagsasama ang pivoting at linear na paggalaw para sa maximum na kapasidad ng pagputol.

Axis Cnc Compound Mitre Saw Aluminum Cabinet Frame

22.5°--135° Aluminum Cabinet Frame

Model NO.	LBL2H-5CNC-600*6000
Awtomatikong Marka	Awtomatiko
CNC o Hindi	CNC
Boltahe	380V
Double-Head Cutting Saw CNC	Aluminum na Bintana at Pinto
Industriya ng Application	Industriya ng Paggawa ng Curtain Wall Facade
Numero ng Axis ng CNC	5
Sawing Blade Direksyon sa Pagpapakain	Mula sa Bottom Side
Sawing Blade Diameter	600mm
Pinakamataas na Haba ng Aluminum Raw Material	5000mm
Sistema ng Servo	Schneider
Transport Package	Karaniwang Export Package
Pagtutukoy	Double-Head Cutting Saw CNC
Trademark	Tianchen
Pinagmulan	Jinan, Shandong, China
HS Code	84614090

Aplikasyon

Ang 5-Axis CNC Compound Miter Saw na ito ay malawakang ginagamit sa:

Paggawa ng kurtina sa dingding at facade profile

Paggawa ng bintana at pinto ng aluminyo

UPVC / PVC window profile cutting

Pang-industriya na pagpoproseso ng extrusion ng aluminyo

Pagputol ng profile ng composite na materyal

Mga workshop sa paggawa ng metal na may mataas na katumpakan

Bakit Kami Piliin

Propesyonal na CNC Machine Manufacturer

Higit sa 10 taong karanasan sa CNC cutting machinery para sa mga industriya ng bintana, pinto, at harapan.

Mahigpit na Inspeksyon sa Kalidad

Ang bawat makina ay sumasailalim sa full-function testing at precision calibration bago ihatid.

Global Export na Karanasan

Mga makinang ibinibigay sa Europe, Southeast Asia, Middle East, at South America.

Kakayahang Pag-customize

Ang boltahe, haba ng pagputol, laki ng blade, at mga function ng software ay maaaring iayon sa iyong mga pangangailangan sa produksyon.

Comprehensive After-Sales Support

Tinitiyak ng malayuang teknikal na suporta, mga video sa pagsasanay sa pagpapatakbo, at suplay ng mga ekstrang bahagi ang pangmatagalang pagiging maaasahan.

5-Axis CNC Compound Mitre Saw 22.5°--135° Aluminum Cabinet Frame Mga Teknikal na Parameter

☆ Boltahe ng power supply: 380V±10% 50Hz±2% three-phase four-wire system
☆ lakas ng motor ng paglalagari: 3kW 2800rpm
☆ Presyon sa pagtatrabaho: 0.6~0.8MPa
☆ Mga detalye ng saw blade: Φ600 × Φ38 × 4.8 × 4.2 × 144P
☆ Saw blade angle: 45°~90° arbitrary angle
☆ Anggulo ng pag-ikot ng talahanayan: 45 ° ~ 135 ° di-makatwirang anggulo
☆ Saklaw ng Seksyon ng Paggupit: 200mm × 200mm (anggulo ng pagputol sa 90°, lapad × taas, tingnan ang hanay ng seksyon ng pagputol)
☆ Haba ng pagputol: 700mm~5000mm (90°)
☆ Blade feed rate: 0~3m/min
☆ Pagputol ng pagkamagaspang sa ibabaw: ≤ Ra12.5μm

FAQ

5-Axis CNC Servo Control

Ang ganap na awtomatikong kontrol sa pag-ikot ng ulo ng lagari, pagtabingi, at pagpoposisyon ng profile ay nagsisiguro ng tumpak na pagputol ng anggulo ng tambalan nang walang manu-manong pagsasaayos.

High-Precision Cutting Performance

Naghahatid ng ±0.1mm na katumpakan na may malinis, walang burr na mga cut, perpekto para sa high-end na aluminum at UPVC profile fabrication.

Compound Miter at Bevel Cutting

Sinusuportahan ang mga kumplikadong kumbinasyon ng anggulo, kabilang ang mitre, bevel, at compound cuts, para sa kurtina sa dingding at mga profile ng arkitektura.

Pneumatic Profile Clamping System

Tinitiyak ng multi-point clamping na matatag at ligtas ang hawak habang pinuputol, pinapaliit ang vibration at pagpapabuti ng kaligtasan.

Istraktura ng Makinang Pang-industriya na Grado

Ang heavy-duty steel frame na may anti-corrosion coating ay nagbibigay ng pangmatagalang katatagan at tibay sa hinihingi na mga kapaligiran sa pagawaan.

User-Friendly na CNC Interface

Ang intuitive na kontrol sa touchscreen na may mga pre-set na cutting program ay pinapasimple ang operasyon at binabawasan ang oras ng pagsasanay.

High-Speed Cutting Efficiency

Ang na-optimize na spindle at servo system ay nagbibigay-daan sa mabilis na pag-cut cycle, na nagdaragdag ng pang-araw-araw na output para sa mga tagagawa ng bintana at pinto.

Sistema ng Proteksyon sa Kaligtasan

Nilagyan ng mga safety guard, emergency stop, at awtomatikong fault alarm para matiyak ang kaligtasan ng operator
