800mm CNC Curtain Wall End Milling Machine

Ang Shandong Lebulang Precision Machinery Co., Ltd., na nagpapatakbo sa ilalim ng tatak ng Lebulang Machine, ay gumagawa ng mga kagamitan sa pagpoproseso ng aluminyo sa pabrika nito sa Jinan, China mula noong 1996. Ang 3-axis na servo CNC end miller na ito ay nagpoproseso ng aluminum curtain wall at facade profiles, mga frame ng pinto at bintana, at mga architectural extrusions. Nagtatampok ito ng 800 mm X-axis na paglalakbay, awtomatikong pag-ikot ng spindle mula 0° hanggang 90°, isang heavy-duty na cast iron base, at multi-profile clamping para sa batch production. Sinusuportahan ng SYNTEC industrial CNC system na may user-friendly na HMI ang pag-import ng USB CAD at mga pre-loaded na profile library para sa mabilis na pag-setup.

• 800mm X-axis na paglalakbay:Ang800mm CNC Curtain Wall End Milling Machinenagbibigay ng 800 mm na haba ng pagtatrabaho sa kahabaan ng X axis, na tinatanggap ang malalaking kurtina sa dingding at mga profile ng facade sa isang solong setup.
• 3-axis CNC servo control:Ang mga X, Y, at Z axes ay hinihimok ng mga servo motor na pinagsama sa mga precision ball screw. Tinukoy ang katumpakan ng pagpoposisyon sa ±0.02 mm, na sumusuporta sa pare-parehong dimensyon ng tenon at groove sa mga production batch.
• Heavy-duty na cast iron base:Ang machine bed ay cast iron, na idinisenyo upang mamasa ang vibration at mapanatili ang katatagan sa panahon ng high-speed milling. Nag-aambag ito sa makinis, walang burr na mga dulo ng mukha at mas mahabang buhay ng tool.
• Awtomatikong 0° hanggang 90° na pag-ikot ng spindle:Ang milling spindle ay maaaring umikot mula 0° (horizontal) hanggang 90° (vertical) sa ilalim ng kontrol ng programa. Ang mga pahalang at patayong dulo ng profile ay maaaring i-machine sa isang clamping nang walang manu-manong repositioning ng workpiece o tooling.
• Multi-profile clamping:Ang clamping fixture ay makakapag-secure ng 3 hanggang 5 profile nang sabay-sabay, na nagbibigay-daan sa batch processing ng magkaparehong end-milling operation sa isang solong cycle.
• SYNTEC pang-industriya na CNC system:Ang control unit ay may kasamang color HMI, USB port para sa pag-import ng CAD file, at mga pre-loaded na profile library na may karaniwang tenon at notch geometries. Pinipili ng mga operator ang programa, i-load ang mga profile, at simulan ang cycle nang hindi nagsusulat ng G-code.

800mm CNC Curtain Wall End Milling Machine

Paano Ito Gumagana

Ang800mm CNC Curtain Wall End Milling Machinegumagana sa operator na naglo-load ng hanggang limang aluminum profile sa pneumatic clamping fixture. Pagkatapos piliin ang machining program mula sa SYNTEC controller — alinman sa pre-loaded na library o isang CAD-imported na file — magsisimula ang cycle. Ipinoposisyon ng servo-driven na X, Y, at Z axes ang milling cutter sa unang dulo ng profile. Ang spindle ay maaaring awtomatikong iikot sa pagitan ng 0° at 90° upang makina ang parehong pahalang at patayong mga ibabaw nang hindi inaalis sa pagkaka-clamp ang mga workpiece. Ang Φ350 mm carbide milling cutter na tumatakbo sa 2800 rpm ay nag-aalis ng materyal upang makabuo ng mga tenon, notches, at grooves. Ang maximum na lalim ng tenon ay 100 mm, at ang maximum na cross-section ng profile ay 330 mm ang lapad at 180 mm ang taas. Matapos makumpleto ang naka-program na pagkakasunud-sunod sa isang dulo, ang mga axes ay muling iposisyon sa susunod na workpiece. Kapag natapos na ang lahat ng profile sa batch, ilalabas ang mga clamp at aalisin ng operator ang mga machined na bahagi.

Mga Pangunahing Bahagi

• Cast iron machine bed:Nagbibigay ng matibay, vibration-damping foundation para sa mga linear guide rails at gumagalaw na axes. Ang masa ng paghahagis ay nakakatulong na mapanatili ang katatagan ng pagputol sa panahon ng mabibigat na milling pass.
• Mga servo motor at ball screw (X/Y/Z):Ang mga AC servo drive na may precision-ground ball screws ay naghahatid ng ±0.02 mm na katumpakan ng pagpoposisyon sa kabuuan ng 800 mm X-axis na paglalakbay, 330 mm na kapasidad ng lapad, at 180 mm na kapasidad ng taas.

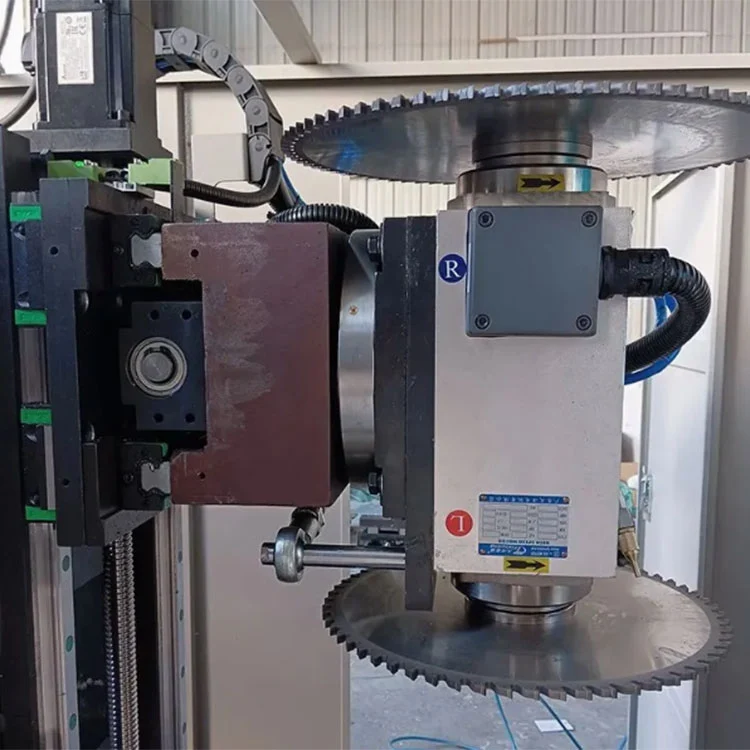

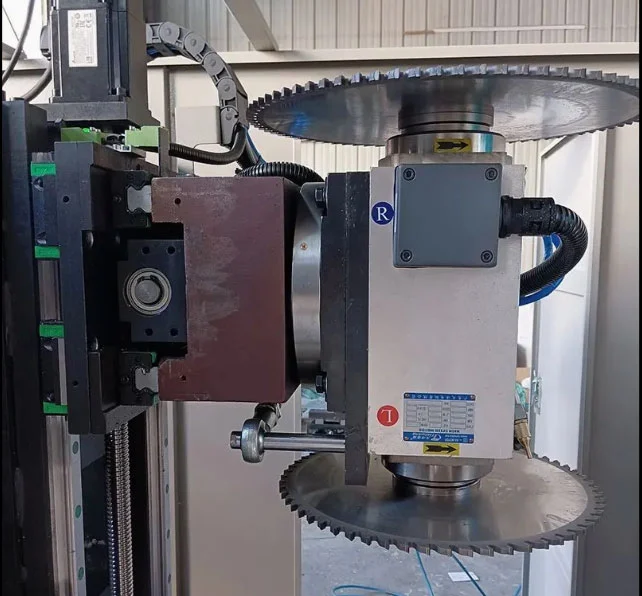

• Umiikot na pagpupulong ng spindle:Ang 3 kW na motor ay nagtutulak sa Φ350 mm milling cutter sa 2800 rpm. Ang spindle housing ay umiikot mula 0° hanggang 90° sa ilalim ng servo control para sa awtomatikong paglipat sa pagitan ng pahalang at patayong dulo ng paggiling.

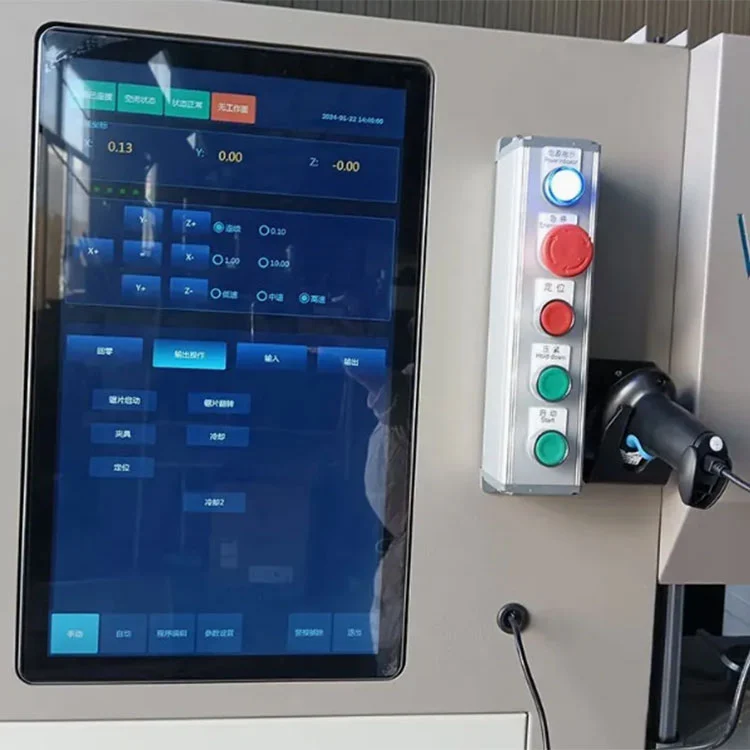

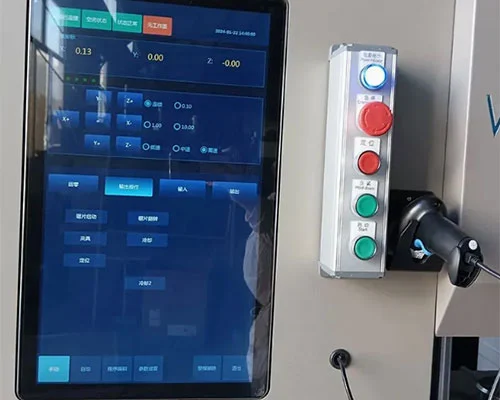

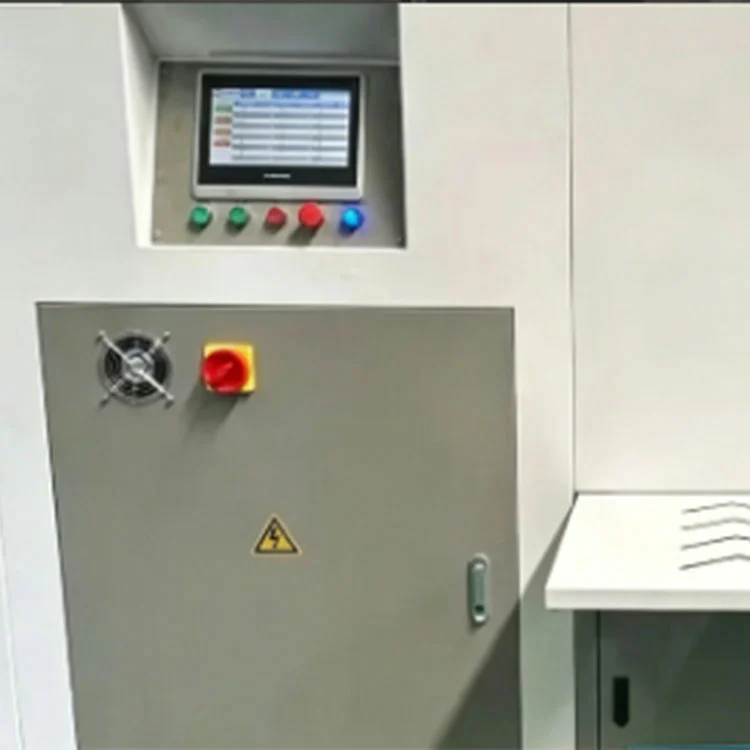

• SYNTEC CNC controller:Industrial-grade CNC system na may color touchscreen na HMI. Nag-iimbak ng mga library ng profile, nag-i-import ng mga CAD drawing sa pamamagitan ng USB, at namamahala sa axis motion, spindle rotation, at clamping sequence.

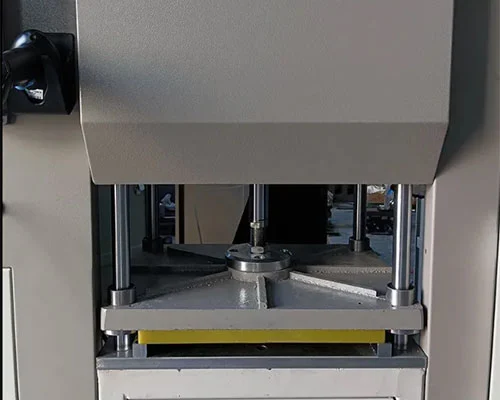

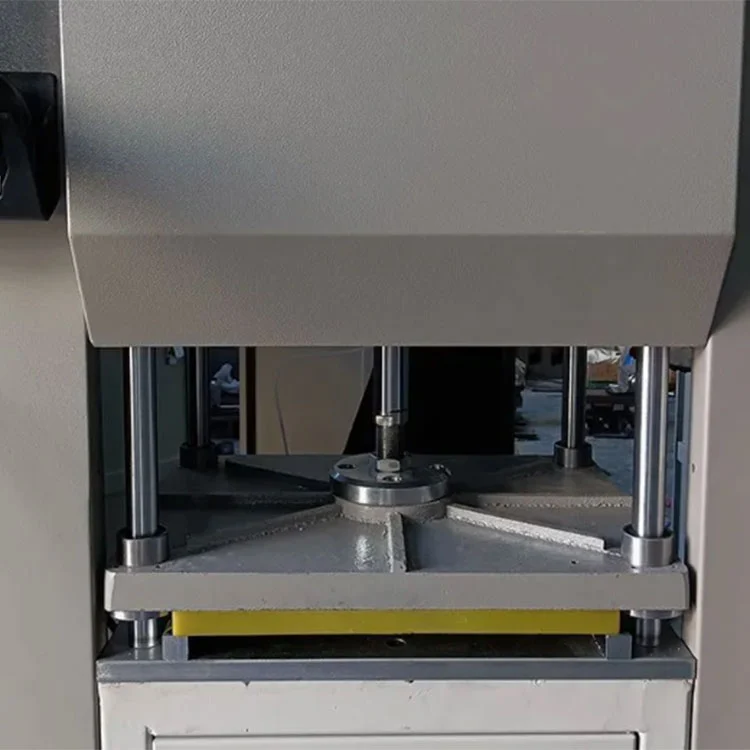

• Pneumatic multi-profile clamp:Hawak ang 3 hanggang 5 profile nang sabay-sabay. Ang puwersa ng pag-clamping ay kinokontrol ng supply ng presyon ng hangin sa pagitan ng 0.5 at 0.8 MPa. Maaaring baguhin ang mga pagsingit ng panga para sa iba't ibang cross-section ng profile.
• Pangkaligtasang enclosure:Sinasaklaw ng mga bantay ang milling zone sa panahon ng operasyon. Pinipigilan ng emergency stop circuit ang lahat ng axes at spindle rotation kapag na-activate.

Mga aplikasyon

Ang800mm CNC Curtain Wall End Milling Machineay ginagamit para sa:

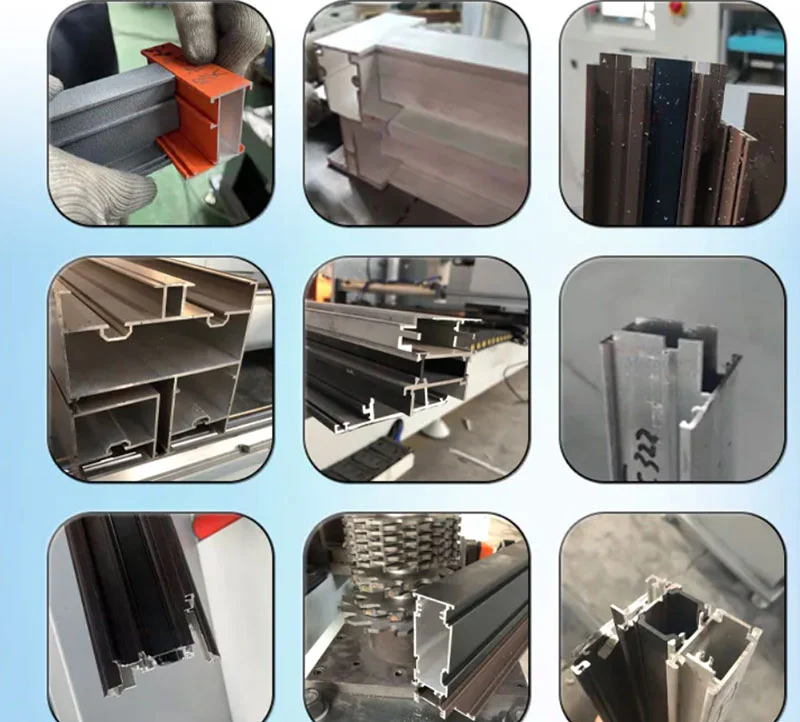

• Aluminum curtain wall at facade profile end milling.

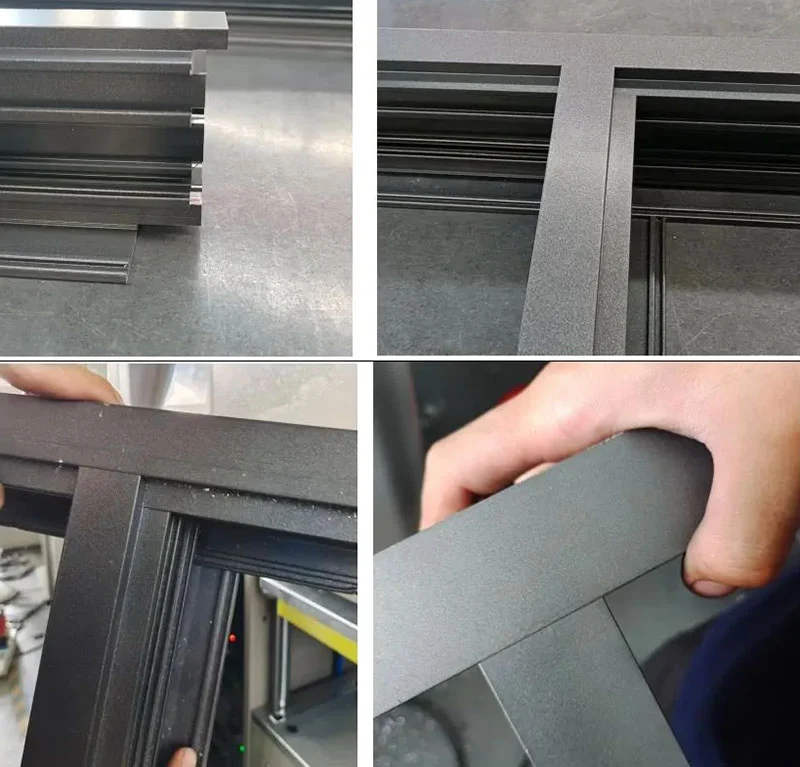

• Pinto at window frame mullion at transom tenon processing.
• Architectural aluminum profile notching at groove cutting.

Packaging at Pagpapadala

1. Buong film wrapping ng makina upang maprotektahan laban sa kahalumigmigan.
2. Anti-collision edge padding sa lahat ng sulok at nakausli na bahagi.
3. Fumigation-free na plywood crate at papag na may steel strapping para sa ligtas na transportasyon.

Manufacturer at Warranty

• Itinatag na tagagawa:Ang Shandong Lebulang Precision Machinery Co., Ltd. ay gumagawa ng aluminum at PVC processing equipment sa pasilidad nito sa Jinan, China mula noong 1996. Ang800mm CNC Curtain Wall End Milling Machineay ibinibigay sa factory-direct na may CE at ISO 9001 certification.
• Warranty at suporta:Sinasaklaw ng isang taong warranty ang pangunahing istraktura laban sa mga depekto sa pagmamanupaktura. Ang malayuang teknikal na suporta, mga video ng pagpapatakbo, at isang manwal sa Ingles ay ibinibigay nang walang karagdagang gastos.
• Mga ekstrang bahagi:Ang mga karaniwang pinapalitang item gaya ng mga milling cutter, clamp jaws, at seal ay may stock at maaaring ipadala kasama ng mga regular na kargamento.
• Pag-customize:Tinatanggap ang mga configuration ng OEM at ODM. Ang mga detalye ng boltahe, X-axis na paglalakbay, at spindle ay maaaring iayon sa mga kinakailangan ng customer.

FAQ

Q1: Anong mga profile ang maaaring iproseso ng makinang ito?

A: Ito ay dinisenyo para sa aluminum curtain wall profile, facade extrusions, at mga seksyon ng frame ng pinto at bintana. Ang maximum processing cross-section ay 330 mm ang lapad at 180 mm ang taas, na may lalim ng tenon hanggang 100 mm.

Q2: Paano gumagana ang awtomatikong pag-ikot ng spindle?

A: Ang spindle ay umiikot mula 0° (horizontal) hanggang 90° (vertical) sa ilalim ng servo control. Nagbibigay-daan ito sa makina na i-mill ang parehong pahalang at patayong mga dulo ng profile sa isang pag-clamping nang hindi kailangang i-reposition ng operator ang workpiece o manu-manong baguhin ang tooling.

Q3: Ilang profile ang maaaring i-machine nang sabay-sabay?

A: Ang pneumatic clamping fixture ay maaaring humawak ng 3 hanggang 5 profile nang sabay-sabay, depende sa cross-section ng profile. Ang lahat ng mga naka-clamp na profile ay ginagawa sa parehong cycle.

Q4: Mahirap ba ang programming?

A: Kasama sa SYNTEC controller ang mga pre-loaded na profile library na may mga karaniwang tenon at notch geometries. Ang mga CAD file ay maaari ding ma-import sa pamamagitan ng USB. Pinipili ng mga operator ang programa mula sa touchscreen at simulan ang cycle. May ibinigay na English manual at operation video.

Q5: Maaari bang i-customize ang power supply para sa iba't ibang bansa?

A: Oo. Ang karaniwang configuration ay gumagamit ng 380V/50Hz three-phase power. Ang iba pang mga boltahe at frequency ay maaaring tukuyin sa oras ng order upang tumugma sa mga lokal na pamantayan ng kuryente.
