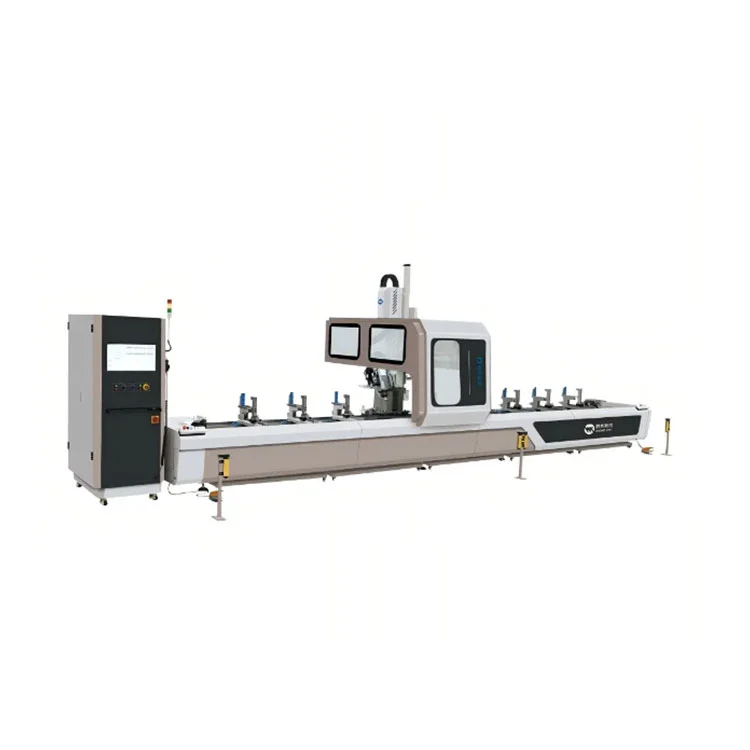

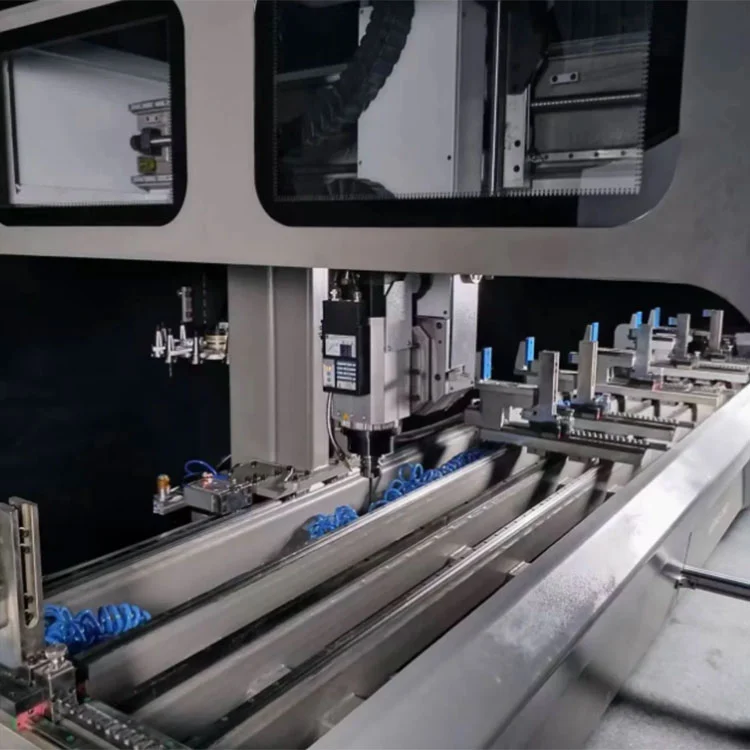

4-Axis CNC Curtain Wall Drilling Milling Center

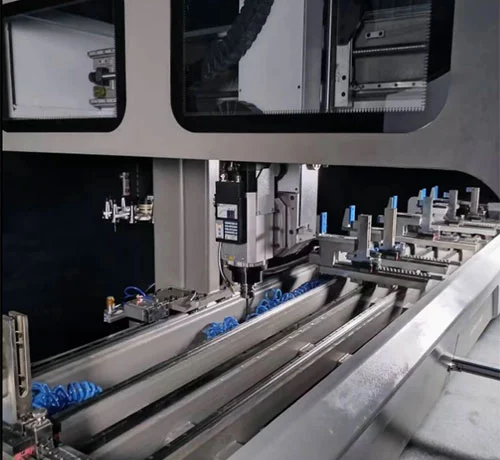

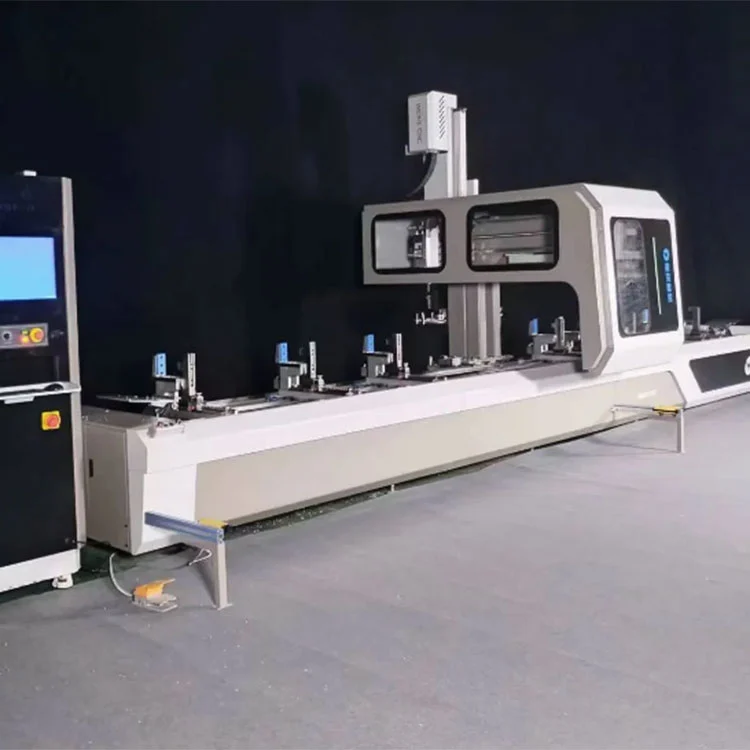

Ang 4-Axis CNC Curtain Wall Drilling Milling Center ay isang high end multifunctional na CNC machine na idinisenyo para sa aluminum curtain wall, bintana at pinto, at industriyal na pagpoproseso ng profile. Ang sikat na Lebulang brand ay isang China machine Manufacturer, Nagtatampok ng 4 axis linkage (X/Y/Z + A rotation), kinukumpleto nito ang drilling, milling, tapping, grooving, at end milling sa isang solong setup, perpekto para sa kumplikadong facade at unitized na mga proyekto sa curtain wall.
Teknikal na Pagtutukoy
| item | Parameter |
| Modelo | 4-Axis CNC Curtain Wall Drilling Milling Center |
| Bilang ng Axes | 4 (X, Y, Z + A-rotary axis) |
| Spindle Power | 9 kW / 12 kW (opsyonal) |
| Bilis ng Spindle | 0--24,000 RPM |
| Tool Magazine | 12 posisyon (standard) |
| Pinakamataas na Diameter ng Pagbabarena | 16 mm |
| X‑Axis Travel | 7,000 mm (opsyonal 9,000 mm) |
| Y‑Axis Travel | 600 mm |
| Z‑Axis Travel | 400 mm |
| A‑Axis Rotation | ‑90° ~ +90° |
| Max na Laki ng Profile | 300 × 300 mm |
| Presyon ng hangin sa pagtatrabaho | 0.6--0.8 MPa |
| Power Supply | 380V / 50Hz / 3-phase |
| Pangkalahatang Dimensyon (L×W×H) | 7,500 × 1,800 × 2,000 mm |
| Serbisyo | Magandang serbisyo, mataas na kalidad, magandang presyo |
4-Axis CNC Curtain Wall Drilling Milling Center
- • 4‑Axis Linkage System: X/Y/Z linear + A‑axis rotation (‑90°~+90°), nagbibigay-daan sa multi‑face at angular machining nang walang repositioning.

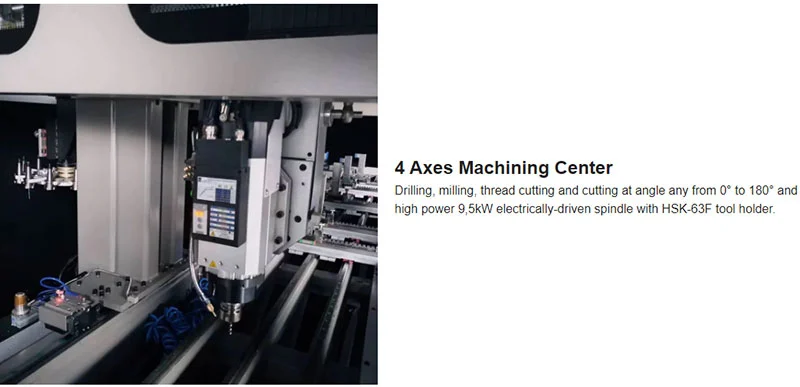

- • Napakahusay na Spindle: 9--12 kW high‑speed electro‑spindle (24,000 RPM), ISO30 taper, heavy-duty cutting.
- • Automatic Tool Changer (ATC): Karaniwang 10--12 na posisyon ng tool, mabilis na pagbabago ng tool (<2 sec), binabawasan ang downtime.
- • Mga Bahagi ng Precision Motion: HIWIN linear guides, ball screws, servo motors; katumpakan ng pagpoposisyon ±0.08 mm.
- • Istraktura ng Mabigat na Tungkulin: Welded steel frame na may vibration aging; cast iron beam para sa katatagan.
- • Dual Working Area: Dalawang independiyenteng zone para sa interactive na paglo-load/pagbaba, walang tigil na produksyon.

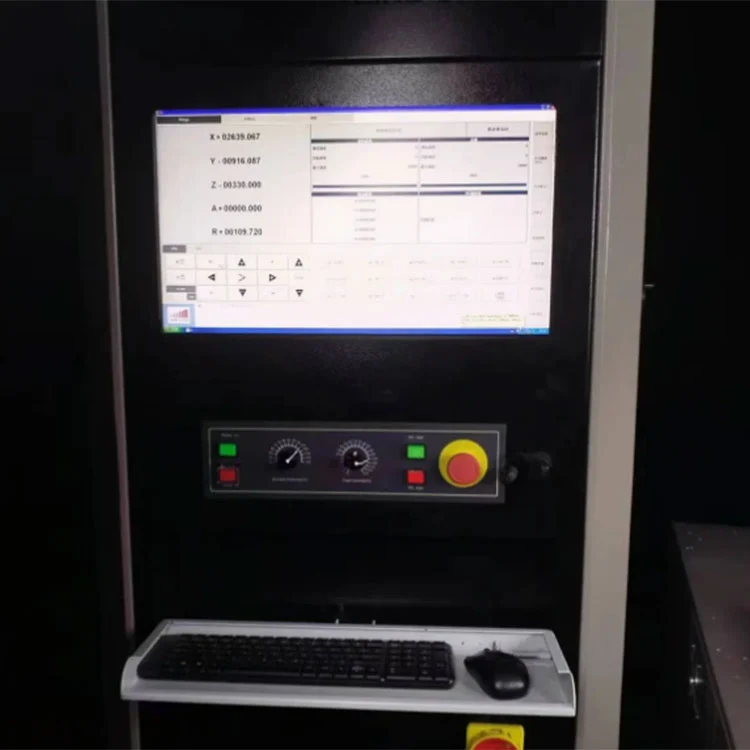

- • Advanced na CNC System: Siemens 808D / Taiwan SYNTEC; 3D programming, DXF import, offline simulation.

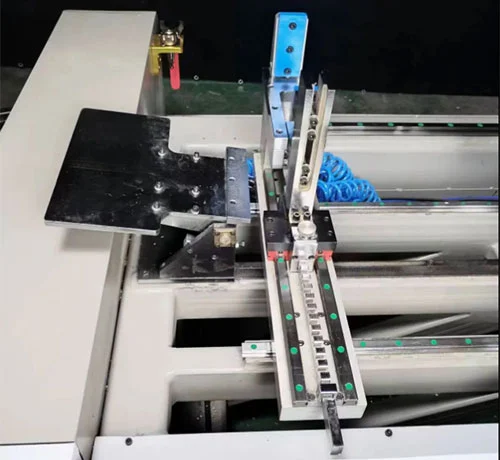

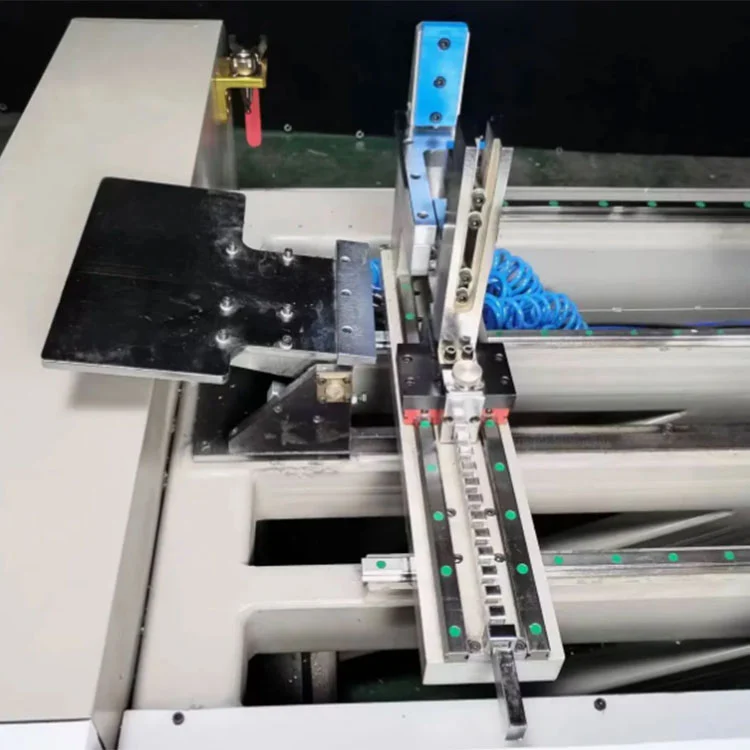

- • Proteksyon sa Profile: Ang nakatigil na disenyo ng workpiece ay umiiwas sa pinsala sa ibabaw; pneumatic adjustable fixtures.
FAQ
T: Ano ang pagkakaiba ng 3‑axis at 4‑axis?
A: 4‑axis ay nagdaragdag ng arotary A‑axis, pagpapagana‑90° hanggang +90°angular machining; isang setup para sa lahat ng panig, walang muling pag-clamping.
Q: Maaari ba itong magproseso ng mahabang profile?
A: Oo. Pamantayan7,000 mm X‑stroke, extendable sa9,000 mmpara sa sobrang haba na mga profile ng kurtina sa dingding.
Q: Kasama ba ang pagsasanay?
A: Oo. Nagbibigay kamilibreng online/offline na pagsasanaypara sa operasyon, programming, at pagpapanatili.
