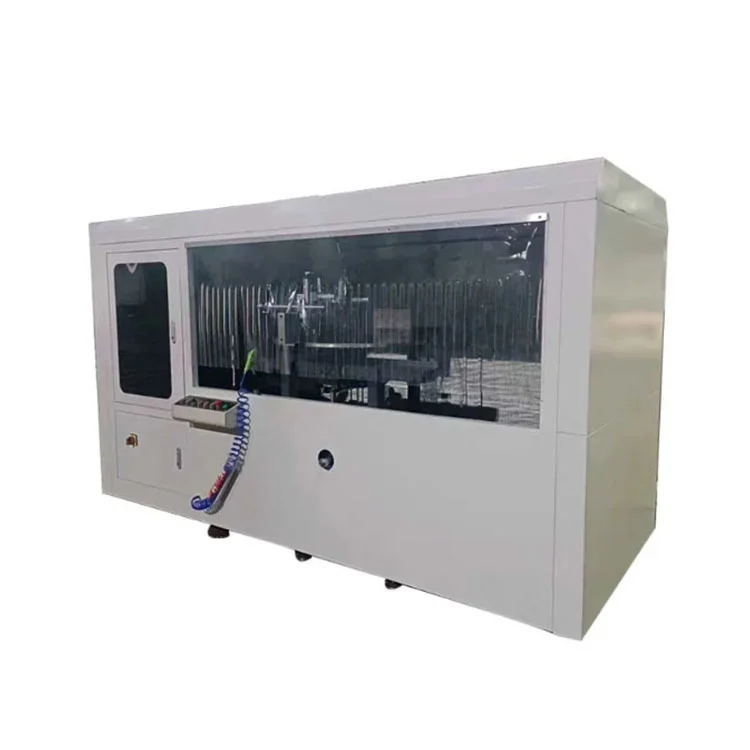

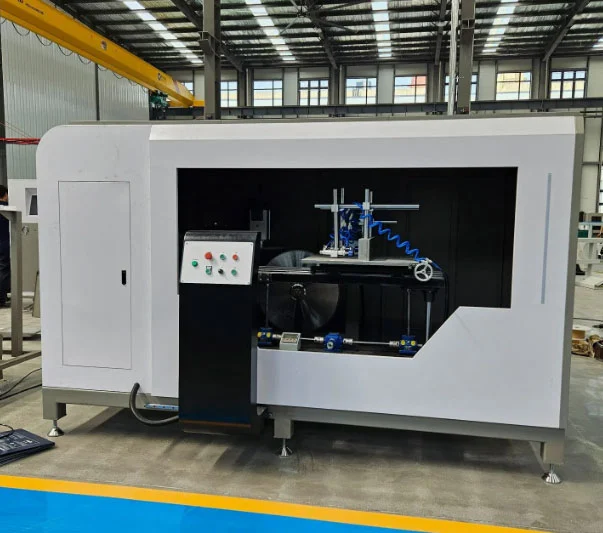

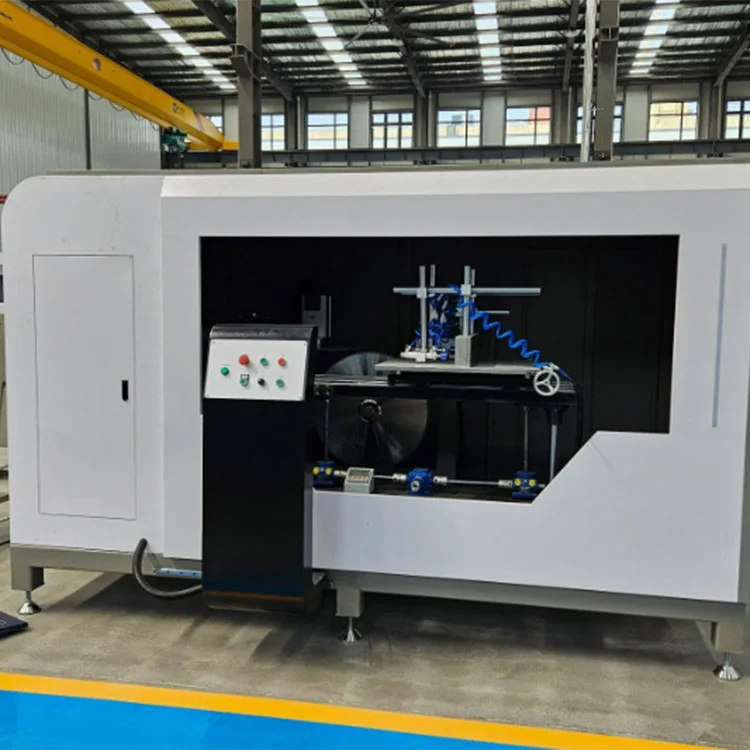

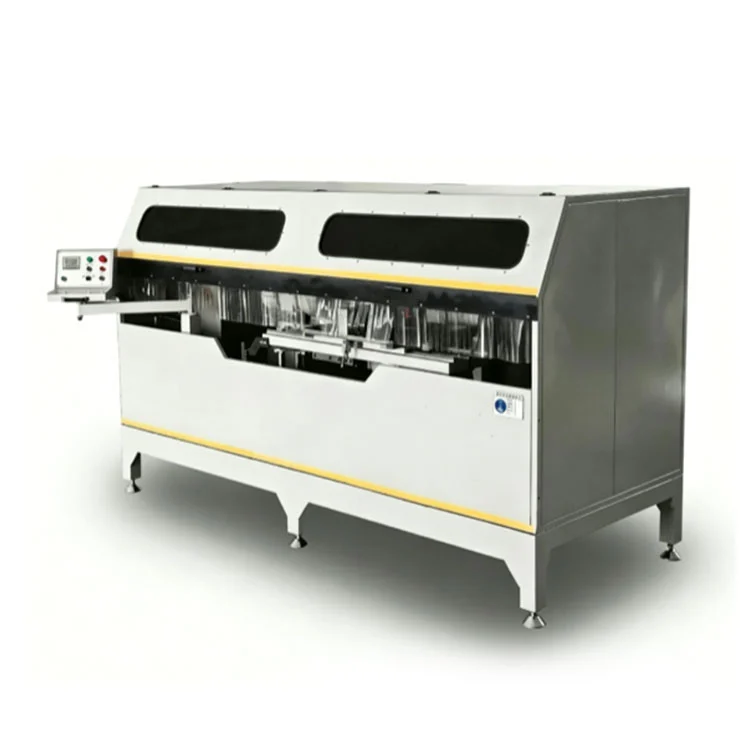

Heavy Duty Curtain Wall Notching Saw

Ang dual-blade CNC notching saw na ito ay ginawa para sa pagputol ng mga notch, grooves, at compound na anggulo sa aluminum curtain wall profiles, mullions, transoms, at architectural extrusions. Dalawang 2.2 kW na motor ang nagmamaneho ng isang pares ng Φ550 mm carbide saw blades sa 2800 rpm, na ang bawat blade ay umiindayog ±45° sa ilalim ng digital readout control. Ang isang hydro-pneumatic feeding system ay nagpapasulong sa blade set sa isang adjustable na bilis na 0–3 m/min, at ang mga pneumatic clamp ay nagse-secure ng workpiece mula sa patayo at pahalang na direksyon. Ang welded steel at cast iron frame ay sumasailalim sa vibration aging treatment upang mapanatili ang katatagan sa ilalim ng tuluy-tuloy na pag-cut load.

Heavy Duty Curtain Wall Notching Saw

Mga tampok

Frame ng Makina

AngHeavy Duty Curtain Wall Notching Saway itinayo na may makapal na pader na welded steel na istraktura at isang cast iron beam. Ang assembly ay vibration-aged bago ang machining, isang proseso na nilayon upang mapawi ang panloob na stress at bawasan ang posibilidad ng deformation sa paglipas ng panahon. Ang nagreresultang katatagan sa ilalim ng pagputol ng mga load ay nakakatulong na mapanatili ang pare-parehong notch geometry sa panahon ng pinalawig na produksyon.

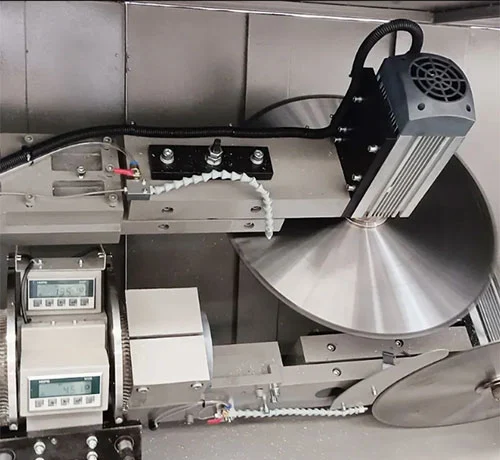

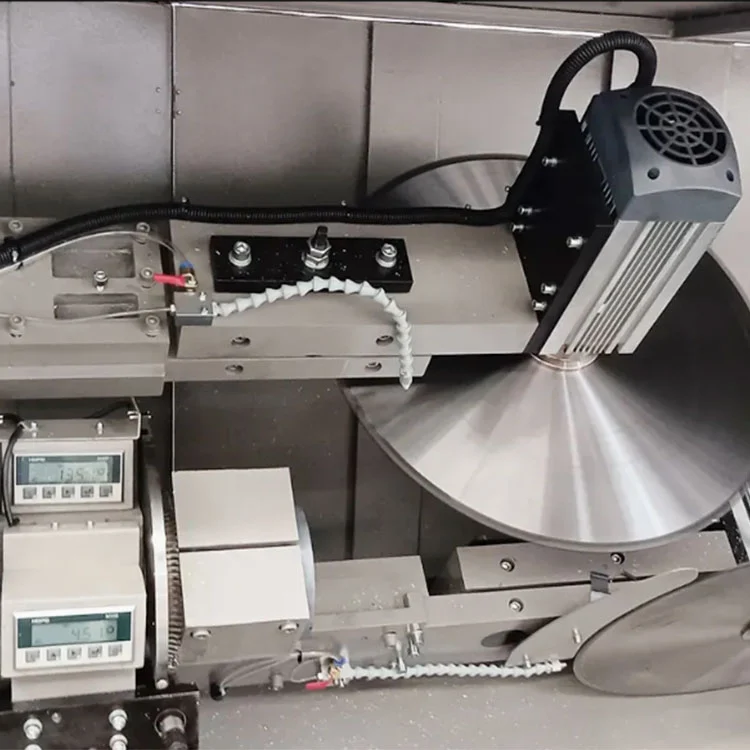

Dual Saw Blades

Dalawang Φ550 mm carbide-tipped blades, bawat isa ay hinihimok ng 2.2 kW na motor sa 2800 rpm, ang nagbibigay ng aksyon sa pagputol. Ang parehong mga blades ay maaaring itakda sa pag-ugoy ±45°, na nagpapagana ng notching at compound angle cuts sa mga profile ng kurtina sa dingding nang hindi binabago ang tooling. Pinili ang blade diameter at geometry ng ngipin para sa pagputol ng aluminyo, na naglalayong magkaroon ng burr-free finish na karaniwang hindi nangangailangan ng pangalawang buli.

Digital Display Control

Ipinapakita ng magnetic scale digital readout ang cutting angle at worktable height sa real time. Ang katumpakan ng pagpoposisyon ay tinukoy sa ±0.1 mm. Itinatakda ng operator ang nais na anggulo gamit ang digital na display, at ang mga posisyon ng talim ay inaayos nang naaayon, na nagbibigay ng sanggunian para sa mga paulit-ulit na pag-setup sa mga batch ng produksyon.

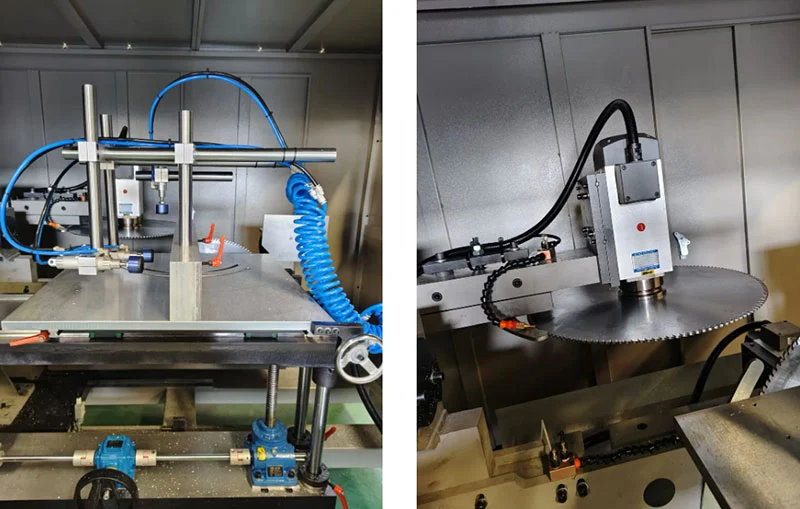

Pneumatic Clamping

Vertical at horizontal pneumatic fixtures, na binibigyan ng 0.5–0.8 MPa air pressure, hawak ang aluminum profile sa panahon ng cutting cycle. Ang clamping force ay ipinamamahagi upang ma-secure ang workpiece nang hindi minarkahan ang ibabaw. Ang clamping at release ay kinokontrol sa pamamagitan ng cycle sequence ng makina.

Hydro-Pneumatic Feeding

Gumagamit ang blade feed ng hydro-pneumatic system na may adjustable speed range na 0–3 m/min. Ang kinokontrol na rate ng feed ay nakakatulong na maiwasan ang deformation ng profile at pag-binding ng talim, lalo na kapag pinuputol ang mas makapal o mas malaking cross-section na mga extrusions sa dingding ng kurtina.

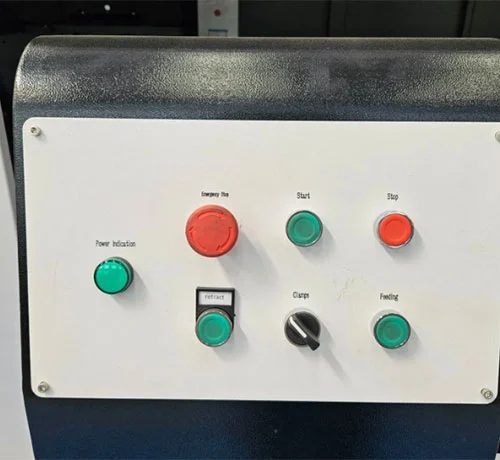

Kaligtasan at Proteksyon sa Kapaligiran

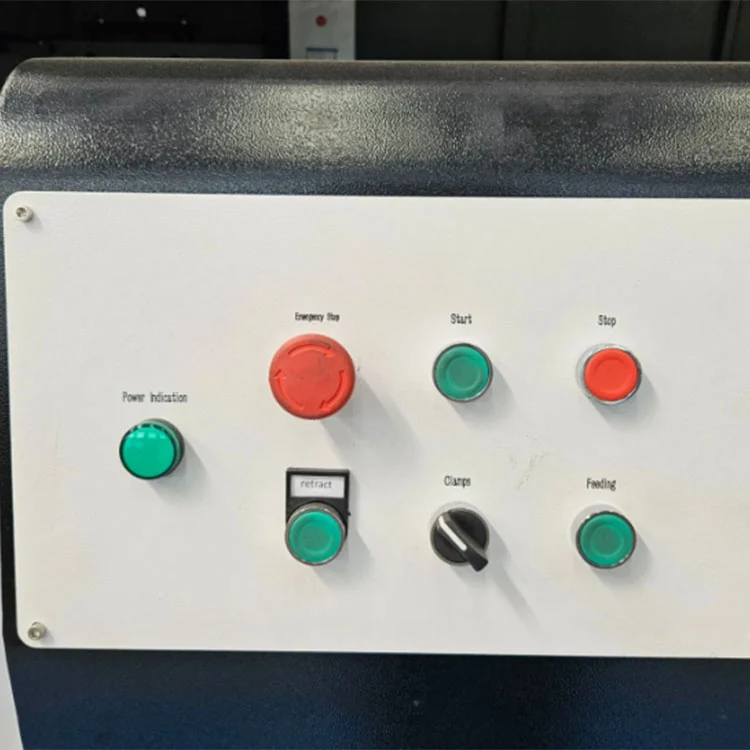

Nakapalibot sa cutting zone ang isang full-coverage na safety enclosure na may mga transparent na panel. May kasamang emergency stop button, overload protection, at anti-collision sensor. Binabawasan ng built-in na mist cooling system ang pagputol ng init at alikabok, pinapanatili ang agarang lugar ng trabaho na mas malinis at nakakatugon sa mga karaniwang kinakailangan sa kaligtasan ng workshop.

Paano Ito Gumagana

1. Inilalagay ng operator ang aluminum profile sa worktable at ina-activate ang mga pneumatic clamp, na nagse-secure ng workpiece mula sa parehong patayo at pahalang na direksyon.
2. Ang gustong cutting angle ay nakatakda gamit ang magnetic scale digital display, at ang dual saw blades ay nakaposisyon nang naaayon sa loob ng ±45° range.
3. Ang hydro-pneumatic feed system ay nag-uusad ng spinning blades sa profile sa isang kontroladong bilis (0–3 m/min), cutting notches, grooves, o compound angle sa isang pass.
4. Sinusuportahan ng CNC system ang CAD graphic import at graphic programming, na nagpapahintulot sa mga operator na tukuyin ang mga pattern ng notch, mga posisyon ng butas, at mga sukat ng slot nang direkta mula sa mga file ng disenyo.
5. Ang three-axis full servo motor configuration (X, Y, Z axes na pinapatakbo ng rack at pinion at ball screws) ay nagbibigay-daan sa tunay na three-axis na linkage para sa pag-drill, milling grooves, round hole, espesyal na hugis na butas, key hole, at countersink sa isang clamping.
6. Ang opsyonal na three-sided flip worktable ay nagbibigay-daan sa profile na ma-machine sa tatlong mukha nang walang repositioning, na nagpapahusay sa kahusayan sa pagproseso para sa mga kumplikadong aluminum extrusions.
7. Matapos makumpleto ang cutting cycle, ang mga blades ay binawi, ang mga clamp ay ilalabas, at ang machined profile ay aalisin.

Manufacturer at Warranty

Ang Shandong Lebulang Precision Machinery Co., Ltd., na tumatakbo bilang Lebulang Machine, ay gumawa ng kagamitan sa pagpoproseso ng aluminyo sa pabrika nito sa Jinan, China mula noong 1996. AngHeavy Duty Curtain Wall Notching Saway ibinibigay sa factory-direct na may CE at ISO certification. Ang isang 12-buwang warranty ay nalalapat sa pangunahing istraktura. Kasama ang malayuang teknikal na suporta, mga video sa pagsasanay sa pagpapatakbo, at isang English manual. Maaaring isaayos ang on-site na pagsasanay at pag-commissioning sa dagdag na bayad. Ang mga ekstrang bahagi tulad ng saw blades, pneumatic seal, at guide component ay naka-stock para sa pagpapadala.

FAQ

Q1: Ano ang maximum na laki ng profile na maaaring iproseso ng machine na ito?

A: Ang karaniwang modelo ay humahawak ng mga profile hanggang sa 300 × 250 mm na may maximum na lalim ng pagputol na 175 mm. Ang mga custom na configuration para sa mas malalaking seksyon hanggang 350×300 mm ay available kapag hiniling.

T2: Maaari ba itong magputol ng mga anggulo maliban sa ±45°?

A: Sinusuportahan ng karaniwang modelo ang arbitrary na paggupit ng anggulo sa loob ng ±45° sa magkabilang panig. Ang isang opsyonal na bersyon ng CNC ay nagpapalawak ng hanay sa ±90° para sa mas kumplikadong profile geometries.

Q3: Ano ang katumpakan ng pagproseso?

A: Ang katumpakan ng pagpoposisyon ay tinukoy sa ±0.1 mm, na may katumpakan ng paulit-ulit na pagpoposisyon na ±0.05 mm sa ilalim ng pare-parehong mga kondisyon sa pagpapatakbo.

Q4: Nagbibigay ka ba ng serbisyo at pagsasanay pagkatapos ng benta?

A: Ang libreng online na pagsasanay sa operasyon at remote na teknikal na suporta ay ibinibigay. Ang on-site na pagsasanay at pag-install ay maaaring isaayos nang hiwalay. May nalalapat na 12-buwang warranty, na may available na panghabambuhay na teknikal na suporta.

Q5: Ang makina ba ay angkop para sa mass production?

A: Ang dual-blade synchronous cutting, pneumatic clamping, at controlled feed system ay idinisenyo para sa tuluy-tuloy na produksyon sa mga pasilidad sa paggawa ng curtain wall. Ang buwanang kapasidad ng produksyon mula sa pabrika ay humigit-kumulang 50 set.
