CNC Heavy Duty Curtain Wall Notting Saw

Pangkalahatang-ideya

Ang Heavy Duty Curtain Wall Notching Saw ay isang propesyonal na grade cutting solution na partikular na ginawa para sa aluminum curtain wall at facade profile fabrication. Itinayo gamit ang matibay na steel frame at advanced na CNC servo control, naghahatid ito ng paulit-ulit na katumpakan, multi-angle flexibility, at industrial-grade na tibay para sa mataas na dami ng produksyon na kapaligiran.

Pinoproseso mo man ang mga commercial curtain wall, storefront system, o architectural aluminum extrusions, tinitiyak ng makinang ito na malinis, walang burr-free na mga bingot na may kaunting basurang materyal — binabawasan ang manu-manong rework at pinapalakas ang kabuuang throughput.

Heavy Duty Curtain Wall Notching Saw



Mga Pangunahing Tampok

1. CNC Precision Control

Nilagyan ng high-response servo drive system at CNC programmable controller, ang cutting head positioning accuracy ay umaabot sa ±0.1mm. Ang mga operator ay maaaring mag-imbak ng maramihang mga programa ng bingaw para sa mabilis na paglipat ng recipe sa pagitan ng iba't ibang uri ng profile.

2. Mabigat na Tungkulin na Matibay na Istraktura

Ang katawan ng makina ay ginawa mula sa makapal na pader na bakal na tubing na may stress-relief treatment, na nag-aalis ng vibration sa panahon ng high-speed cutting. Tinitiyak nito ang pare-parehong kalidad ng pagputol kahit na sa ilalim ng tuluy-tuloy na 24/7 na operasyon.

3. Pneumatic Clamping System

Ang mga dual-action na pneumatic cylinder na may adjustable pressure ay nagbibigay ng secure, walang mar-free clamping sa maselang anodized o powder-coated na aluminum surface. Binabawasan ng quick-release function ang cycle time sa pagitan ng mga workpiece.

4. Multi-Angle Notching Capability

Sinusuportahan ang 0°–90° (o tukuyin ang iyong hanay) adjustable notch angle para ma-accommodate ang iba't ibang curtain wall mullion at transom configuration. Ang mga setting ng anggulo ay maaaring iakma sa pamamagitan ng digital readout o CNC interface.

5. High-Efficiency Chip Extraction

Ang pinagsamang dust/chip collection port ay kumokonekta sa mga karaniwang pang-industriyang sistema ng pagkuha, na nagpapanatili ng malinis na kapaligiran sa trabaho at nagpapahaba ng buhay ng blade.

6. Operator-Friendly na Interface

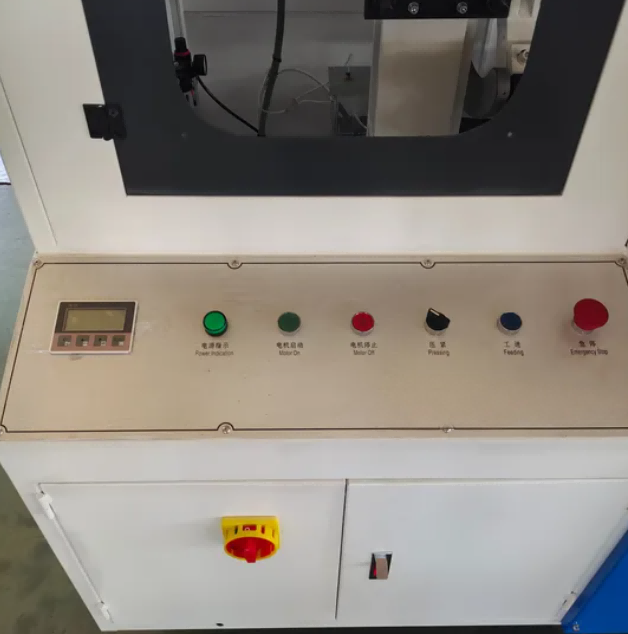

Intuitive touchscreen HMI na may suporta sa maraming wika (English, Spanish, Russian, Arabic). Binibigyang-daan ng visual programming ang mga operator na magtakda ng mga sukat ng bingaw nang walang advanced na teknikal na pagsasanay.

Paano Ito Gumagana

1. Inilalagay ng operator ang aluminum profile sa worktable at ina-activate ang mga pneumatic clamp, na nagse-secure ng workpiece mula sa parehong patayo at pahalang na direksyon.

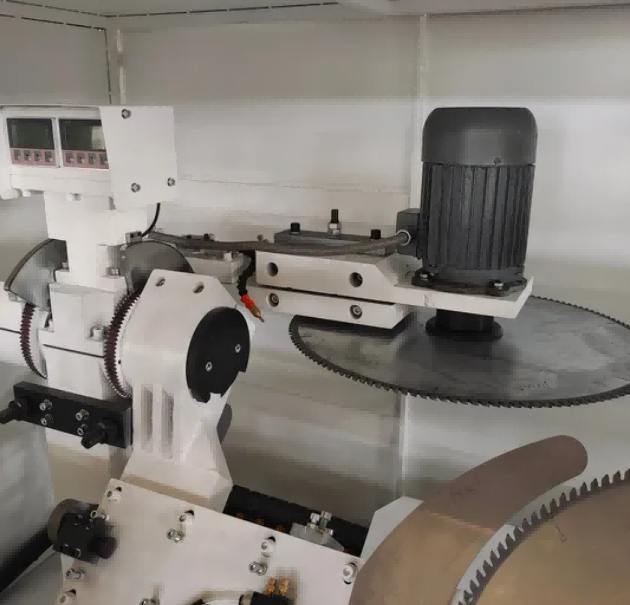

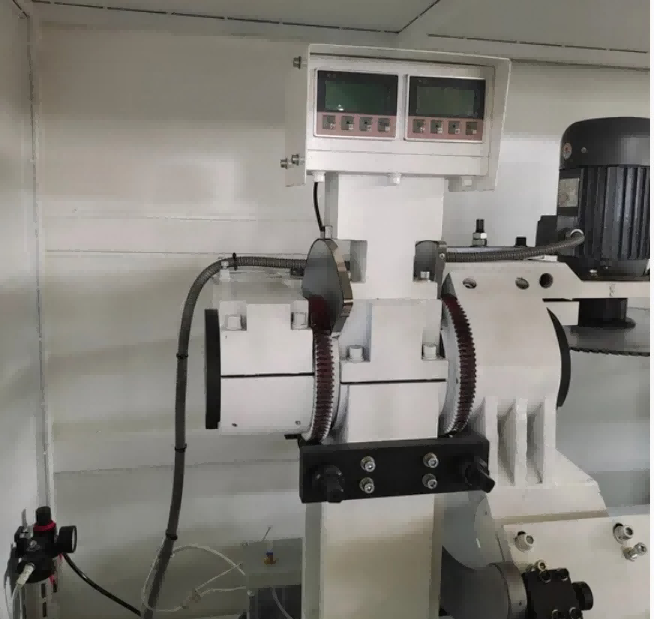

2. Ang gustong cutting angle ay nakatakda gamit ang magnetic scale digital display, at ang dual saw blades ay nakaposisyon nang naaayon sa loob ng ±45° range.
3. Ang hydro-pneumatic feed system ay nag-uusad ng mga spinning blades sa profile sa isang kontroladong bilis (0–3 m/min), cutting notches, grooves, o compound angle sa isang solong pass.
4. Sinusuportahan ng CNC system ang CAD graphic import at graphic programming, na nagpapahintulot sa mga operator na tukuyin ang mga pattern ng notch, mga posisyon ng butas, at mga sukat ng slot nang direkta mula sa mga file ng disenyo.
5. Ang three-axis full servo motor configuration (X, Y, Z axes na pinapatakbo ng rack at pinion at ball screws) ay nagbibigay-daan sa tunay na three-axis na linkage para sa pag-drill, milling grooves, round hole, espesyal na hugis na butas, key hole, at countersinks sa isang clamping.
6. Ang isang opsyonal na three-sided flip worktable ay nagbibigay-daan sa profile na ma-machine sa tatlong mukha nang walang repositioning, pagpapabuti ng kahusayan sa pagpoproseso para sa kumplikadong aluminum extrusions.
7. Matapos makumpleto ang cutting cycle, ang mga blades ay binawi, ang mga clamp ay ilalabas, at ang machined profile ay aalisin.

Manufacturer at Warranty

Ang Shandong Lebulang Precision Machinery Co., Ltd., na nagpapatakbo bilang Lebulang Machine, ay gumawa ng mga kagamitan sa pagpoproseso ng aluminyo sa pabrika nito sa Jinan, China mula noong 1996. AngHeavy Duty Curtain Wall Notching Saway ibinibigay sa factory-direct na may CE at ISO certification. Ang isang 12-buwang warranty ay nalalapat sa pangunahing istraktura. Kasama ang malayuang teknikal na suporta, mga video sa pagsasanay sa pagpapatakbo, at isang English manual. Maaaring isaayos ang on-site na pagsasanay at pag-commissioning sa dagdag na bayad. Ang mga ekstrang bahagi tulad ng saw blades, pneumatic seal, at guide component ay naka-stock para sa pagpapadala.

FAQ

Q1: Ano ang maximum na laki ng profile na maaaring iproseso ng machine na ito?

A: Ang karaniwang modelo ay humahawak ng mga profile hanggang 300×250 mm na may pinakamataas na lalim ng pagputol na 175 mm. Ang mga custom na configuration para sa mas malalaking seksyon hanggang 350×300 mm ay available kapag hiniling.

T2: Maaari ba itong magputol ng mga anggulo maliban sa ±45°?

A: Sinusuportahan ng karaniwang modelo ang arbitrary na paggupit ng anggulo sa loob ng ±45° sa magkabilang panig. Ang isang opsyonal na bersyon ng CNC ay nagpapalawak ng hanay sa ±90° para sa mas kumplikadong profile geometries.

Q3: Ano ang katumpakan ng pagproseso?

A: Ang katumpakan ng pagpoposisyon ay tinukoy sa ±0.1 mm, na may katumpakan ng paulit-ulit na pagpoposisyon na ±0.05 mm sa ilalim ng pare-parehong mga kondisyon sa pagpapatakbo.

Q4: Nagbibigay ka ba ng serbisyo at pagsasanay pagkatapos ng benta?

A: Libreng online na pagsasanay sa operasyon at remote na teknikal na suporta ay ibinibigay. Ang on-site na pagsasanay at pag-install ay maaaring isaayos nang hiwalay. May nalalapat na 12-buwang warranty, na may available na panghabambuhay na teknikal na suporta.

Q5: Ang makina ba ay angkop para sa mass production?

A: Ang dual-blade synchronous cutting, pneumatic clamping, at controlled feed system ay idinisenyo para sa tuluy-tuloy na produksyon sa mga pasilidad ng fabrication ng curtain wall. Ang buwanang kapasidad ng produksyon mula sa pabrika ay humigit-kumulang 50 set.
