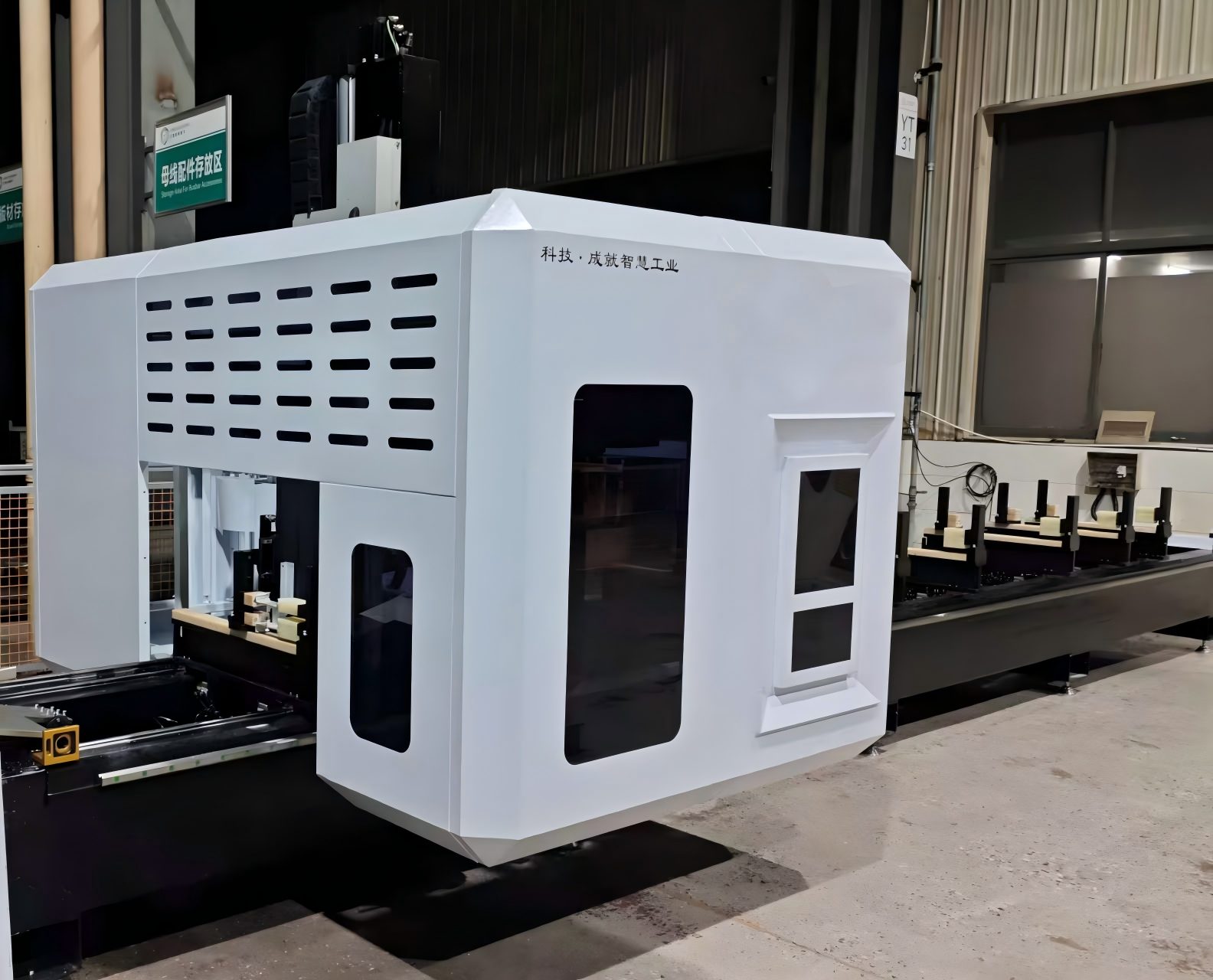

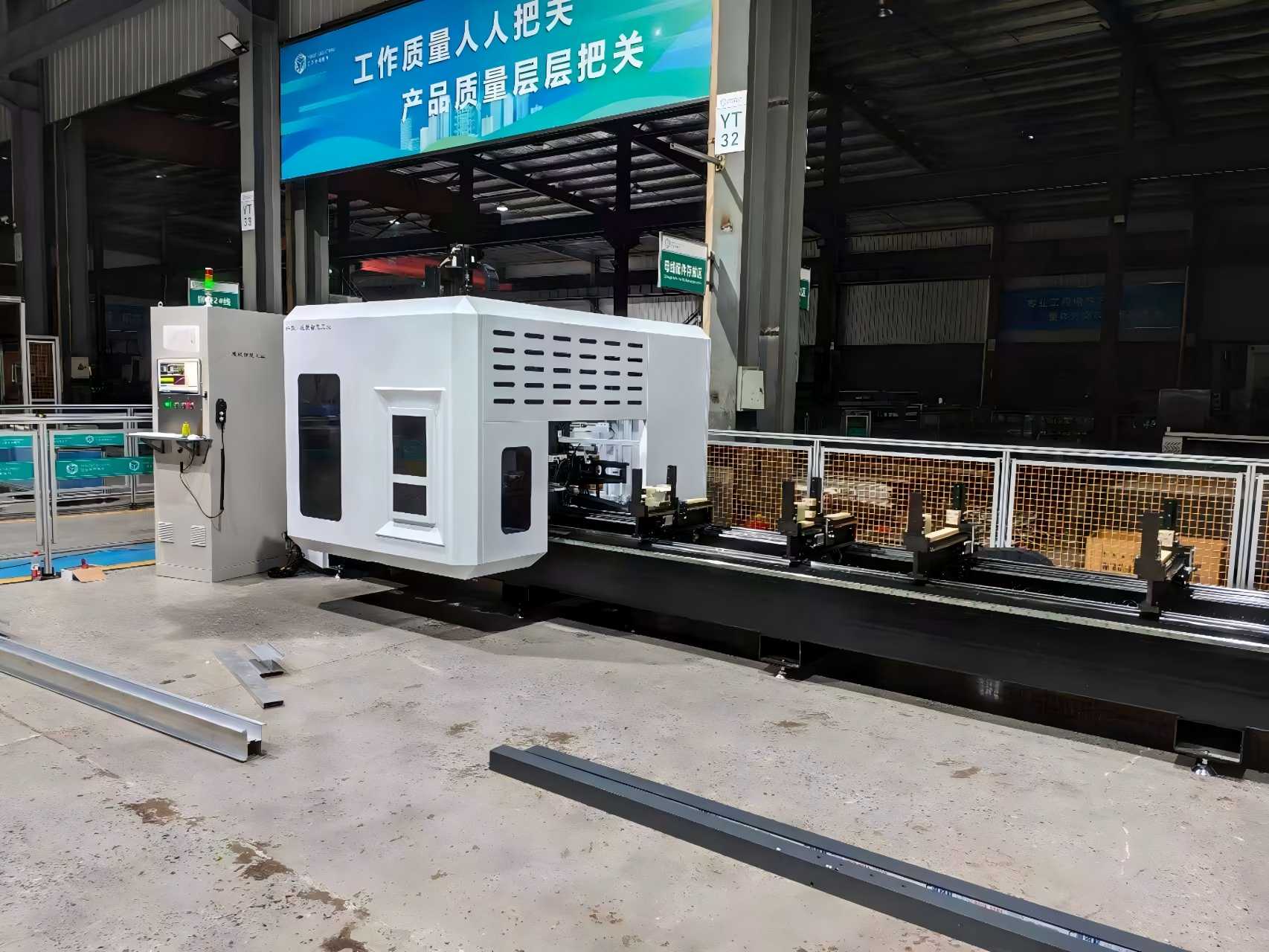

High-Speed ​​5-Axis Gantry Machining Center para sa Curtain Wall Fabrication

Ang aming High-Rigidity 5-Axis Gantry Machining Center ay layunin-built para sa architectural curtain wall at industriya ng facade. Mahusay ito sa paggawa ng malalaking format na aluminum profile, unitized curtain wall panel, at kumplikadong geometries na may ±0.05mm na katumpakan sa pagpoposisyon. Dinisenyo para sa high-speed na paggiling, pagbabarena, pag-tap, at paggupit, makabuluhang pinahuhusay nito ang kahusayan sa paggawa habang tinitiyak ang napakahusay na kalidad ng ibabaw. CE certified na may komprehensibong after-sales support.

Mga Pangunahing Tampok

• 5-Axis Simultaneous Machining – Tamang-tama para sa kumplikadong facade geometries at 3D contours.

  Heavy-Duty Gantry Structure – Mataas na tigas at mahusay na vibration damping para sa pangmatagalang katumpakan.

  Malaking Format Machining Area – Sinusuportahan ang malalaking panel ng kurtina sa dingding, mullions, at transom.

  High-Speed ​​Spindle – Na-optimize para sa aluminum at steel profile machining.

  Automatic Tool Changer (ATC) – Binabawasan ang downtime at pinapabuti ang pagiging produktibo.

  User-Friendly CNC System – Tugma sa pangunahing CAD/CAM software.

  Nako-customize na Configuration - Available ang mga solusyon sa OEM/ODM para sa mga pandaigdigang kontratista.




Teknikal na Pagtutukoy

Paano Ito Gumagana

CAD / CAM input

Ang panel ng kurtina sa dingding o profile ng aluminyo ay unang namodelo sa CAD (LogiKal, SchüCal, SolidWorks, atbp.).

Kino-convert ng CAM software ang 3D model sa mga toolpath at G-code, kabilang ang mga cutting angle, feed rate, spindle speed, at tool change sequence.

2. I-clamp ang workpiece

Ang mahabang aluminum / steel curtain wall profile o malalaking facade panel ay naayos sa machine bed gamit ang CNC-controlled movable clamps.

Ang mga clamp ay awtomatikong posisyon upang maiwasan ang mga banggaan at hawakan ang bahagi nang walang pagpapapangit.

3. Ang gantri structure ay gumagalaw sa X / Y

Gumagamit ang makina ng bridge-type na gantry:

X-axis = gantri na gumagalaw sa kahabaan ng profile/panel

Y-axis = ang ulo ng machining ay gumagalaw sa lapad

Z-axis = ang spindle ay gumagalaw pataas/pababa

Nagbibigay ito ng malaki at bukas na lugar ng trabaho para sa malalaking bahagi ng dingding ng kurtina.

4. Ikiling ng dalawang rotary axes ang spindle

Bilang karagdagan sa X/Y/Z, ang makina ay may:

A-axis = ikiling sa paligid ng X

C-axis = umiikot sa paligid ng Z

(o B/C depende sa disenyo ng ulo)

Kaya't ang spindle ay maaaring mag-cut ng mga compound miter, angled drainage hole, 3D facade contours, at side feature nang hindi inaalis ang pagkaka-clamping sa bahagi.

5. 5-axis sabay-sabay na pagputol

Ang CNC controller ay nagtutulak ng mga linear + rotary axes nang magkasama.

Ang tool ay nananatili sa pinakamagandang anggulo sa ibabaw → mas makinis na tapusin, mas kaunting satsat, walang muling pag-aayos.

Mga karaniwang operasyon sa isang setup:

Tapusin ang paggiling

Pagbabarena / pag-tap

Grooving

Pagputol ng miter

Saw blade cutting

3D contour milling para sa mga kumplikadong facade

6. Awtomatikong pagpapalit ng tool

Ang mga tool ay nakaimbak sa isang magazine (drill, end mill, gripo, saw blades).

Awtomatikong nagpapalit ng mga tool ang ATC sa panahon ng programa, kaya ang isang profile ng kurtina sa dingding ay maaaring ganap na makinang nang walang interbensyon ng operator.

7. In-process na pagsusuri at output

Sinusuri ng mga probe/encoders ang posisyon at kondisyon ng tool.

Binabayaran ng CNC ang mga paglihis sa totoong oras.

Resulta: isang tapos na curtain wall mullion, transom, o facade panel na may tumpak na mga butas, grooves, at kumplikadong mga anggulo - handa na para sa pagpupulong.

Pangunahing Saklaw ng Aplikasyon

Karaniwang mga aplikasyon para sa5-Axis Gantry Machining Center para sa Curtain Wallisama ang:

1. Mataas na gusali unitized aluminum curtain wall frames
2. Nakatagong-frame at nakalantad na-frame na glass facade extrusions
3. Mga joint ng sulok sa dingding ng kurtina at mga profile ng facade na may espesyal na hugis
4. Sunroom, skylight, at malalaking aluminum window at mga profile ng pinto
5. Mga bracket na sumusuporta sa glass curtain wall na sinusuportahan ng point
6. Industrial aluminum facade at pandekorasyon na bakal na mga profile sa dingding
7. Aerospace lightweight aluminum profile (cross-industriyang compatible)

Angkop na hilaw na materyales: 6063 aluminum alloy, hollow extrusions, solid aluminum, thin-wall steel, PVC architectural profiles.

Mga Sitwasyon ng Application

Unitized Curtain Wall Production

Mga Panel ng Architectural Facade

Aluminum Mullions at Transoms

Complex Curtain Wall Geometry

Glass Curtain Wall Groove Machining

Steel Curtain Wall Structural Frames
