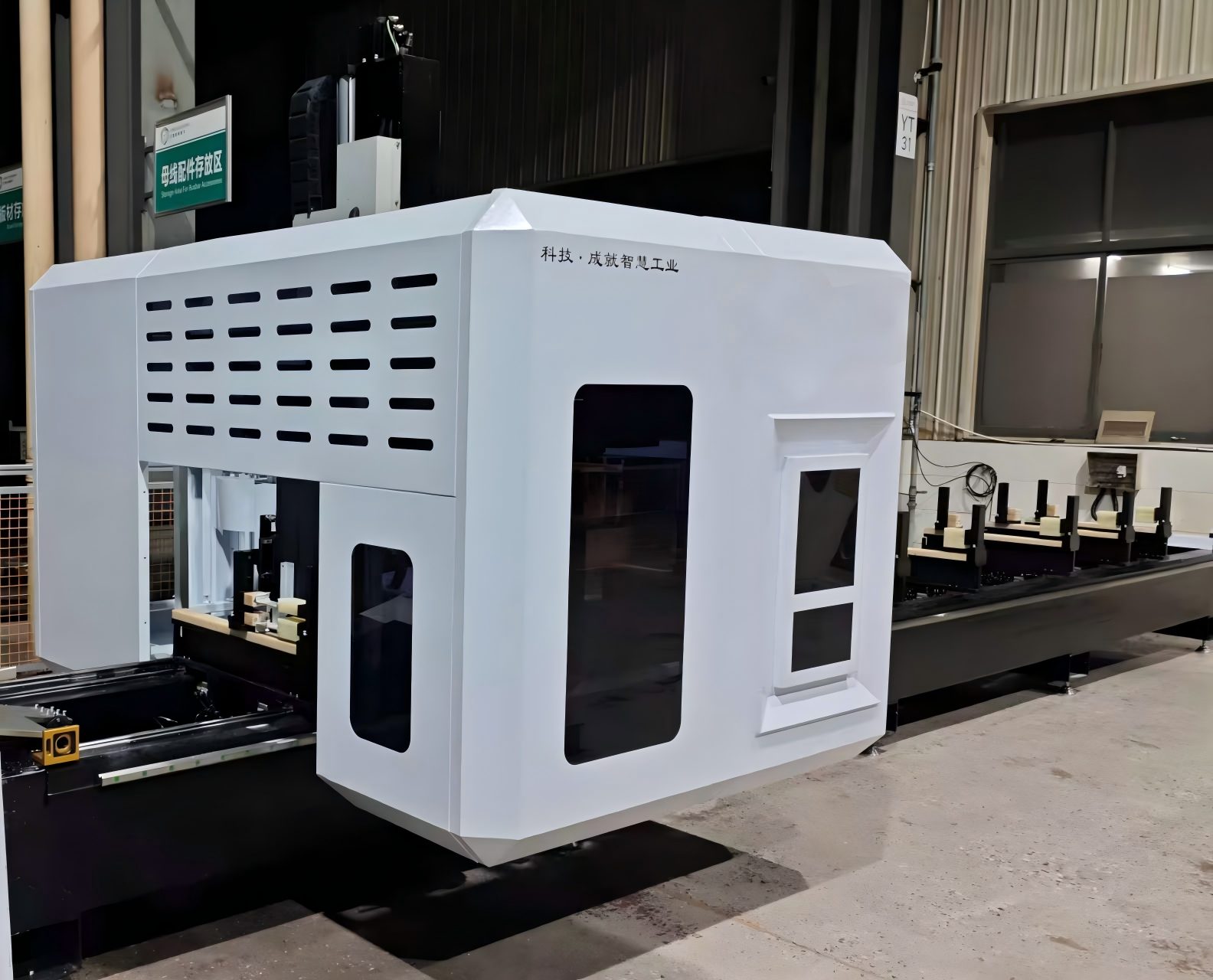

High-Rigidity 5-Axis Gantry Machining Center para sa Curtain Wall Profiles

Ang aming High-Rigidity 5-Axis Gantry Machining Center ay layunin-built para sa architectural curtain wall at industriya ng facade. Mahusay ito sa paggawa ng malalaking format na aluminum profile, unitized curtain wall panel, at kumplikadong geometries na may ±0.05mm na katumpakan sa pagpoposisyon. Dinisenyo para sa high-speed na paggiling, pagbabarena, pag-tap, at paggupit, makabuluhang pinahuhusay nito ang kahusayan sa paggawa habang tinitiyak ang napakahusay na kalidad ng ibabaw. CE certified na may komprehensibong after-sales support.

Mga Pangunahing Tampok

• 5-Axis Simultaneous Machining – Tamang-tama para sa kumplikadong facade geometries at 3D contours.

  Heavy-Duty Gantry Structure – Mataas na tigas at mahusay na vibration damping para sa pangmatagalang katumpakan.

  Malaking Format Machining Area – Sinusuportahan ang malalaking panel ng kurtina sa dingding, mullions, at transom.

  High-Speed ​​Spindle – Na-optimize para sa aluminum at steel profile machining.

  Automatic Tool Changer (ATC) – Binabawasan ang downtime at pinapabuti ang pagiging produktibo.

  User-Friendly CNC System – Tugma sa pangunahing CAD/CAM software.

  Nako-customize na Configuration - Available ang mga solusyon sa OEM/ODM para sa mga pandaigdigang kontratista.




Teknikal na Pagtutukoy

Paano Ito Gumagana

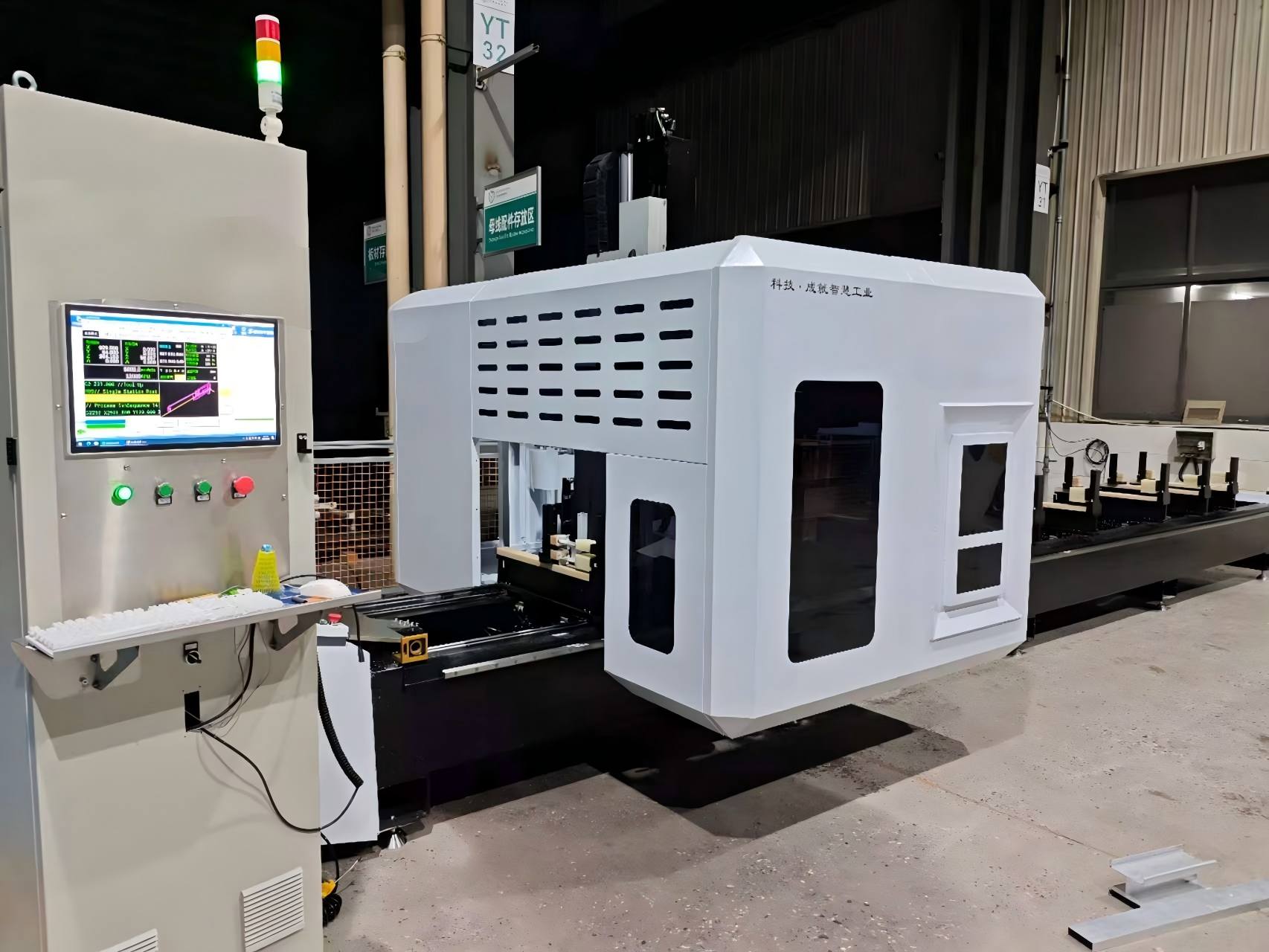

Ang5-Axis Gantry Machining Center para sa Curtain Wallgumagana sa isang gumagalaw na gantri sa isang nakapirming worktable. Inilalagay ng operator ang aluminum extrusion sa mesa at pinapagana ang pneumatic o hydraulic clamping. Ang isang paunang nakasulat na G‑code program ay nilo-load sa pamamagitan ng kontrol ng Siemens o OSAI. Ang gantry ay gumagalaw sa kahabaan ng X axis patungo sa unang machining position, at ang 5‑axis head ay naghahatid ng spindle sa kinakailangang anggulo. Awtomatikong binabayaran ng RTCP ang mga offset sa haba ng tool habang umiikot, kaya tumpak na sumusunod ang tip ng tool sa naka-program na landas. Ang mga operasyon tulad ng pagbabarena, paggiling, pag-tap at paglalagari ay ginagawa sa maraming mukha nang hindi inaalis ang pagkaka-clamp ng profile. Kapag ang isang machining sequence ay natapos sa isang zone, ang gantry ay naglalakbay sa susunod, o ang makina ay pumasok sa pendulum mode, na nagpapahintulot sa operator na mag-unload ng tapos na bahagi at mag-load ng bago habang ang machining ay nagpapatuloy sa katabing fixture. Ang mga chip ay inalis ng isang pinagsamang conveyor.

Pangunahing Saklaw ng Aplikasyon

Karaniwang mga aplikasyon para sa5-Axis Gantry Machining Center para sa Curtain Wallisama ang:

1. Mataas na gusali unitized aluminum curtain wall frames
2. Nakatagong-frame at nakalantad na-frame na glass facade extrusions
3. Mga joint ng sulok sa dingding ng kurtina at mga profile ng facade na may espesyal na hugis
4. Sunroom, skylight, at malalaking aluminum window at mga profile ng pinto
5. Mga bracket na sumusuporta sa glass curtain wall na sinusuportahan ng point
6. Industrial aluminum facade at pandekorasyon na bakal na mga profile sa dingding
7. Aerospace lightweight aluminum profile (cross-industriyang compatible)

Angkop na hilaw na materyales: 6063 aluminum alloy, hollow extrusions, solid aluminum, thin-wall steel, PVC architectural profiles.

Mga Madalas Itanong

1. Anong mga materyales ang maaaring iproseso ng makinang ito?

Ito ay na-optimize para sa aluminum curtain wall profiles at sinusuportahan din ang steel at composite facade materials.

2. Ang makina ba na ito ay angkop para sa unitized na mga pader ng kurtina?

Oo. Ang malaking gantry span at 5-axis na kakayahan ay ginagawa itong perpekto para sa unitized at modular facade system.

3. Maaari bang ipasadya ang lugar ng makina?

Talagang. Maaaring i-customize ang X / Y / Z travel at gantry width ayon sa mga kinakailangan ng proyekto.

4. Aling mga control system ang sinusuportahan?

Kasama sa mga karaniwang opsyon ang Siemens, Fanuc, at OSAI, lahat ay tugma sa pangunahing CAD/CAM software.

5. Sinusuportahan ba ng makina ang mga awtomatikong linya ng produksyon?

Oo. Maaari itong isama sa mga awtomatikong loading at unloading system para sa tuluy-tuloy na produksyon.
