High-Precision Heavy Duty Curtain Wall Notching Saw

Pangkalahatang-ideya

Ang Heavy Duty Curtain Wall Notching Saw ay isang propesyonal na grade cutting solution na partikular na ginawa para sa aluminum curtain wall at facade profile fabrication. Itinayo gamit ang matibay na steel frame at advanced na CNC servo control, naghahatid ito ng paulit-ulit na katumpakan, multi-angle flexibility, at industrial-grade na tibay para sa mataas na dami ng produksyon na kapaligiran.

Pinoproseso mo man ang mga commercial curtain wall, storefront system, o architectural aluminum extrusions, tinitiyak ng makinang ito na malinis, walang burr-free na mga bingot na may kaunting basurang materyal — binabawasan ang manu-manong rework at pinapalakas ang kabuuang throughput.

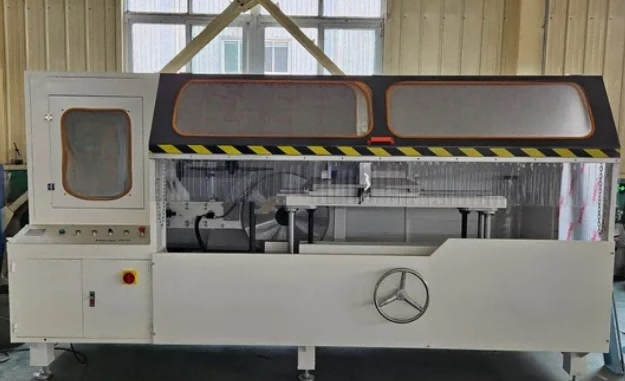

Heavy Duty Curtain Wall Notching Saw



Mga Pangunahing Tampok

1. CNC Precision Control

Nilagyan ng high-response servo drive system at CNC programmable controller, ang cutting head positioning accuracy ay umaabot sa ±0.1mm. Ang mga operator ay maaaring mag-imbak ng maramihang mga programa ng bingaw para sa mabilis na paglipat ng recipe sa pagitan ng iba't ibang uri ng profile.

2. Mabigat na Tungkulin na Matibay na Istraktura

Ang katawan ng makina ay ginawa mula sa makapal na pader na bakal na tubing na may stress-relief treatment, na nag-aalis ng vibration sa panahon ng high-speed cutting. Tinitiyak nito ang pare-parehong kalidad ng pagputol kahit na sa ilalim ng tuluy-tuloy na 24/7 na operasyon.

3. Pneumatic Clamping System

Ang mga dual-action na pneumatic cylinder na may adjustable pressure ay nagbibigay ng secure, walang mar-free clamping sa maselang anodized o powder-coated na aluminum surface. Binabawasan ng quick-release function ang cycle time sa pagitan ng mga workpiece.

4. Multi-Angle Notching Capability

Sinusuportahan ang 0°–90° (o tukuyin ang iyong hanay) adjustable notch angle para ma-accommodate ang iba't ibang curtain wall mullion at transom configuration. Ang mga setting ng anggulo ay maaaring iakma sa pamamagitan ng digital readout o CNC interface.

5. High-Efficiency Chip Extraction

Ang pinagsamang dust/chip collection port ay kumokonekta sa mga karaniwang pang-industriyang sistema ng pagkuha, na nagpapanatili ng malinis na kapaligiran sa trabaho at nagpapahaba ng buhay ng blade.

6. Operator-Friendly na Interface

Intuitive touchscreen HMI na may suporta sa maraming wika (English, Spanish, Russian, Arabic). Binibigyang-daan ng visual programming ang mga operator na magtakda ng mga sukat ng bingaw nang walang advanced na teknikal na pagsasanay.

Paano Ito Gumagana

1. Inilalagay ng operator ang aluminum profile sa worktable at ina-activate ang mga pneumatic clamp, na nagse-secure ng workpiece mula sa parehong patayo at pahalang na direksyon.

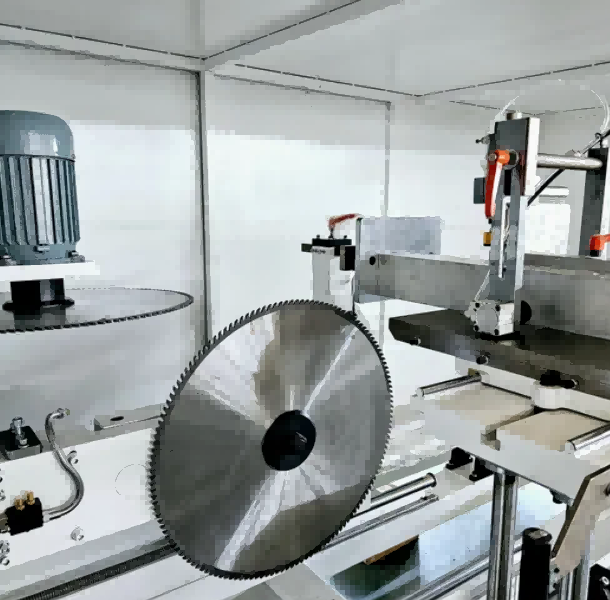

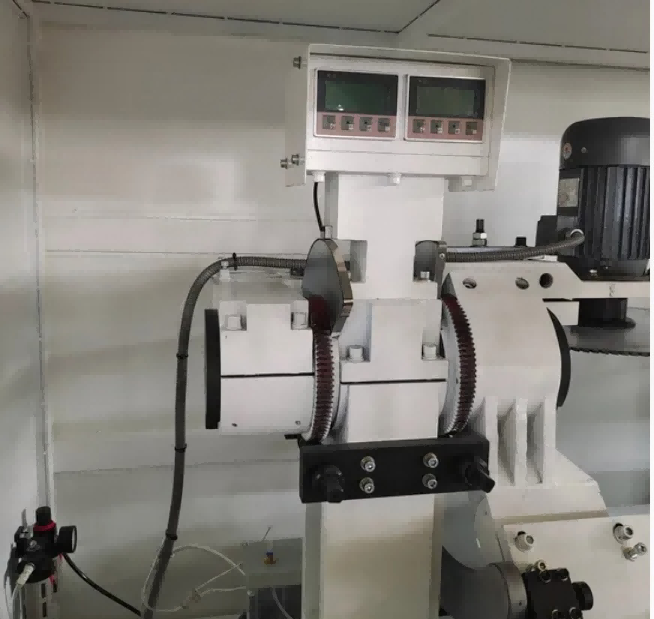

2. Ang gustong cutting angle ay nakatakda gamit ang magnetic scale digital display, at ang dual saw blades ay nakaposisyon nang naaayon sa loob ng ±45° range.
3. Ang hydro-pneumatic feed system ay nag-uusad ng mga spinning blades sa profile sa isang kontroladong bilis (0–3 m/min), cutting notches, grooves, o compound angle sa isang solong pass.
4. Sinusuportahan ng CNC system ang CAD graphic import at graphic programming, na nagpapahintulot sa mga operator na tukuyin ang mga pattern ng notch, mga posisyon ng butas, at mga sukat ng slot nang direkta mula sa mga file ng disenyo.
5. Ang three-axis full servo motor configuration (X, Y, Z axes na pinapatakbo ng rack at pinion at ball screws) ay nagbibigay-daan sa tunay na three-axis na linkage para sa pag-drill, milling grooves, round hole, espesyal na hugis na butas, key hole, at countersinks sa isang clamping.
6. Ang isang opsyonal na three-sided flip worktable ay nagbibigay-daan sa profile na ma-machine sa tatlong mukha nang walang repositioning, pagpapabuti ng kahusayan sa pagpoproseso para sa kumplikadong aluminum extrusions.
7. Matapos makumpleto ang cutting cycle, ang mga blades ay binawi, ang mga clamp ay ilalabas, at ang machined profile ay aalisin.

Mga Sitwasyon ng Application

Commercial Curtain Wall Systems — Mullion at transom notching para sa unitized at stick-built facades

Storefront at Entrance System — Precision cutting para sa aluminum storefront frames

Window Wall System — High-volume notching para sa pre-glazed window wall profiles

Architectural Aluminum Fabrication — Custom na pagpoproseso ng extrusion para sa mga skylight, canopy, at cladding support structures

Pagproseso ng Profile ng UPVC — Tugma sa mga matibay na profile ng facade ng UPVC (kinakailangan ang opsyonal na blade)

FAQ

T: Anong mga uri ng profile ang maaaring iproseso ng makinang ito?

A: Pangunahin itong idinisenyo para sa mga profile ng aluminum curtain wall ngunit pinangangasiwaan din ang UPVC at thin-wall steel extrusions na may naaangkop na mga blades.

Q: Kasama ba ang pagsasanay?

A: Oo. Nagbibigay kami ng mga manual ng operasyon, mga video sa pagtuturo, at malayuang pagsasanay sa video para sa iyong mga operator. Available ang on-site na pagsasanay kapag hiniling.

Q: Ano ang panahon ng warranty?

A: [12] buwan mula sa petsa ng pagpapadala. Panghabambuhay na teknikal na suporta at suplay ng mga ekstrang bahagi sa presyo ng gastos.

T: Maaari bang isama ang makina sa isang awtomatikong linya ng produksyon?

A: Oo. Ang opsyonal na awtomatikong pagpapakain at pagbaba ng mga sistema ay magagamit para sa pagsasama sa upstream/downstream na kagamitan.

Q: Paano ko pipiliin ang tamang saw blade?

A: Nagbibigay kami ng mga inirerekomendang blades batay sa iyong partikular na materyal ng profile at kapal ng pader. Available ang mga pamalit na blades mula sa aming departamento ng mga bahagi.
