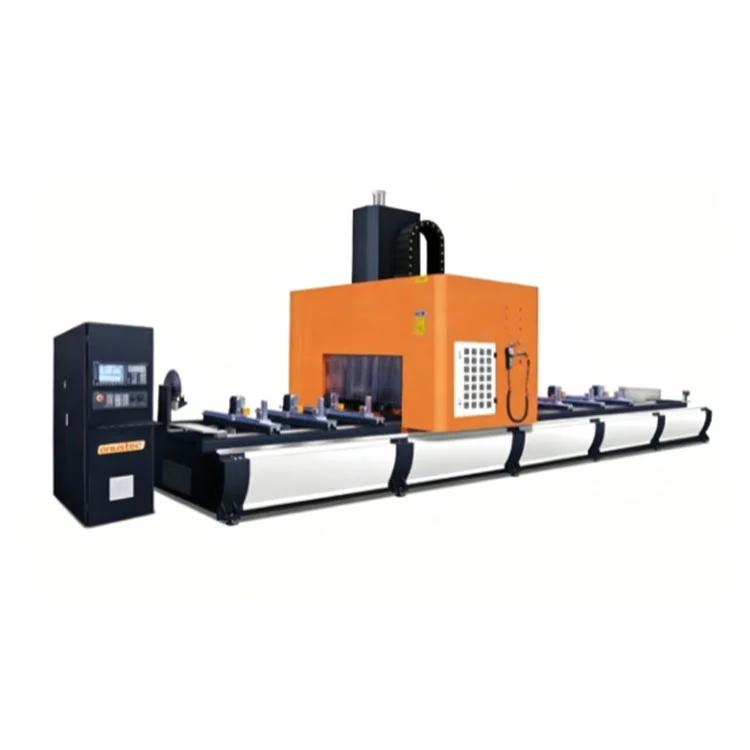

5-Axis Gantry Machining Center para sa Curtain Wall

Ginawa ng Lebulang Machine sa pabrika nito sa Jinan, China — sa operasyon mula noong 1996 — ang5-Axis Gantry Machining Center para sa Curtain Wallmay hawak na certification ng CE at ISO 9001 at ibinibigay sa factory-direct na may suporta sa OEM/ODM. Pinoproseso ng moving‑gantry 5‑axis CNC center na ito ang mahabang aluminum curtain‑wall profile sa iisang clamping, nagsasagawa ng milling, drilling, paglalagari at pagtapik sa maraming mukha. Ang isang high-speed HSD spindle (12kW o 15kW, hanggang 18000rpm) at isang 12-tool magazine at isang nakalaang istasyon ng saw-blade (max400mm) ay nagbibigay-daan sa mga awtomatikong pagbabago ng tool. Ang kontrol ng Siemens 828D o OSAI 5‑axis ay nagbibigay ng RTCP, pendulum machining at awtomatikong pagsukat ng tool. Ang karaniwang X‑axis na paglalakbay ay 6500mm, mapapalawak hanggang 9400mm.

Mga Pangunahing Tampok

• 5-axis sabay-sabay na machining:Ang X, Y, Z, A at C axes ay nagtutulungan sa ilalim ng RTCP upang panatilihing tumpak ang tip ng tool sa landas. Ang isang setup ay umabot sa limang mukha at ang profile ay nagtatapos, na inaalis ang reixturing.
• Kapasidad ng mahabang profile:Ang X-axis ay naglalakbay nang hanggang 6500mm bilang standard (7000mm o 9400mm na opsyonal) na humahawak ng buong-haba na kurtina-wall extrusions nang hindi nire-reposition.

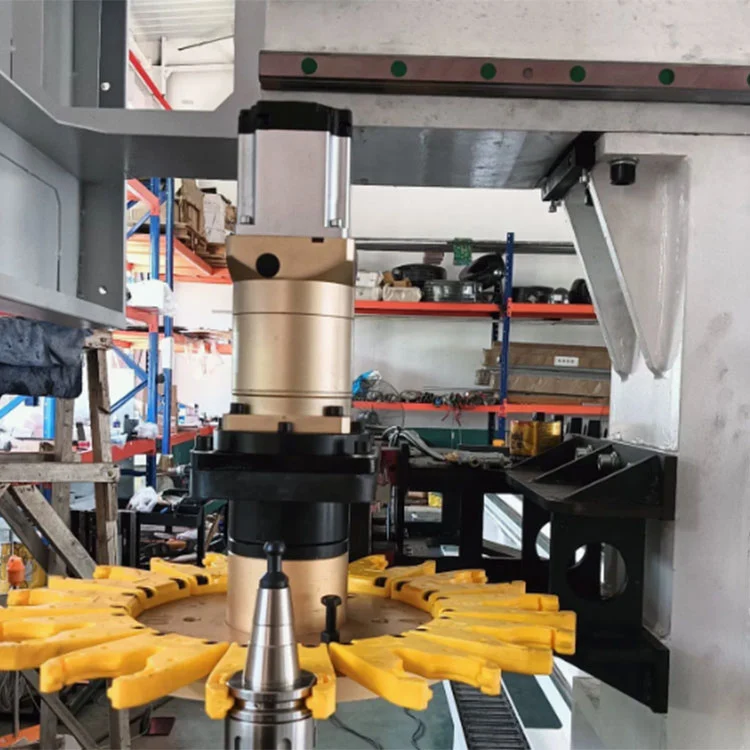

• Pinagsamang paglalagari at paggiling:Ang tool magazine na may 12 posisyon at isang katabing saw-blade station (Φ400mm) ay awtomatikong lumilipat sa pagitan ng end mill, drills, taps at circular saw para sa pagputol-hanggang-haba at pagbingaw sa loob ng isang programa.
• HSD spindle:Ang 12kW o 15kW na air-cooled na motor ay naghahatid ng mga bilis mula 0 hanggang 18000rpm, na angkop para sa mga aluminum alloy at thin-wall steel profile.
• Katumpakan at repeatability:Ang mga linear guide at servo-driven na ball screw ay nagbibigay ng ±0.01mm na pagpoposisyon at ±0.005mm na repeatability, na nakakatugon sa mahigpit na joint tolerances na kinakailangan sa unitized curtain wall.
• Pagpapatakbo ng pendulum:Sinusuportahan ng control ang pendulum mode — ginagawa ang isang workpiece habang naglo-load ang operator ng isa pa sa isang hiwalay na fixture zone, na binabawasan ang idle time.

Teknikal na Pagtutukoy

Paano Ito Gumagana

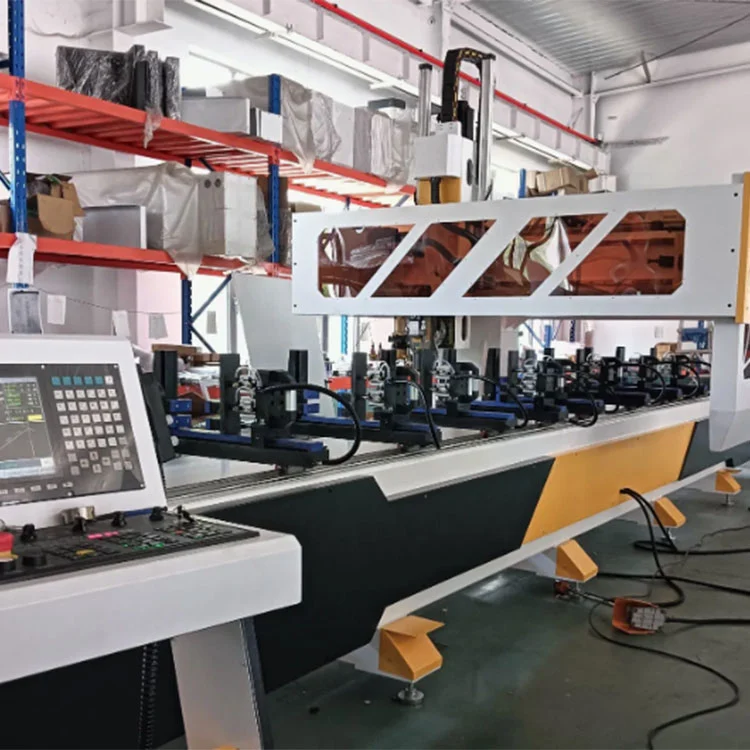

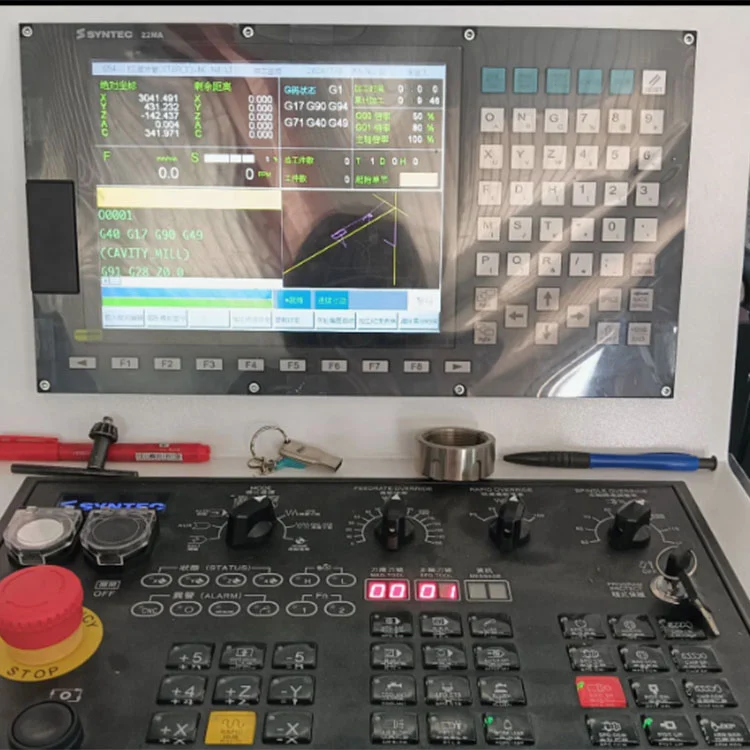

Ang5-Axis Gantry Machining Center para sa Curtain Wallgumagana sa isang gumagalaw na gantri sa isang nakapirming worktable. Inilalagay ng operator ang aluminum extrusion sa mesa at pinapagana ang pneumatic o hydraulic clamping. Ang isang paunang nakasulat na G‑code program ay nilo-load sa pamamagitan ng kontrol ng Siemens o OSAI. Ang gantry ay gumagalaw sa kahabaan ng X axis patungo sa unang machining position, at ang 5‑axis head ay naghahatid ng spindle sa kinakailangang anggulo. Awtomatikong binabayaran ng RTCP ang mga offset sa haba ng tool habang umiikot, kaya tumpak na sumusunod ang tip ng tool sa naka-program na landas. Ang mga operasyon tulad ng pagbabarena, paggiling, pag-tap at paglalagari ay ginagawa sa maraming mukha nang hindi inaalis ang pagkaka-clamp ng profile. Kapag natapos ang isang machining sequence sa isang zone, ang gantri ay naglalakbay sa susunod, o ang makina ay pumasok sa pendulum mode, na nagpapahintulot sa operator na mag-unload ng tapos na bahagi at mag-load ng bago habang ang machining ay nagpapatuloy sa katabing fixture. Ang mga chip ay inalis ng isang pinagsamang conveyor.

Pangunahing Saklaw ng Aplikasyon

Karaniwang mga aplikasyon para sa5-Axis Gantry Machining Center para sa Curtain Wallisama ang:

1. Mataas na gusali unitized aluminum curtain wall frames
2. Nakatagong-frame at nakalantad na-frame na glass facade extrusions
3. Mga joint ng sulok sa dingding ng kurtina at mga profile ng facade na may espesyal na hugis
4. Sunroom, skylight, at malalaking aluminum window at mga profile ng pinto
5. Mga bracket na sumusuporta sa glass curtain wall na sinusuportahan ng point
6. Industrial aluminum facade at pandekorasyon na bakal na mga profile sa dingding
7. Aerospace lightweight aluminum profile (cross-industriyang compatible)

Angkop na hilaw na materyales: 6063 aluminum alloy, hollow extrusions, solid aluminum, thin-wall steel, PVC architectural profiles.

FAQ

Q: Paano gamitin ang iyong makina?

A: Ang bawat makina ay sumasailalim sa factory testing at adjustment bago ipadala. Isang komprehensibong video manual at nakasulat na dokumentasyon ay ibinigay. Available din ang malayuang suporta para sa mga tanong sa pag-setup at pag-troubleshoot.

Q: Ano ang oras ng paghahatid?

A: Ang produksyon ay karaniwang tumatagal ng 15‑25 na araw ng trabaho pagkatapos matanggap ang pagbabayad ng deposito.

Q: Ano ang mga tuntunin sa pagbabayad?

A: T/T 30% na deposito sa pagkumpirma ng order, kasama ang natitirang 70% na balanse na dapat bayaran bago ipadala.

Q: Pabrika ka ba o kumpanya ng kalakalan?

A: Ang Lebulang Machine ay isang tagagawa na may sariling pasilidad ng produksyon sa Jinan, China. Nagbibigay din kami ng mga pantulong na kagamitan sa pinto at bintana para sa one-stop na serbisyo.

Q: Kumusta ang iyong kapasidad sa iyong workshop?

A: Ang aming taunang kapasidad ng produksyon ay lumampas sa 800 piraso ng makinarya.
