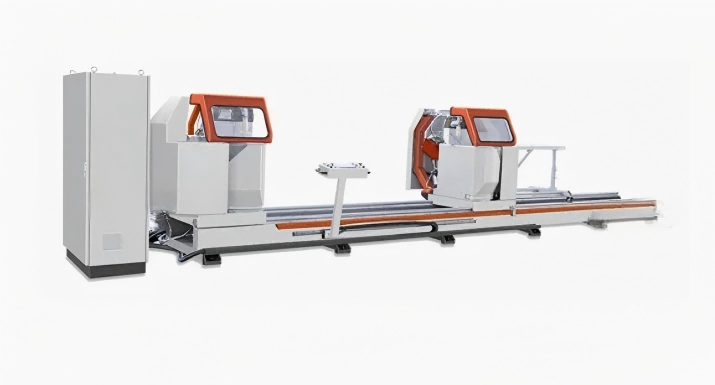

5-Axis CNC Window at Door Profile Cutting Saw

22.5°--135° Aluminum Cabinet Frame Features at Benepisyo

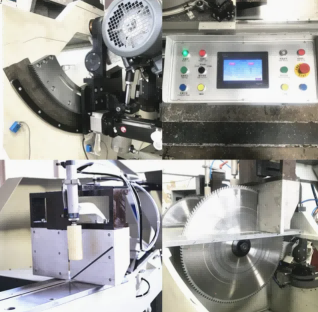

1. 5-Axis CNC Intelligent Control System

• Nilagyan ng pang-industriyang CNC controller atbrushless servo motorspara sa lahat ng 5 axes, tinitiyak ang makinis, tumpak, at paulit-ulit na paggalaw.
• 15-pulgada na touchscreenna may user-friendly na interface: Program anggulo, haba, at cutting mode sa ilang minuto; sumusuporta sa USB/LAN data transfer.
• Built-inauto-compensationpara sa mga error sa haba at anggulo, pag-aalis ng mga manu-manong pagsasaayos at pagbabawas ng materyal na basura.

2. Walang Katumbas na Anggulo sa Kakayahang Malawak (22.5°--135°)

• Pahalang na pag-ikot: 22.5° (palabas) hanggang 135° (paloob) para sa walang limitasyong mga kumbinasyon ng anggulo ng miter.
• Patayong ikiling: 45°--90° para sa mga bevel cut, na nagpapagana ng kumplikadong 2D compound angle cutting sa isang pass.
• Perpekto para saaluminum cabinet frame corners, door frame miter, at custom na architectural profile.

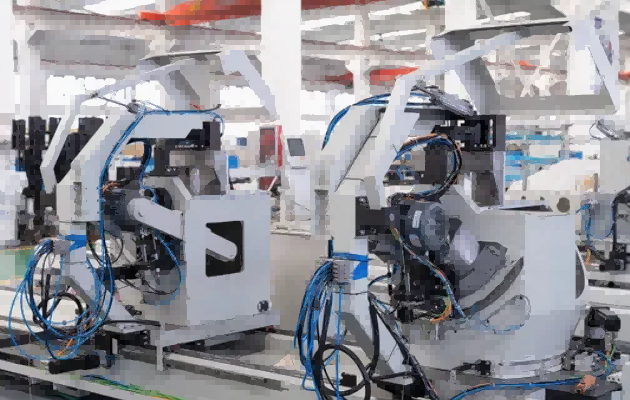

3. Dual-Head High-Efficiency Cutting

• Dalawang independent cutting head (nakaayos sa kaliwa, nakamotor sa kanan) na maysabay-sabay o indibidwal na operasyon.
• Pinakamataas na haba ng pagputol:6000mm; humahawak ng malalaking profile ng aluminyo para sa mga frame ng cabinet at mga dingding ng kurtina.
• Up-stroke cutting cyclemay radial feed: Pinagsasama ang pivoting at linear na paggalaw para sa maximum na kapasidad ng pagputol.

Mga Pangunahing Tampok

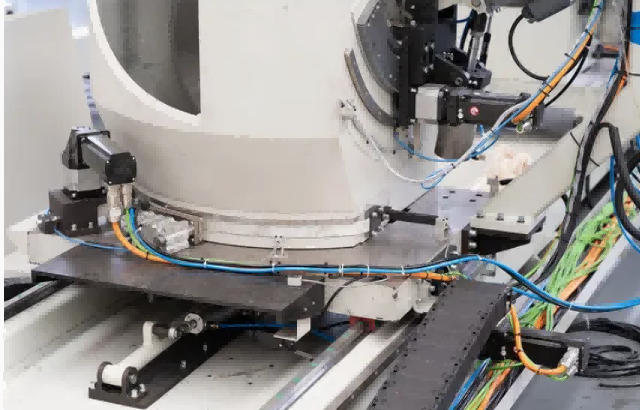

Ang kumpletong kontrol sa pag-ikot ng ulo ng saw, pagtabingi, at pagpoposisyon ng profile ay nag-aalis ng mga manu-manong pagsasaayos, na tinitiyak ang pare-parehong katumpakan sa mga kumplikadong anggulo.

Walang kaparis na Katumpakan ng Pagputol

Nakakamit ng ±0.1mm positional accuracy, naghahatid ng perpektong mitre, bevel, at compound cut para sa mga high-end na proyektong arkitektura.

Intelligent CNC Interface

Ang isang user-centric na touchscreen control system ay pinapasimple ang programming, nag-iimbak ng mga pattern ng pagputol, at binabawasan ang oras ng pagsasanay ng operator.

Superior Surface Finish

Ang high-speed carbide-tipped blades na sinamahan ng vibration-damping construction ay gumagawa ng malinis, walang burr na mga hiwa na hindi nangangailangan ng pangalawang pagproseso.

Matatag na Pneumatic Clamping

Ang multi-point clamping ay nagse-secure ng mga profile nang matatag sa panahon ng pagputol, pinapaliit ang vibration at pina-maximize ang kaligtasan.

Heavy-Duty Industrial Build

Tinitiyak ng reinforced steel frame at anti-corrosion coating ang pangmatagalang katatagan, kahit na sa mga kapaligiran ng produksyon na may mataas na dami.

Na-optimize para sa Efficiency

Ang mga automated na daloy ng trabaho at mabilis na pag-cut cycle ay makabuluhang nagpapataas ng pang-araw-araw na output habang binabawasan ang materyal na basura.



22.5°--135° Aluminum Cabinet Frame

5-Axis CNC Compound Mitre Saw 22.5°--135° Aluminum Cabinet Frame Mga Teknikal na Parameter

• ☆ Boltahe ng power supply: 380V±10% 50Hz±2% three-phase four-wire system
• ☆ lakas ng motor ng paglalagari: 3kW 2800rpm
• ☆ Presyon sa pagtatrabaho: 0.6~0.8MPa
• ☆ Mga detalye ng saw blade: Φ600 × Φ38 × 4.8 × 4.2 × 144P
• ☆ Saw blade angle: 45°~90° arbitrary angle
• ☆ Anggulo ng pag-ikot ng talahanayan: 45 ° ~ 135 ° di-makatwirang anggulo
• ☆ Saklaw ng Seksyon ng Paggupit: 200mm × 200mm (anggulo ng pagputol sa 90°, lapad × taas, tingnan ang hanay ng seksyon ng pagputol)
• ☆ Haba ng pagputol: 700mm~5000mm (90°)
• ☆ Blade feed rate: 0~3m/min
• ☆ Pagputol ng pagkamagaspang sa ibabaw: ≤ Ra12.5μm

FAQ

Q1: Anong mga materyales ang maaaring iproseso ng makinang ito?

A: Ito ay na-optimize para sa aluminum, UPVC, at mga composite na profile. Para sa bakal o hindi kinakalawang na asero, mangyaring makipag-ugnayan sa amin para sa isang espesyal na modelo.

Q2: Maaari bang i-save at muling gamitin ang mga cutting program?

A: Oo, pinapayagan ng CNC system ang walang limitasyong pag-iimbak ng mga pattern ng paggupit, na nagbibigay-daan sa mabilis na pag-recall para sa mga paulit-ulit na order.

Q3: Nagbibigay ba ng pagsasanay sa operator?

A: Oo. Nagbibigay kami ng mga detalyadong manual, mga video sa pagtuturo, at malalayong sesyon ng pagsasanay upang matiyak ang maayos na pagsisimula.

Q4: Ano ang karaniwang lead time?

A: Ang mga karaniwang makina ay nangangailangan ng 15–25 araw ng trabaho. Maaaring mangailangan ng 25–35 araw ng trabaho ang mga customized na CNC system.
