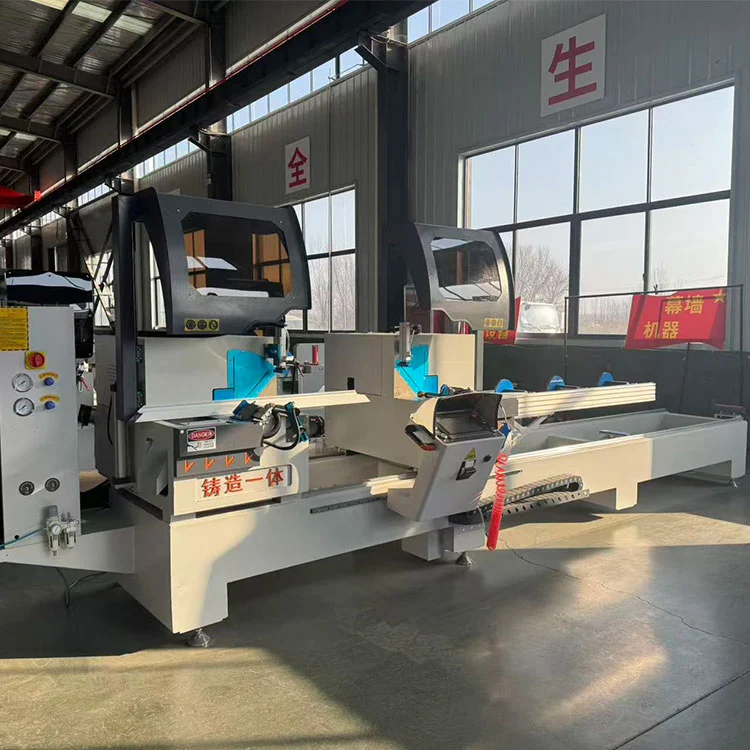

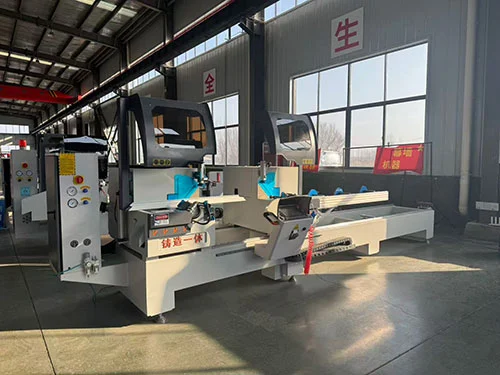

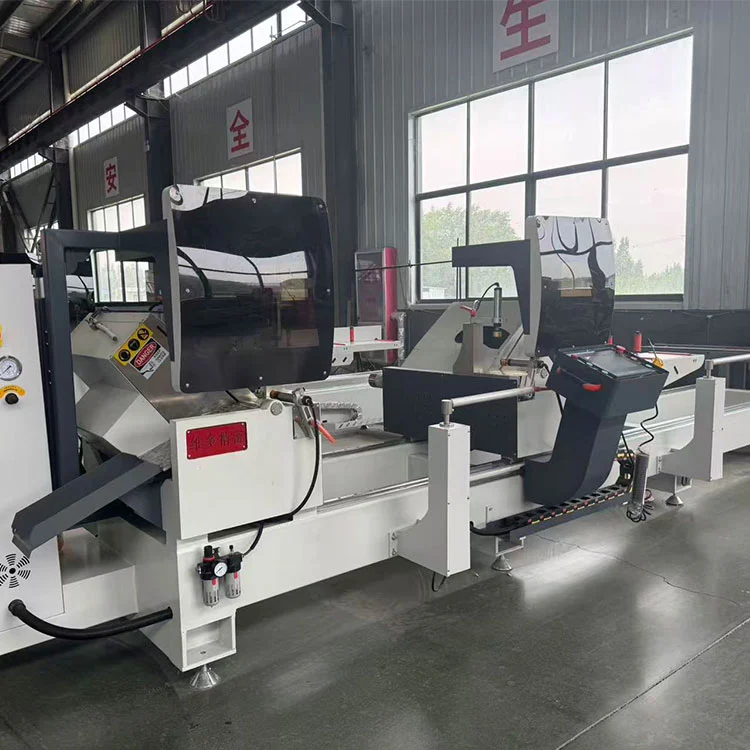

Semi-awtomatikong Double Head Miter Saw Aluminum Profile Cutting Machine

Ang Shandong Lebulang Precision Machinery Co., Ltd., na tumatakbo sa ilalim ng tatak ng Lebulang Machine, ay gumagawa ng aluminum at PVC processing equipment sa pabrika nito sa Jinan, China mula pa noong 1996. Ang semi-awtomatikong double-head miter na ito ay nagputol ng mga profile ng aluminyo para sa mga bintana, pinto, dingding ng kurtina, at mga pang-industriyang frame. Pinangangasiwaan nito ang mga profile na hanggang 350 mm ang lapad at 150 mm ang taas, na may mga pahalang na anggulo ng pagputol mula 45° hanggang 135° at patayong mga anggulo mula 45° hanggang 90°. Dalawang 4 kW na motor ang nagtutulak sa mga saw blades sa 2800 rpm, at ang kanang ulo ay gumagalaw sa mga linear na gabay na may rack-and-pinion transmission para sa pagpoposisyon ng haba. Kinokontrol ng five-axis full-closed CNC system ang pagpoposisyon ng anggulo at haba, habang ang cutting feed rate ay steplessly adjustable mula 0 hanggang 3 m/min.

Mga Teknikal na Parameter

Mga tampok

• Malaking seksyon ng pagputol ng profile:AngSemi-awtomatikong Double Head Miter Saw Aluminum Profile Cutting Machineay dinisenyo para sa dalawang-dimensional na compound angle cutting ng malalaking aluminum profile. Hinahawakan nito ang mga lapad na hanggang 350 mm at taas hanggang 150 mm, na sumasaklaw sa karaniwang mga kurtina sa dingding at mga laki ng pang-industriyang extrusion.
• Five-axis full-closed na CNC system:Ang pagpoposisyon ng anggulo at haba ay kinokontrol ng isang limang-axis na CNC system na may closed-loop na feedback. Ito ay nagpapanatili ng angle tolerance sa loob ng ±5′ at paulit-ulit na length tolerance sa loob ng ±0.2 mm sa ilalim ng normal na mga kondisyon ng operating.
• Movable saw head transmission:Ang kanang cutting head ay gumagalaw sa isang linear guide pair na may rack-and-pinion drive. Sinusuportahan ng kaayusan na ito ang higpit na kailangan para sa tumpak na pagpoposisyon ng haba sa buong 6000 mm na kapasidad ng pagputol.
• Precision pivot bearings:Ang saw head rotation ay gumagamit ng crossed cylindrical roller bearings, na nagbibigay ng stable, low-friction angular movement. Ang disenyong ito ay nag-aambag sa maayos na pagsasaayos ng anggulo at maaasahang pag-lock sa nakatakdang posisyon.
• Pinahusay na istraktura ng rocker arm:Ang saw blade ay naka-mount sa isang reinforced rocker arm na umuugoy paitaas mula sa ilalim ng worktable. Ang configuration na ito ay gumagawa ng makinis, malinis na hiwa na ibabaw sa profile at pinapabuti ang pangkalahatang katatagan ng pagputol.
• Under-table blade swing:Ang direksyon ng blade feed ay mula sa ibaba ng worktable, na tumutulong na ilayo ang mga kamay ng operator mula sa cutting zone sa panahon ng cycle.
• Pinagsamang pagpapadulas at paglamig:Gumagalaw ang isang mist lubrication at cooling device gamit ang saw blade, na direktang naglalagay ng cutting fluid sa mga ngipin ng blade at cutting area. Nakakatulong ito na pahabain ang buhay ng blade at pinapabuti ang kalidad ng cut sa aluminum.

Paano Ito Gumagana

AngSemi-awtomatikong Double Head Miter Saw Aluminum Profile Cutting Machinegumagana sa operator na nagtatakda ng nais na pahalang at patayong mga anggulo ng pagputol, pati na rin ang haba ng hiwa, sa control panel ng CNC. Ang kanang cutting head ay awtomatikong gumagalaw kasama ang linear na gabay patungo sa naka-program na posisyon. Ang mga profile ng aluminyo ay inilalagay sa mga talahanayan ng suporta ng roller at sinigurado ng mga pneumatic clamp. Ang parehong mga ulo ay maaaring i-cut nang sabay-sabay o nakapag-iisa. Sa panahon ng cutting cycle, ang mga saw blades ay umuugoy paitaas mula sa ilalim ng worktable, pinuputol ang profile na may kontroladong feed rate sa pagitan ng 0 at 3 m/min. Ang mist lubrication system ay nag-a-activate sa panahon ng pagputol. Matapos bawiin ang mga blades, ilalabas ang mga clamp at ang mga hiwa na piraso ay aalisin. Sinusubaybayan at inaayos ng five-axis closed-loop CNC system ang posisyon upang mapanatili ang katumpakan sa buong batch cutting.

Mga Pangunahing Bahagi

• Saw motors (2 × 4 kW):Ang bawat cutting head ay pinapatakbo ng 4 kW na motor na umiikot sa 2800 rpm. Ang kapangyarihan ay tumutugma sa diameter ng talim at ang kapasidad ng pagputol ng cross-section na 350 × 150 mm.
• Linear na gabay at rack-and-pinion:Ang movable right head ay sumasakay sa isang precision linear na gabay at nakaposisyon sa pamamagitan ng isang rack-and-pinion drive. Ang paghahatid na ito ay nagbibigay ng higpit at katumpakan na kinakailangan para sa pagpoposisyon ng haba sa ibabaw ng 6000 mm na kama.
• Mga crossed roller bearings:Ginamit sa saw head pivot para sa angular adjustment. Ang mga bearings na ito ay nagbibigay ng mataas na tigas at makinis na pag-ikot na may kaunting backlash.
• Limang-axis CNC controller:Pinamamahalaan ang pahalang at patayong mga anggulo ng pagputol, pagpoposisyon ng haba, at rate ng feed. Gumagamit ang closed-loop system ng feedback mula sa mga encoder para mapanatili ang katumpakan ng pagpoposisyon.
• Sistema ng pagpapadulas ng ambon:Isang nozzle assembly na gumagalaw gamit ang saw blade, na naghahatid ng atomized cutting fluid sa cutting zone. Binabawasan nito ang init ng friction at nakakatulong na maiwasan ang aluminum chip welding sa mga ngipin ng blade.
• Mga pneumatic clamp:Hawakan ang profile sa posisyon sa panahon ng pagputol. Ang presyon ng clamping ay nababagay sa pamamagitan ng air regulator.

Mga aplikasyon

AngSemi-awtomatikong Double Head Miter Saw Aluminum Profile Cutting Machineay ginagamit para sa pagputol ng mga profile ng aluminyo sa paggawa ng bintana at pinto, paggawa ng kurtina sa dingding, paggawa ng solar panel frame, at pangkalahatang pagproseso ng aluminyo sa industriya. Pinangangasiwaan nito ang mga solid at hollow extrusions, thermal break profile, at mga light non-ferrous na seksyon ng metal sa loob ng tinukoy na kapasidad ng pagputol.

Tagagawa at Suporta

Ang Shandong Lebulang Precision Machinery Co., Ltd., na tumatakbo bilang Lebulang Machine, ay gumawa ng kagamitan sa pagpoproseso ng aluminyo sa pabrika nito sa Jinan, China mula noong 1996. AngSemi-awtomatikong Double Head Miter Saw Aluminum Profile Cutting Machineay ibinibigay sa factory-direct na may CE at ISO certification. Sinasaklaw ng isang taong warranty ang pangunahing istraktura. Kasama ang malayuang teknikal na suporta, mga video ng pagpapatakbo, at isang English manual. Ang mga ekstrang bahagi ay naka-stock para sa pagpapadala. Maaaring i-customize ang mga opsyon sa boltahe, haba ng pagputol, at pag-clamping sa oras ng pag-order.

FAQ

Q1: Anong mga uri ng profile ang maaari nitong gupitin?

A: Pinuputol nito ang mga profile ng aluminyo hanggang sa 350 mm ang lapad at 150 mm ang taas, kabilang ang mga solid bar, hollow extrusions, at thermal break profile. Ito ay angkop din para sa mga light non-ferrous na metal at ilang PVC profile.

Q2: Maaari ba itong putulin ang mga compound na anggulo?

A: Oo. Ang makina ay nagsasagawa ng dalawang-dimensional na compound angle cutting, na may pahalang na anggulo na nababagay mula 45° hanggang 135° at ang patayong anggulo mula 45° hanggang 90°.

Q3: Ano ang katumpakan ng pagputol?

A: Ulitin ang paghanap ng haba na tolerance ay ±0.2 mm, at ang cutting angle tolerance ay ±5′ sa ilalim ng karaniwang mga kondisyon ng operating na may wastong pinapanatili na mga blades.

Q4: Awtomatiko ba ang tamang pagpoposisyon ng ulo?

A: Oo. Ang kanang ulo ay awtomatikong gumagalaw kasama ang linear na gabay patungo sa naka-program na posisyon sa pamamagitan ng limang-axis na CNC system. Ipinasok ng operator ang nais na haba sa control panel.

Q5: Ano ang minimum na dami ng order at oras ng paghahatid?

A: Ang minimum na dami ng order ay isang set. Ang karaniwang oras ng paghahatid ay karaniwang 15–25 araw ng trabaho pagkatapos ng resibo ng deposito, depende sa kasalukuyang iskedyul ng produksyon.
