Double Miter Saw para sa Window Frame Production
Ang 45&90 Degree Double Miter Saw para sa Window Frame Production ay isang mabigat na tungkulin, mataas na precision double head cutting machine na idinisenyo para sa aluminum, PVC, UPVC at mga thermal break profile sa paggawa ng bintana, pinto at kurtina sa dingding. Naghahatid ito ng tumpak, nauulit na 45° at 90° cut na may mga burr free na gilid, na sumusuporta sa parehong single head independent at double head synchronous na operasyon para sa maximum na produktibidad. Ang tatak ng Lebulang ay gumagawa ng mataas na kalidad na makina .

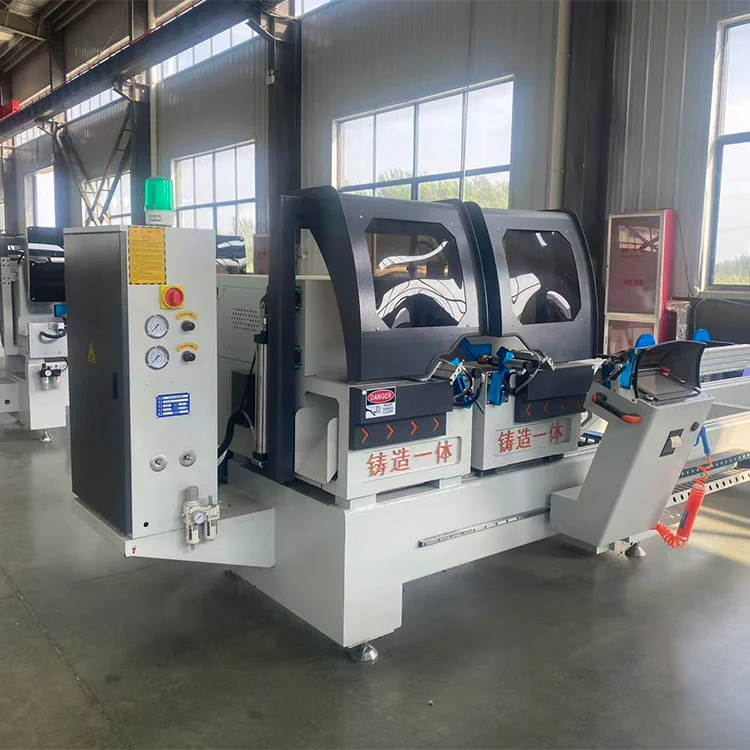

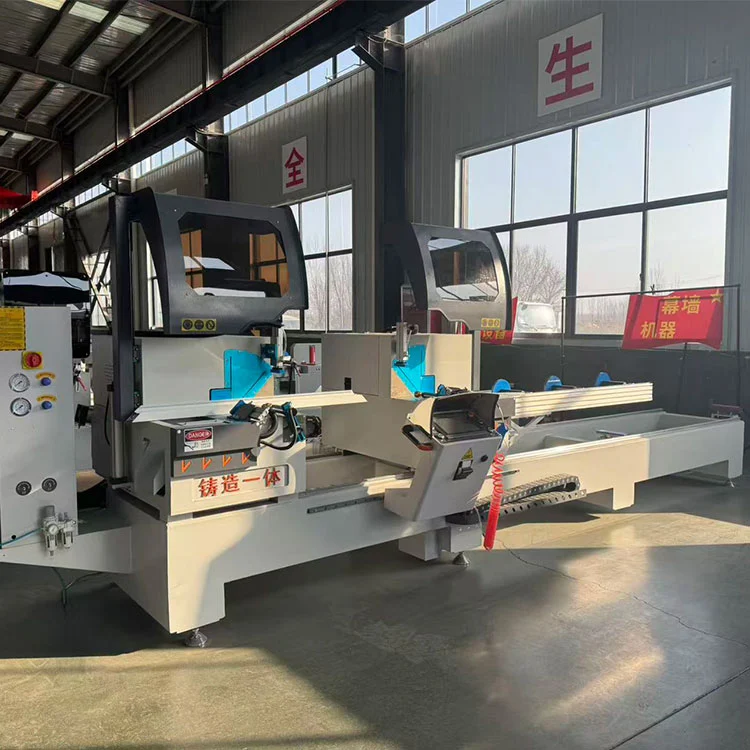

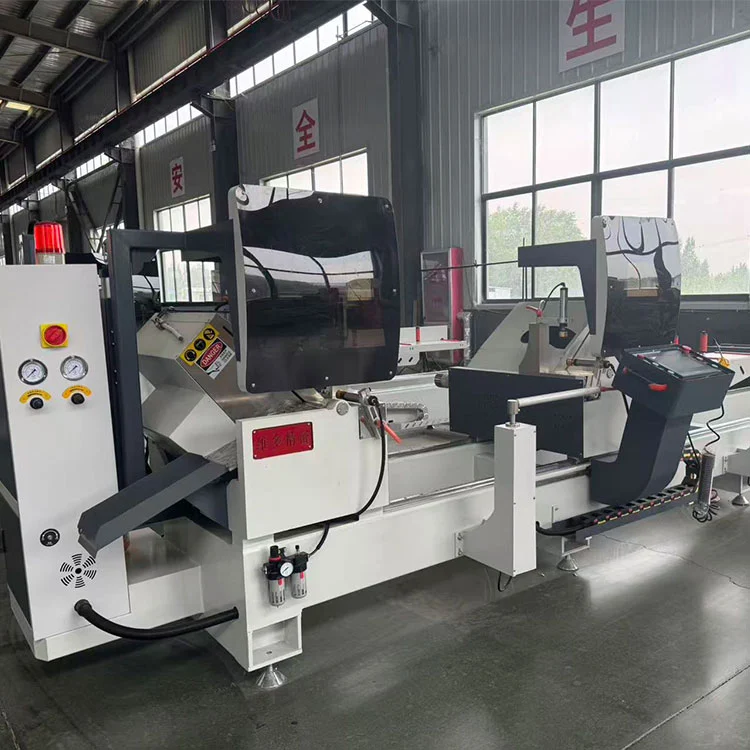

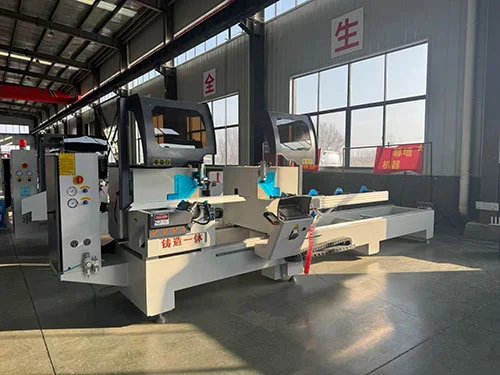

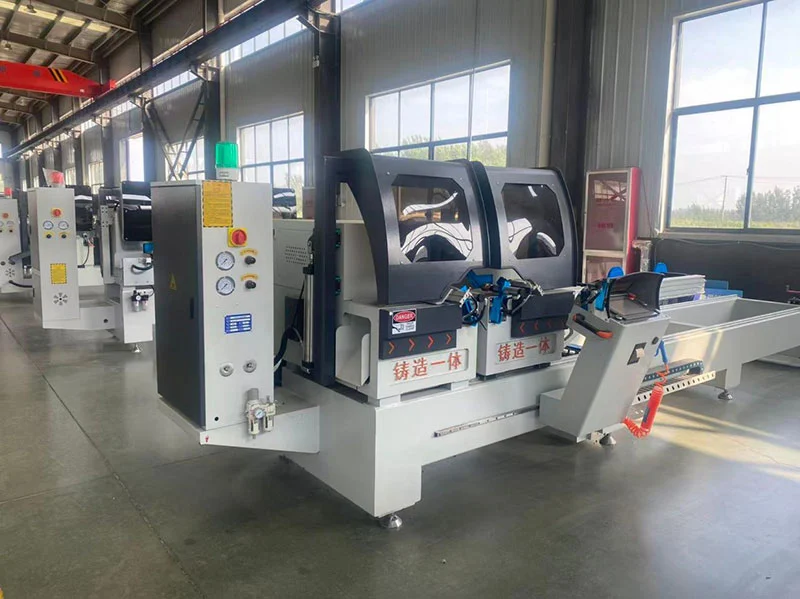

Itong Double Miter Saw para sa Window Frame Production, na itinayo sa pabrika ng Lebulang Machine sa China kung saan ginawa ang aluminum at PVC processing equipment nang halos tatlong dekada, pinuputol ang mga profile sa 45° at 90° para sa paggawa ng bintana, pinto, at kurtina sa dingding. Pinoproseso nito ang aluminum, PVC, UPVC, thermal break, at copper extrusions. Dalawang cutting head — T1 fixed at T2 motorized — umupo sa isang shared precision guide rail at maaaring gumana nang sabay-sabay, na ang kanang ulo ay ginagalaw ng isang servo drive para sa length positioning.
Ang pinagsama-samang cast workbench at direct-connected spindle motors ay bumubuo sa pangunahing istraktura. Ang bawat saw head ay pinapagana ng 3 kW motor na umiikot ng ø500 mm carbide-tipped blade sa 3000 rpm. Sinisigurado ng mga pneumatic clamp ang workpiece, at kinokontrol ng air-hydraulic damping cylinder ang feed. Ang welded steel frame at cast iron base ay gumagana kasama ng HIWIN linear rails at Schneider electric component upang mapanatili ang paulit-ulit na fixed-length na katumpakan sa loob ng ±0.1 mm at cutting surface roughness sa Ra 12.5 µm. Ang maximum na haba ng pagputol ay 5000 mm, na may function ng short-cutting na umaabot hanggang 200 mm. Sa 45° ang kapasidad ng seksyon ay 150 × 170 mm; sa 90° humahawak ito ng 150 × 345 mm, kabilang ang mga parisukat na tubo hanggang sa 150 × 200 mm.
Ang isang ganap na nakapaloob na safety guard, emergency stop, at overload na proteksyon ay pamantayan. Ang isang dedikadong chip extraction at vacuum system ay kumukuha ng humigit-kumulang 70% ng mga debris, at pinipigilan ng isang patented rotary lifting support bracket ang profile sag sa kalagitnaan ng span. Maaaring ma-import ang data sa pamamagitan ng LAN, USB, Bluetooth, o manu-manong pag-input, at ang mga interface ng control system na may karaniwang software sa pag-optimize. Ang isang label printer at isang pag-iwas sa error function - na humaharang sa pagputol kapag ang isang profile ay nahulog sa labas ng tolerance - ay naka-built in din. Ang makina ay tumatakbo sa isang 380V tatlong-phase na supply at nangangailangan ng 0.6-0.8 MPa air pressure.
Nalalapat ang certification ng CE, at tinatanggap ang mga custom na configuration ng OEM. Ang Lebulang Machine ay nagbibigay ng lagari sa isang factory-direct basis na may disenyo na naglalayong madaling araw-araw na pagpapanatili. Ang gabay sa remote na pag-install ay ibinibigay nang walang dagdag na gastos.
45&90 Degree Double Miter Saw para sa Aluminum at PVC na mga tampok ng Window:
- a. pagputol ng mga pang-industriyang profile ng aluminyo, mga profile ng PVC, mga pintuan ng aluminyo at Windows, mga materyales sa dingding na kurtina.
- b. Ang operasyon nang walang mga bihasang manggagawa, lutasin ang mga paghihirap sa pangangalap ng pabrika
- c. function ng pag-print ng label,
- d. function ng pag-iwas sa error: error sa profile na lampas sa hanay ng walang pagputol.
- e. High-precision, integrated casting workbench, integrated spindle direktang konektado motor,
- f. air-liquid damping cylinder, T1, T2 heads ay matatagpuan sa integrated guide rail.
- g. Sinusuportahan ang maramihang mga mode ng pag-import ng data: Internet, LAN, U disk, Bluetooth, manual input, atbp.
- h. Maaaring mapagtanto ang merkado karaniwang optimization software data docking.
- i. Pag-andar ng proteksyon sa kapaligiran, natatanging pag-alis ng chip, disenyo ng vacuuming, rate ng pag-vacuum ng 70%, malinis na lugar, bawasan ang dalas ng paglilinis, pagbutihin ang kahusayan sa trabaho.
- j. Nilagyan ito ng patented rotary lifting bracket para maiwasan ang cutting error na dulot ng middle droop, at nilagyan ng movable profile bracket.

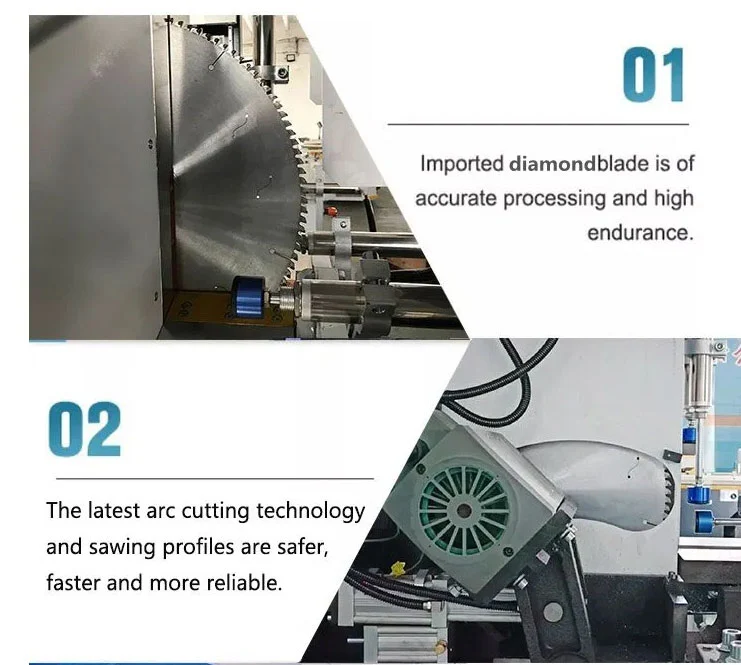

- k. Ang pinakabagong teknolohiya ng arc cutting, paglalagari ng seksyon ay mas ligtas, mas mabilis at mas maaasahan.
45&90 Degree na Double Miter Saw para sa Aluminum at PVC na Window
✅ Dual‑Angle Precision Cutting
- • Auto adjustable na mga anggulo:45° / 90°(opsyonal ang mga intermediate na anggulo)
- • ±0.1mm katumpakan ng pagpoposisyon; malinis, masikip na miter joints para sa mga frame
✅ Multi‑Material Compatibility
- • Mga hiwaaluminyo, PVC, UPVC, thermal break, tansomga profile
- • Na-optimize para sa bintana, pinto, dingding ng kurtina at mga extrusyong arkitektura
✅ Double‑Head High Efficiency
- • Dalawang naka-synchronize na ulo; sabay-sabay na pagputol sa magkabilang dulo
- • Pinaandar ng kanang ulo na servo para sa mabilis, tumpak na pagsasaayos ng haba
- • 2--3x na mas mabilis kaysa sa single-head saws; mainam para sa mass production
✅ Mga Opsyon sa Pagkontrol ng CNC/Digital
- • Digital display: mabilis na haba ng readout, simpleng operasyon
- • Pag-upgrade ng CNC: 10″ touchscreen, imbakan ng programa, USB import/export
✅ Heavy‑Duty at Stable na Build
- • Matibay na welded steel frame + cast iron base; minimal na vibration
- • Mga premium na bahagi: HIWIN linear rails, Schneider electrics, carbide-tipped blades
✅ Ligtas at User-Friendly
- • Ganap na nakapaloob na mga safety hood, emergency stop, overload na proteksyon
- • Awtomatikong pagbawi ng talim; pneumatic clamping para sa secure na profile holding
✅ CE Certified at Maaasahan
- • Sumusunod sa mga pamantayan sa kaligtasan ng EU; 24/7 tuluy-tuloy na operasyon
- • 12--24 na buwang warranty; pangmatagalang suplay ng ekstrang bahagi
Teknikal na Pagtutukoy
| Power supply | 380v 50hz |
| Nakakita ng head motor | 2× 3KW/3000r/min |
| Presyon sa pagtatrabaho | 0.6~ 0.8MPa |
| Pagkonsumo ng hangin | 60L/min |
| Haba ng pagputol | Max5000mm min 280mm(Ang short cutting function ay ang pinakamaikling 200mm) |
| Lapad ng pagputol | Pinakamataas na 150mm |
| Max. Pagputol ng dalisdis | 45°150×170mm 90°150×345mm |
| Max. square tube cutting | 150×200mm |
| Anggulo ng pagputol | 45 degree 90 degree |
| Bilis ng pagpapakain | patuloy na mabubuhay 0-4m/min |
| Ang pagtutukoy ng saw blade | ø500 × ø30 × 4.4 × Z120 |
| sukat | 6550× 1300× 1800 mm |
| timbang | 2000kgs |
| Katumpakan ng paulit-ulit na nakapirming haba | ≤ 0.1mm |
| Allowance ng anggulo ng pagputol ng seksyon | ± 3' |
| Flatness ng cutting profile | ≤ 0.02m |
| Kagaspangan ng pagputol ng profile | Ra12.5μm |
Mga Pangunahing Bahagi
- Saw Blades: Mga imported na carbide-tipped blades para sa makinis, walang burr na mga hiwa

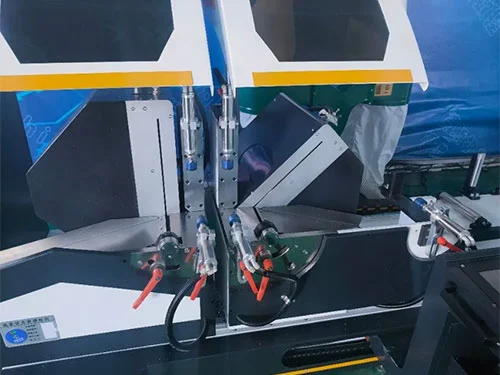

- Mga Pneumatic Clamp: Horizontal/vertical clamps para sa firm profile holding
- Linear Riles: Taiwan HIWIN precision rails para sa makinis na paggalaw
- Control Panel: Intuitive na digital display o 10″ CNC touchscreen
- Sistema ng Kaligtasan: Mga bantay na sumusunod sa CE, emergency stop, overload na proteksyon
Serbisyong After-Sales
- Warranty: 1 taon (libreng bahagi at teknikal na suporta)
- Pag-install: Available ang mga inhinyero para sa pag-install at pagsasanay sa ibang bansa
- Mga ekstrang bahagi: Pangmatagalang supply sa gastos ng pabrika
- Suporta: 24/7 online na teknikal na suporta (video call, remote diagnosis)
