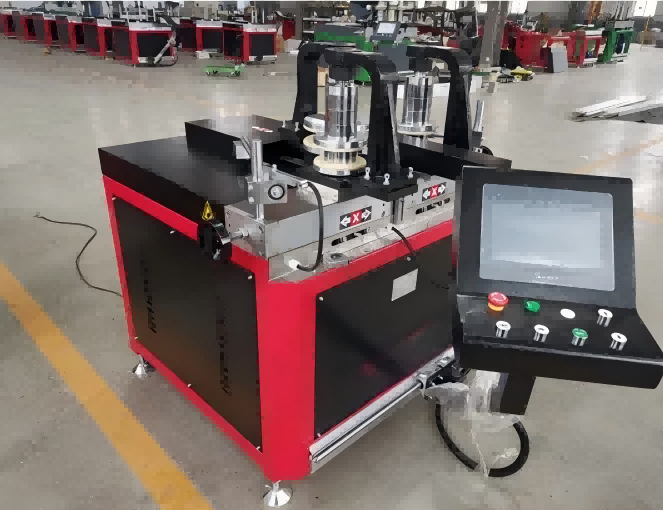

High-Precision CNC Aluminum & PVC Profile Bending Machine

Ang CNC Aluminum & PVC Profile Bending Machine na ito ay ginawa para sa architectural profile fabrication, kabilang ang mga kurtinang pader, facade, arch window, at PVC window frame. Nilagyan ng 3-roller na naka-synchronize na bending system at servo-driven na kontrol, naghahatid ito ng makinis, walang distortion na curve na may ±0.5mm na katumpakan. Tugma sa parehong aluminum extrusions at PVC/UPVC profile, sinusuportahan ng makina ang multi-radius bending sa iisang setup, na makabuluhang pinapabuti ang kahusayan sa produksyon habang binabawasan ang materyal na basura. CE certified at ganap na nako-customize, ito ang perpektong solusyon para sa modernong architectural bending application.

• Multi-materyal na compatibility:AngCNC Aluminum PVC Profile Bending Machinebinabaluktot ang mga profile ng aluminyo, PVC, UPVC, thermal break, hindi kinakalawang na asero, at tanso. Ang mga tooling set ay maaaring baguhin upang mapaunlakan ang iba't ibang grado ng materyal at mga cross-section sa loob ng kapasidad ng makina.
• 3-axis CNC positioning:Ang mga servo motor sa X, Y, at Z axes ay hinihimok sa pamamagitan ng CNC controller na may 10-inch touchscreen. Ang katumpakan ng pagpoposisyon ay ±0.02 mm. Ang mga operator ay nag-program ng mga multi-radius na hugis, arko, at compound curve nang direkta sa interface o mag-import ng data sa pamamagitan ng USB.
• Mga pagpipilian sa hydraulic thrust:Tatlong hydraulic station configuration ang inaalok — 20-tonelada, 25-tonelada, at 40-tonelada — pinili batay sa materyal ng profile, kapal ng pader, at radius ng liko na kinakailangan. Ang hydraulic pump ay nagpapatakbo nang may pinababang ingay kumpara sa mga karaniwang pang-industriya na yunit.
• Baluktot na hanay ng hugis:Ang makina ay gumagawa ng C-shape, U-shape, S-shape, full circle, ellipse, multi-radius na kumbinasyon, at custom na arc. Ang pagbuo ng mga sinturon at roller molds ay maaaring ipasadya upang tumugma sa cross-section ng profile para sa pinakamainam na kalidad ng liko.

Paano Ito Gumagana

Naglo-load ng Profile

Ang mga profile ng aluminyo o PVC ay inilalagay sa gabay sa pagpapakain at ligtas na naka-clamp upang maiwasan ang pagdulas o pag-twist sa panahon ng proseso ng baluktot.

2. 3-Roller Naka-synchronize na Baluktot

Gumagamit ang makina ng tatlong precision roller:

Top roller – nagtutulak sa profile pasulong

Dalawang side rollers - gumagalaw sa mga trajectory na kontrolado ng CNC upang maglapat ng pare-parehong presyon

Tinitiyak ng naka-synchronize na paggalaw na ito ang pare-parehong pagbuo ng arko nang walang pinsala sa ibabaw o pagpapapangit.

3. Servo-Driven Precision

Kinokontrol ng mga servo motor ang pagpoposisyon ng roller sa real time, na nagbibigay ng tumpak na feedback at paulit-ulit na pagganap ng baluktot. Awtomatikong binabayaran ng CNC system ang materyal na spring-back.

4. Multi-Radius Programming

Ang mga operator ay maaaring magprograma ng maramihang bending radii, arc segment, at buong bilog nang direkta mula sa CAD drawings. Ang makina ay nagpapatupad ng mga kumplikadong kurba nang walang manu-manong interbensyon.

5. Patuloy na Produksyon

Kapag naitakda na ang programa, inuulit ng makina ang ikot ng baluktot na may mataas na pagkakapare-pareho, na ginagawa itong angkop para sa parehong mass production at custom na mga proyekto sa arkitektura.

Daloy ng Proseso:

Naglo-load ng Profile → CNC Program Input → 3-Roller Synchronization → Servo Positioning → Multi-Radius Bending → Finished Curved Profile

Mga Pangunahing Bahagi

CNC Controller:10-inch touchscreen na may user interface para sa mga programming bend angle, radii, at multi-radius sequence. Sinusuportahan ng USB port ang pag-import at pag-export ng programa. Pinamamahalaan ng controller ang axis motion, hydraulic pressure, at cycle timing.

Hydraulic Station:Magagamit sa 20-tonelada, 25-tonelada, at 40-toneladang kumpigurasyon. Gumagamit ng imported na oil pump na pinili para sa stable na pressure output at tahimik na operasyon. Ang hydraulic circuit ay may kasamang pressure relief valve at isang filter.

Mga Mga Roller Molds:Ginawa mula sa matigas na bakal na may opsyonal na PU coating. Nakakatulong ang coating na maiwasan ang scratching o marking sa coated, anodized, o painted profile surface. Ang mga hanay ng amag ay maaaring palitan para sa iba't ibang mga cross-section ng profile.

Paghawa:Ang Taiwan HIWIN linear guide rails ay nagdadala ng mga gumagalaw na palakol. Ang mga precision gearbox at servo motor ay nagbibigay ng katumpakan sa pagpoposisyon para sa X, Y, at Z na paggalaw.

Mga aplikasyon

• Pagbaluktot ng Profile ng Kurtina sa Wall

  Architectural Facade Curved Frames

  Mga Profile ng Arch Windows at Door

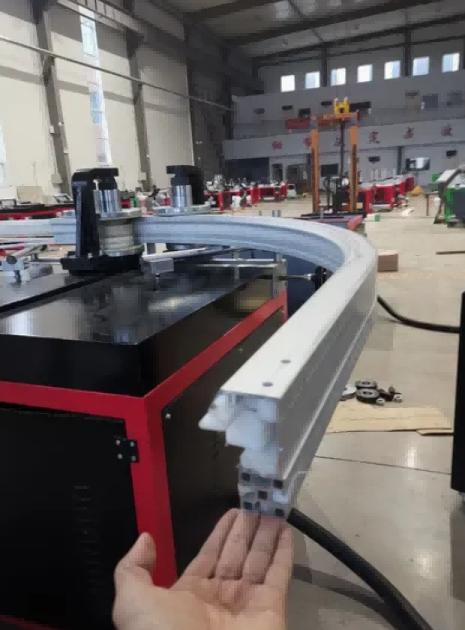

  PVC Window at Door Frame Bending

  Aluminum Cladding at Trim Bending

  Mga Profile ng Pandekorasyon na Panloob




Manufacturer at Warranty

Ang Shandong Lebulang Precision Machinery Co., Ltd., na tumatakbo bilang Lebulang Machine, ay gumawa ng aluminum at PVC processing equipment sa Jinan, China factory nito mula noong 1996. AngCNC Aluminum PVC Profile Bending Machineay ibinibigay sa factory-direct na may CE at ISO certification. Sinasaklaw ng isang taong warranty ang pangunahing istraktura. Ang malayuang teknikal na suporta, mga video sa pag-install, at isang English na manwal ay ibinibigay nang walang karagdagang gastos. Ang pag-install at pagsasanay sa lugar ay maaaring isaayos nang hiwalay. Naka-stock ang mga ekstrang bahagi tulad ng roller molds, forming belt, at hydraulic seal. Maaaring i-customize ang kulay ng makina, pagba-brand, at packaging sa ilalim ng mga kasunduan ng OEM at ODM.

FAQ

1. Ikaw ba ay isang pabrika o isang kumpanya ng kalakalan?

Kami ay isang tagagawa na may sariling pasilidad ng produksyon sa Jinan, China, na gumagana mula noong 1996.

2. Gaano katagal ang warranty ng kagamitan?

Isang taon sa pangunahing istraktura, hindi kasama ang mga bahagi ng normal na pagsusuot tulad ng mga roller molds at bumubuo ng mga sinturon.

3. Paano magbigay ng serbisyo pagkatapos ng benta?

Ang remote na gabay sa video, online na teknikal na suporta, at libreng pagpapalit ng mga may sira na bahagi sa loob ng panahon ng warranty ay ibinibigay. Maaaring isaayos ang on-site installation, commissioning, at pagsasanay sa karagdagang gastos.

4. Gaano katagal ang oras ng paghahatid?

Ang mga karaniwang makina ay nagpapadala sa loob ng 10 hanggang 20 araw ng trabaho pagkatapos matanggap ang pagbabayad ng deposito.

5. Ano pang mga makina ang ibinebenta mo?

Aluminum cutting machine, aluminum corner crimping machine, PVC welding machine, CNC drilling at milling machine, at kumpletong linya ng produksyon ng pinto at bintana.

6. Maaari bang ibaluktot ng makina ang mga profile ng thermal break?

Oo. Gamit ang naaangkop na bumubuo ng mga sinturon at roller molds, ang makina ay maaaring yumuko ng thermal break na mga profile ng aluminyo habang pinapanatili ang integridad ng insulation strip.
