High-Accuracy CNC Circular Saw para sa Industrial Aluminum Profile

Teknikal na Pagtutukoy

Paano Gumagana ang Saw

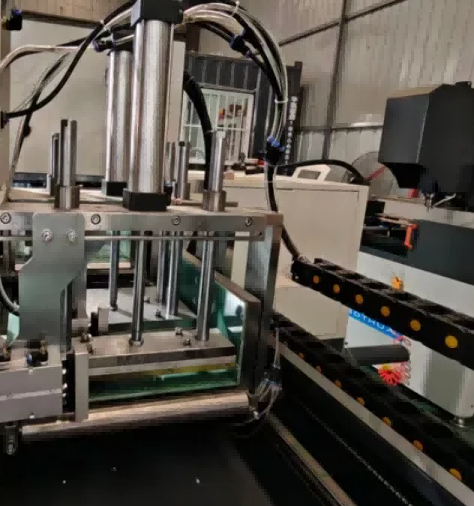

AngCNC Circular Saw para sa Industrial Aluminum Profilegumagana gamit ang servo-driven na feed axis na nagpoposisyon sa profile sa ilalim ng saw blade ayon sa haba na ipinasok sa touchscreen. Ang operator ay naglo-load ng aluminum extrusion sa input roller table, pinipili ang cutting program mula sa memorya o pumasok sa mga bagong dimensyon, at sinimulan ang cycle. Ang mga pneumatic clamp ay sumasali mula sa parehong patayo at pahalang na direksyon upang hawakan ang profile laban sa reference stop. Ang saw head, na nilagyan ng gas-liquid damping cylinder, ay bumababa sa materyal na may kontroladong feed rate upang makagawa ng isang parisukat, walang burr na hiwa. Ang isang atomized cutting fluid spray ay nagpapalamig sa talim at workpiece sa panahon ng hiwa. Matapos mabawi ang talim, ilalabas ng mga clamp at iuusad ng servo feed ang profile sa susunod na posisyon ng hiwa. Ang karaniwang configuration ay bumabawas sa 90° at ±45°. Gamit ang opsyonal na module ng CNC angle, ang ulo ng lagari ay umiikot sa anumang anggulo sa pagitan ng 22.5° at 157.5° sa ilalim ng kontrol ng programa.

Mga Pangunahing Tampok

±0.1 mm Katumpakan ng Pagputol – Tinitiyak ng servo-controlled na pagpapakain ang pambihirang repeatability.

Ganap na Awtomatikong Cycle – Pinagsamang auto-loading, clamping, cutting, at unloading.

Heavy-Duty Frame – Pinapababa ng stress ang welded steel na istraktura na nagpapababa ng vibration at nagpapahaba ng buhay ng blade.

Burr-Free Cutting – Ang na-optimize na bilis ng blade at mist cooling system ay nagpapaliit sa post-processing.

Flexible Angle Cutting – Karaniwang 45° / 90°; magagamit ang mga custom na anggulo kapag hiniling.

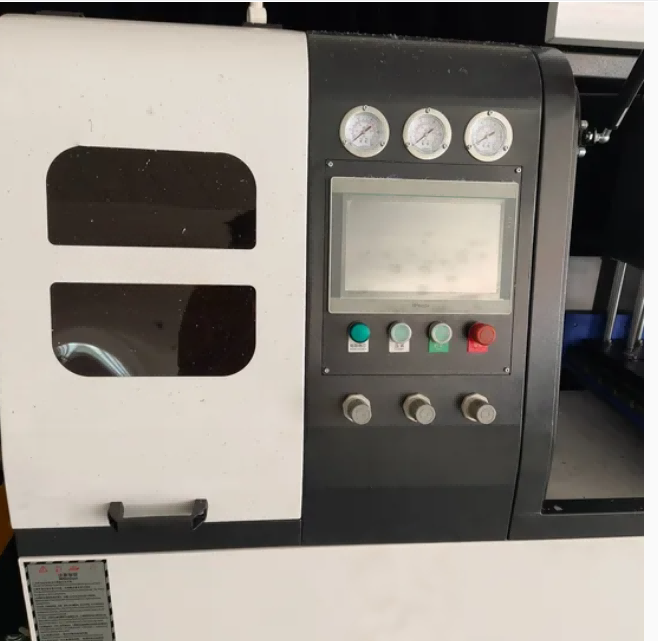

User-Friendly CNC Interface – Intuitive touchscreen HMI para sa mabilis na pag-setup at minimal na pagsasanay.

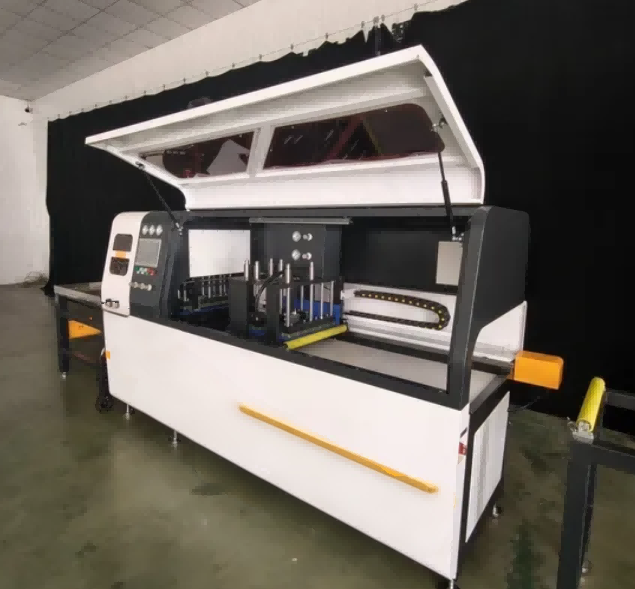

Una sa Kaligtasan – Ganap na nakapaloob na pagbabantay na may mga interlock na pangkaligtasan at de-koryenteng cabinet na sumusunod sa CE

Mga Sitwasyon ng Application

Mga profile ng window at pinto ng aluminyo

Mga sistema ng kurtina sa dingding at harapan

Pagputol ng frame ng solar panel

Pang-industriya na aluminyo extrusions

Riles transit at mga bahagi ng aluminyo ng sasakyan

Mga profile ng muwebles at heat sink

CNC Circular Saw para sa Industrial Aluminum Profile Opsyonal na Mga Module sa Pag-upgrade

1. Zero-tail cutting structure (natirang buntot ≤5mm, mataas na paggamit ng materyal)
2. Awtomatikong naglo-load at nag-unload ng roller conveyor line para sa mga profile na 6m ang haba
3. CNC arbitrary angle cutting module (22.5°--157.5°)
4. Malaking kapasidad chip storage dust collector
5. IoT remote online na diagnosis at data statistics module
6. Bundle ang multi-piece na magkakasabay na clamping fixture
7. Pasadyang pinalawig na paglalakbay sa pagpapakain hanggang sa 12000mm

Proseso ng Paggawa

Awtomatikong Naglo-load – Nilo-load ang mga profile sa pamamagitan ng roller conveyor o awtomatikong loader.

Precision Positioning – Tinitiyak ng servo-driven na pagpapakain ang eksaktong haba ng pagputol.

Secure Clamping – Ang mga pneumatic/hydraulic clamp ay humawak nang mahigpit sa mga profile.

High-Speed ​​Cutting – Ang CNC-controlled saw head ay nagsasagawa ng malinis at tumpak na mga hiwa.

Pag-alis at Paglamig ng Chip – Pinapanatiling malinis ng pinagsamang paglamig at chip conveyor ang workspace

FAQ

Anong mga profile ang maaaring gupitin ng CNC saw na ito?

A: Ito ay dinisenyo para sa mga pang-industriyang aluminum profile, kabilang ang mga seksyon ng bintana/pinto, mga dingding ng kurtina, at mga solar frame. Available ang mga custom na solusyon para sa mas malalaking extrusions.

Q2: Ang makina ba ay ganap na awtomatiko?

A: Oo. Sinusuportahan nito ang awtomatikong pagpapakain, pag-clamping, pagputol, at pagbabawas, na nangangailangan lamang ng isang operator.

Q3: Maaari ba itong mag-cut sa mga anggulo maliban sa 90°?

A: Oo. Sinusuportahan ng mga karaniwang modelo ang 45° at 90°; magagamit ang custom na angle cutting kapag hiniling.

Q4: Ano ang katumpakan ng pagputol?

A: Ang katumpakan ng pagpapakain ay ±0.1 mm, na tinitiyak ang mataas na repeatability para sa mass production.
