CNC Circular Saw para sa Industrial Aluminum Profile

Teknikal na Pagtutukoy

Paano Gumagana ang Saw

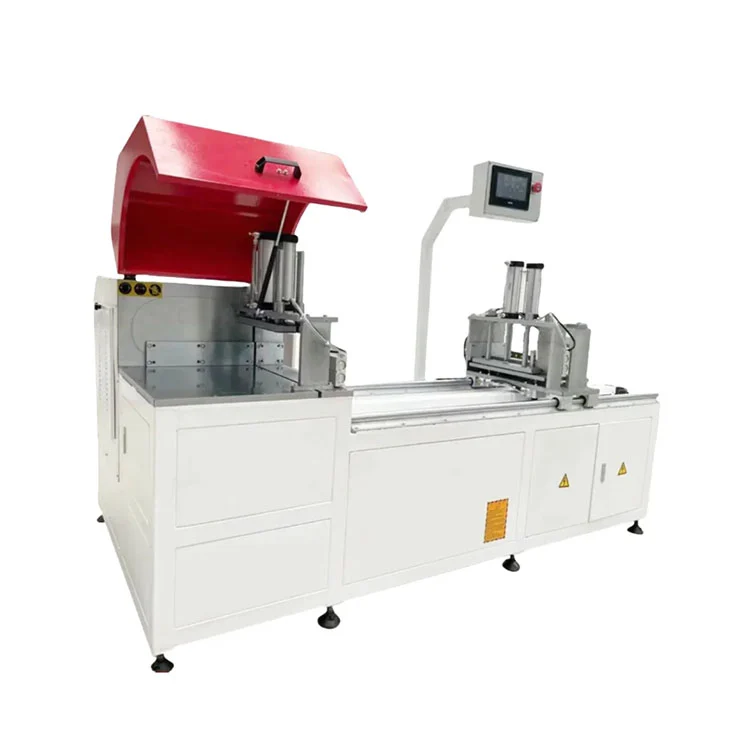

AngCNC Circular Saw para sa Industrial Aluminum Profilegumagana gamit ang servo-driven na feed axis na nagpoposisyon sa profile sa ilalim ng saw blade ayon sa haba na ipinasok sa touchscreen. Nilo-load ng operator ang aluminum extrusion sa input roller table, pinipili ang cutting program mula sa memorya o pumasok sa mga bagong dimensyon, at sinimulan ang cycle. Ang mga pneumatic clamp ay sumasali mula sa parehong patayo at pahalang na direksyon upang hawakan ang profile laban sa reference stop. Ang saw head, na nilagyan ng gas-liquid damping cylinder, ay bumababa sa materyal na may kontroladong feed rate upang makagawa ng isang parisukat, walang burr na hiwa. Ang isang atomized cutting fluid spray ay nagpapalamig sa talim at workpiece sa panahon ng hiwa. Matapos mabawi ang talim, ilalabas ng mga clamp at iuusad ng servo feed ang profile sa susunod na posisyon ng hiwa. Ang karaniwang configuration ay bumabawas sa 90° at ±45°. Gamit ang opsyonal na module ng CNC angle, ang ulo ng lagari ay umiikot sa anumang anggulo sa pagitan ng 22.5° at 157.5° sa ilalim ng kontrol ng programa.

Mga Pangunahing Bahagi

• Servo feed axis:Ang AC servo motor ay nagtutulak sa X-axis ball screw para sa pagpoposisyon ng profile. Ang katumpakan ng pagpoposisyon ay ±0.05 mm, na may tolerance ng paulit-ulit na pagputol sa loob ng ±0.1 mm. Ang mga karaniwang feed travel handle ay may mga cut na haba mula 350 mm hanggang 6500 mm.
• Saw head assembly:Ang 5.5 kW o 7.5 kW na motor ay nagtutulak ng tungsten carbide circular saw blade sa 2800 rpm. Kinokontrol ng gas-liquid damping cylinder ang vertical feed rate upang tumugma sa kapal ng materyal at paglo-load ng blade.

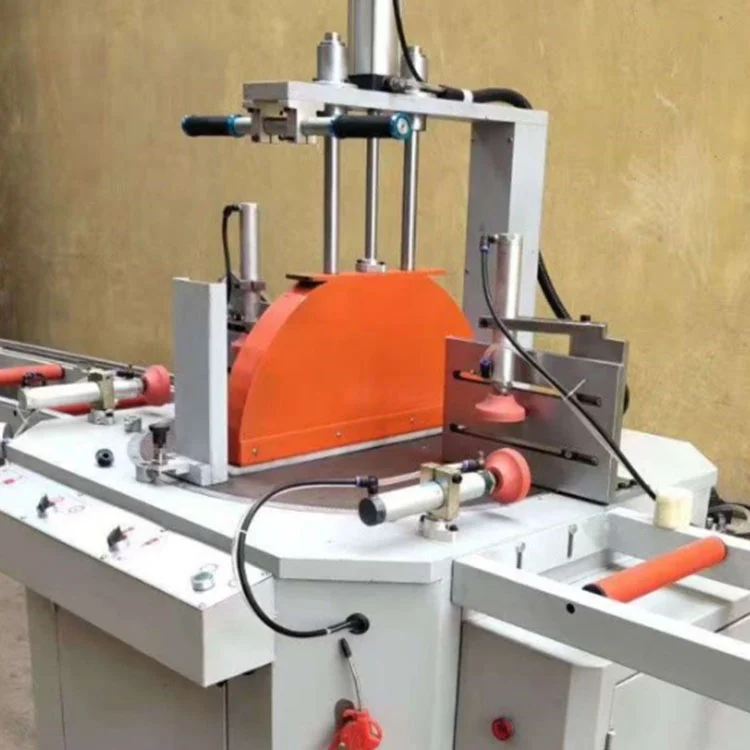

• Pneumatic clamping system:Ang dalawahang patayo at pahalang na clamp na may malambot na panga ay humawak sa profile laban sa likod na bakod at mesa. Ang puwersa ng pag-clamping ay nababagay sa pamamagitan ng air pressure regulator na itinakda sa pagitan ng 0.5 at 0.8 MPa.
• CNC controller at touchscreen:Ang isang imported na PLC na ipinares sa isang 10-pulgada na multi-language na touchscreen ay humahawak sa pag-iimbak ng programa, haba ng input, pagpili ng anggulo, at kontrol ng ikot. Ang USB at koneksyon sa network ay sinusuportahan para sa paglilipat ng programa.

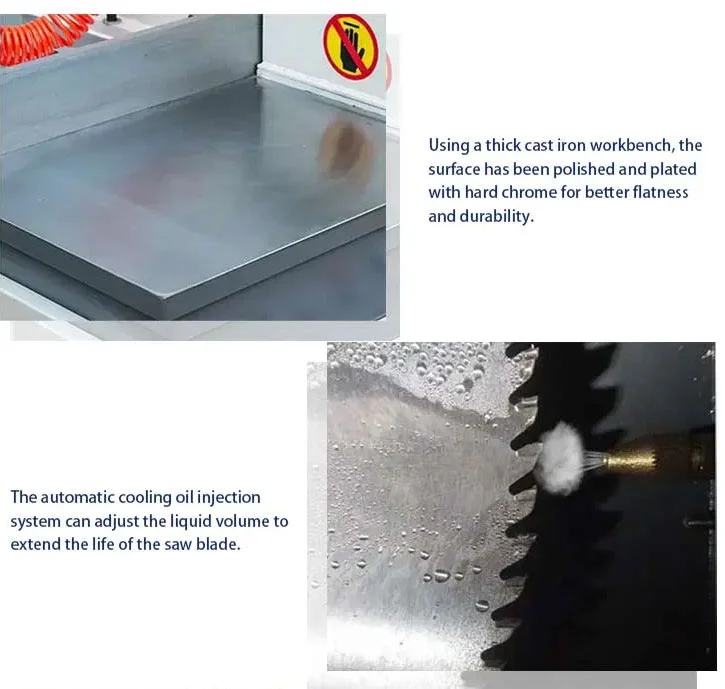

• Sistema ng pagpapadulas ng paglamig:Ang isang awtomatikong atomized cutting fluid system ay naglalagay ng ambon ng lubricant sa blade at cutting zone. Binabawasan nito ang alitan, pinapahaba ang buhay ng talim, at nakakatulong na makagawa ng malinis na ibabaw na hiwa.
• Pangkaligtasang enclosure:Ang isang ganap na nakapaloob na blade guard ay sumasakop sa cutting area. Isang emergency stop button at collision protection sensor ang huminto sa makina kung may nakitang balakid sa blade path.

CNC Circular Saw para sa Industrial Aluminum Profiles Standard Accessories

1. CNC servo feeding control system + 10-inch multi-language touch screen
2. Imported na tungsten carbide circular saw blade para sa aluminyo
3. Gas-liquid damping cutting saw head assembly
4. Dual pneumatic automatic clamping device na may malambot na anti-scratch jaws
5. Awtomatikong pagpapalamig na sistema ng sirkulasyon ng pagpapadulas
6. Buong nakapaloob na safety blade na proteksiyon na takip
7. Pipeline ng koleksyon ng alikabok ng aluminyo chip
8. Pindutan ng emergency stop, sensor ng proteksyon ng banggaan
9. Kumpletuhin ang English operation & maintenance manual, spare parts toolkit

CNC Circular Saw para sa Industrial Aluminum Profile Opsyonal na Mga Module sa Pag-upgrade

1. Zero-tail cutting structure (natirang buntot ≤5mm, mataas na paggamit ng materyal)
2. Awtomatikong loading at unloading roller conveyor line para sa 6m long profile
3. CNC arbitrary angle cutting module (22.5°--157.5°)
4. Malaking kapasidad chip storage dust collector
5. IoT remote online na diagnosis at data statistics module
6. Bundle ang multi-piece na magkakasabay na clamping fixture
7. Pasadyang pinalawig na paglalakbay sa pagpapakain hanggang sa 12000mm

Saklaw ng Application

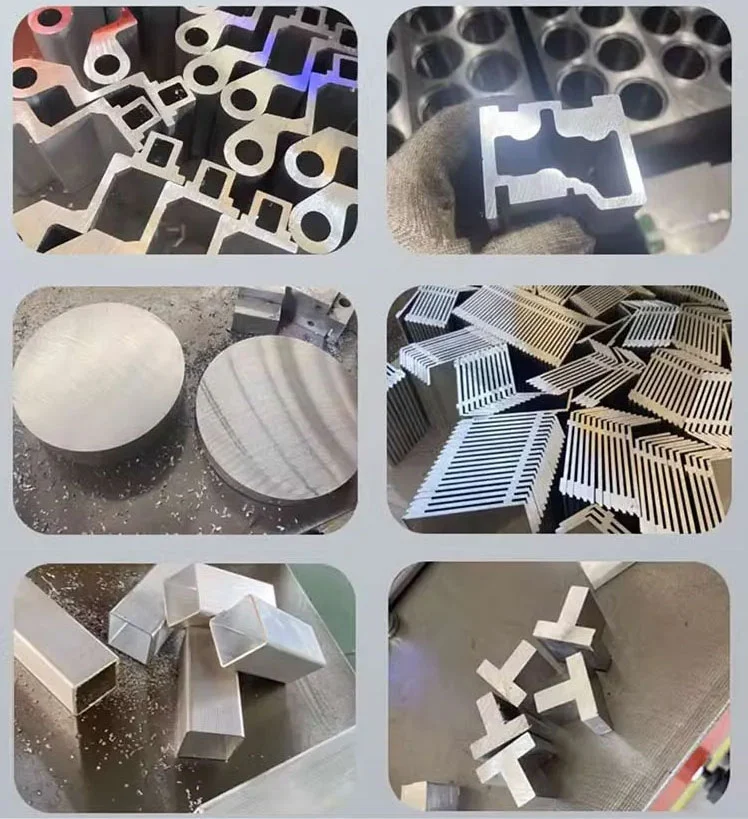

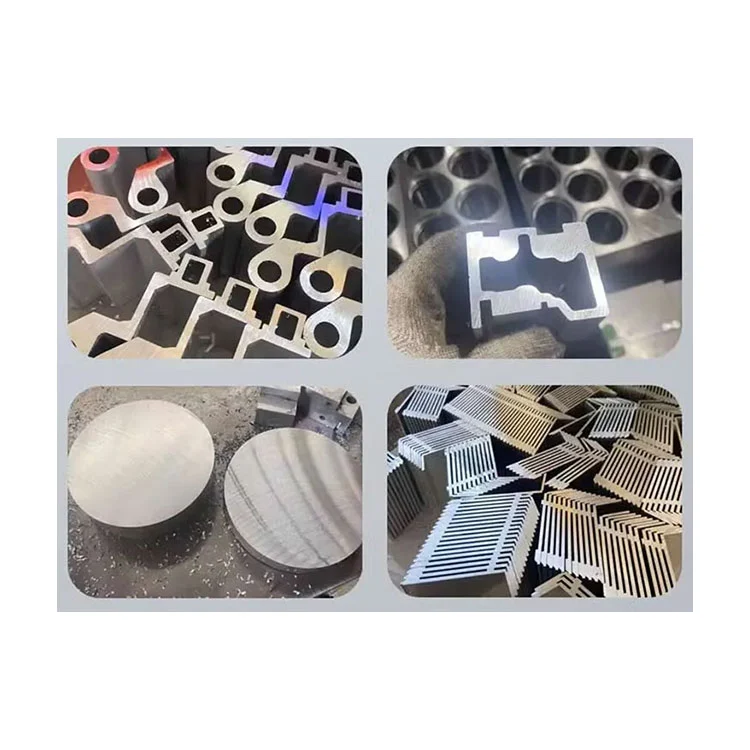

AngCNC Circular Saw para sa Industrial Aluminum Profileay ginagamit sa mga kapaligiran ng produksyon kung saan ang mga aluminyo extrusions ay pinutol sa haba bago ang karagdagang machining o pagpupulong. Kasama sa mga karaniwang gamit ang pagputol ng mga profile ng frame para sa mga bintana at pinto, mga kurtina sa dingding na mullions at transom, pang-industriya na aluminum structural na mga miyembro, solar panel mounting rails, at architectural decorative profiles. Ang saw ay maaaring magproseso ng solid at guwang na mga seksyon ng aluminyo, thermal break profile, at light copper o PVC extrusions sa loob ng cross-section capacity nito. Gamit ang opsyonal na arbitrary angle module, gumagawa din ito ng mga angled cut para sa gable-end frame, trapezoidal window, at multi-sided architectural assemblies.

Ang aming Serbisyo

1. Isang minimum na isang taong warranty mula sa petsa ng pag-commissioning.
2. Komplimentaryong konsultasyon bago, habang, at pagkatapos ng pagbebenta.
3. Komplimentaryong pagpaplano ng proyekto at disenyo ng layout.
4. Komplimentaryong pag-debug ng kagamitan hanggang sa gumana ang lahat ng function gaya ng tinukoy.
5. Komplimentaryong koordinasyon ng long-distance shipping arrangement.
6. Komplimentaryong pagsasanay sa pagpapatakbo at pagpapanatili ng kagamitan.
7. Isang taong kumpletong warranty at panghabambuhay na serbisyo sa pagpapanatili.
