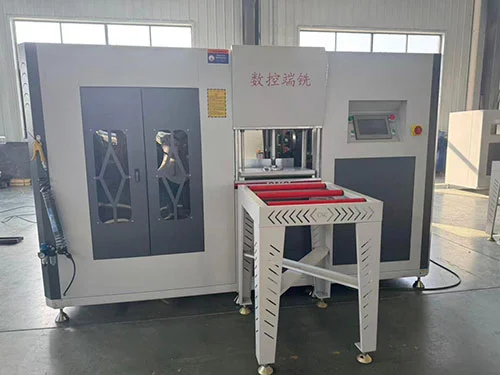

Dual Cut 4+2 Axis End Miller Thermal Break Aluminum Production Line

Ang double-cut 4+2 shaft end milling na thermally broken aluminum profile production line na ito ay ginawa ng Lebulang Machine sa pabrika nito sa Jinan, China. Ang kumpanya ay gumagawa ng aluminum alloy na kagamitan sa pinto at bintana mula noong 1996, at ang linya ng produksyon ay direktang ibinebenta mula sa pabrika. Tinatanggap ang mga configuration ng OEM/ODM. Ang end miller na ito ay idinisenyo para sa mataas na volume na produksyon ng mga thermal break profile, gamit ang dalawang independiyenteng spindle na pumuputol sa magkabilang direksyon nang walang idle return stroke. Pinoposisyon ng 4+2 axis CNC system ang mga spindle at awtomatikong inililipat ang kanilang oryentasyon sa pagitan ng 0° at 90°. Ang cast-iron base, linear guide rails, at ball-screw drive ay nagpapanatili ng katumpakan ng pagpoposisyon sa loob ng ±0.02mm, at isang 7‑inch touchscreen na may mga pre-loaded na programa ang namamahala sa mga setting.

Dual Cut 4+2 Axis End Miller Thermal Break Aluminum Production Line

• Dual-cut system:Dalawang independiyenteng spindle, isang pasulong at isang reverse, ay nagbibigay-daan sa pagputol sa magkabilang direksyon kasama ang profile. Ang milling cycle ay hindi nangangailangan ng idle return stroke, na nagpapababa ng kabuuang cycle ng oras kumpara sa mga single-spindle machine na pumuputol sa isang direksyon lamang.
• 4+2 axis CNC control:Apat na servo axes ang namamahala sa linear profile feeding at positioning; dalawang karagdagang rotary axes ang awtomatikong inililipat ang mga spindle sa pagitan ng 0° at 90°. Pinahihintulutan ng layout na ito ang pagtatapos ng paggiling, pagputol ng tenon, at pagbingaw sa mga mullions, reinforced mullions, at mga profile ng frame nang walang manu-manong pagbabago sa tooling.
• Thermal break aluminum compatibility:Ang cutter geometry at clamping arrangement ay idinisenyo para sa mga thermal break profile, kung saan ang insulating strip ay dapat manatiling buo at ang milled surface ay dapat magbigay ng mahigpit na magkasanib na pagkakatugma para sa mahusay na thermal performance sa natapos na window o door assembly.

Dual Cut 4+2 Axis End Miller Thermal Break Aluminum Production Line

• Katumpakan at katatagan:Ang base ng makina ay cast iron, na nagbibigay ng masa sa mamasa-masa na panginginig ng boses sa panahon ng paggiling. Ang mga linear guide rails at ball‑screw drive sa mga positioning axes ay nagpapanatili ng repeatability sa loob ng ±0.02mm sa ilalim ng pare-parehong operasyon. Ang mga pneumatic clamp na may rubber-faced jaws ay humahawak sa profile nang ligtas nang hindi minarkahan ang ibabaw nito.

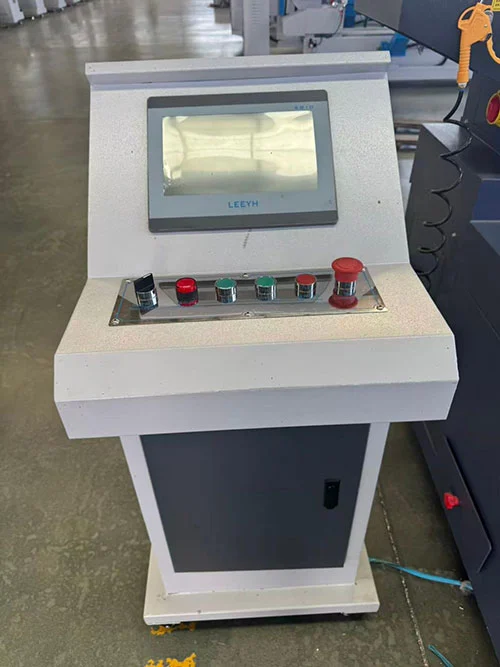

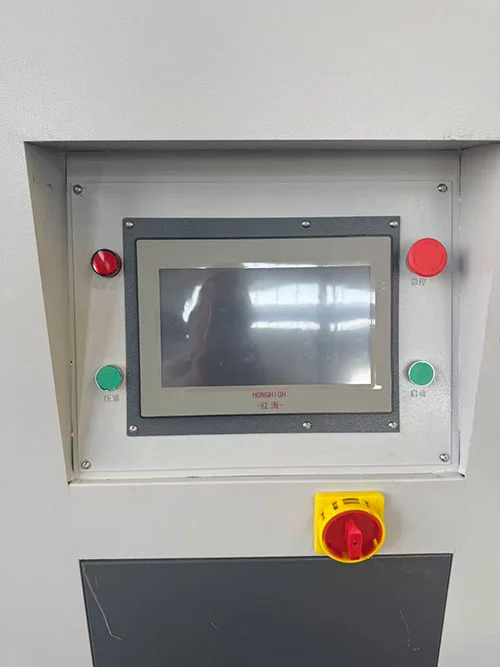

• Operasyon at programming:Ang isang 7‑inch touchscreen interface (ESTUN o Schneider CNC system) ay nag-iimbak ng mga karaniwang ginagamit na profile program. Maaaring maalala ng operator ang isang preset o direktang magpasok ng mga bagong dimensyon. Maaaring awtomatikong i-load ng isang opsyonal na function ng pag-scan ng QR code ang kaukulang machining program, na binabawasan ang oras ng pag-setup at ang potensyal para sa mga error sa pag-input.

Dual Cut 4+2 Axis End Miller Thermal Break Aluminum Production Line Applications

• Thermal break aluminum door at window mullion / transom end milling
• Frame at sash profile tenon at pagpoproseso ng uka
• Curtain wall aluminum profile end face machining
• Mga linya ng produksyon ng high-volume na aluminum window

Paano Ito Gumagana

AngDual Cut 4+2 Axis End Miller Thermal Break Aluminum Production Linegumagana sa operator na naglo-load ng thermal break na aluminum profile sa mga pneumatic clamp. Pinoposisyon ng 4+2 axis CNC control ang mga spindle sa naaangkop na anggulo (0° o 90°) at ginagalaw ang mga ito sa kahabaan ng mga linear axes upang i-mill ang mga dulo ng profile. Ang isang spindle ay pumutol sa pasulong na pass, at ang pangalawang spindle, na umiikot sa kabaligtaran na direksyon, ay nakumpleto ang hiwa sa return pass - o pareho ay maaaring makina ng magkaibang mga mukha nang sabay-sabay, depende sa programa. Ang lalim ng paggiling, haba ng tenon, at mga sukat ng uka ay itinakda sa pamamagitan ng touchscreen. Ang dual-cut na aksyon ay nangangahulugan na ang mga spindle ay nasa buong cycle, at ang profile ay handa na para sa susunod na hakbang sa pagpoproseso kapag ang mga clamp ay lumabas.

Mga Pangunahing Bahagi

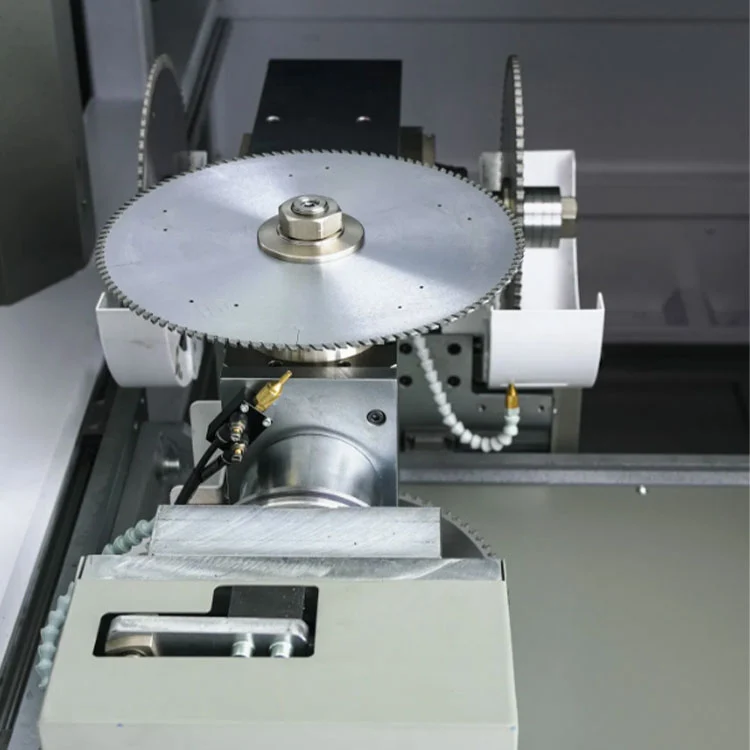

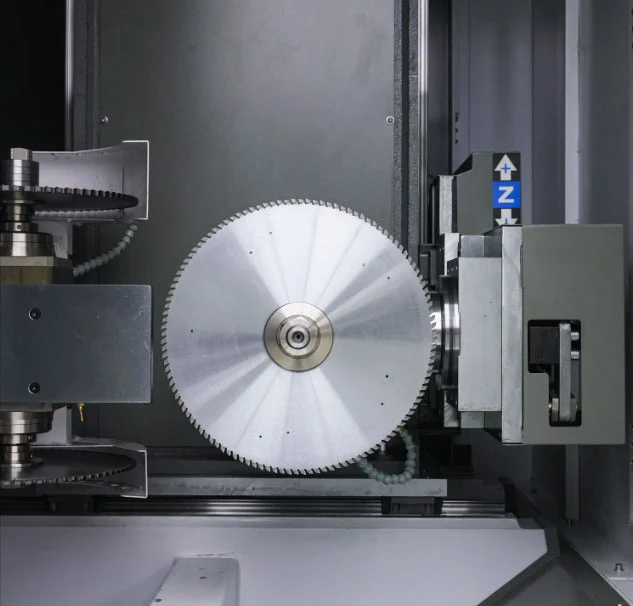

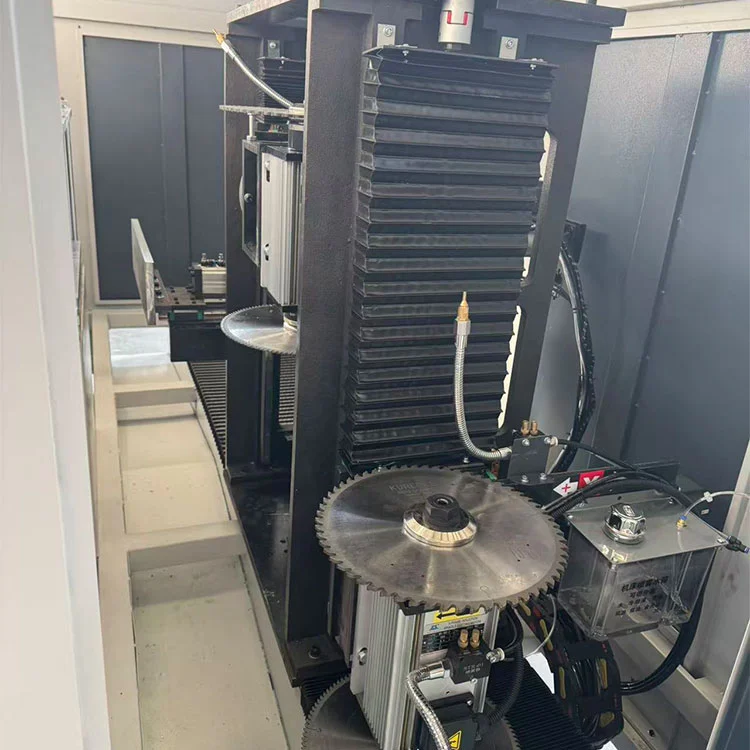

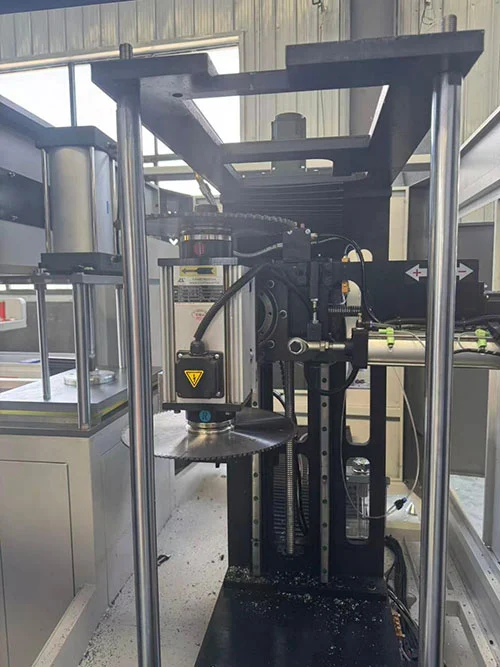

• Kambal na spindle (2×3kW):Ang bawat spindle motor ay naghahatid ng 3kW sa 2800rpm at tumatanggap ng mga milling cutter mula φ230mm hanggang φ350mm. Ang isang spindle ay naka-configure para sa clockwise rotation, ang isa para sa counter-clockwise, na nagpapagana ng bidirectional cutting nang walang repositioning.

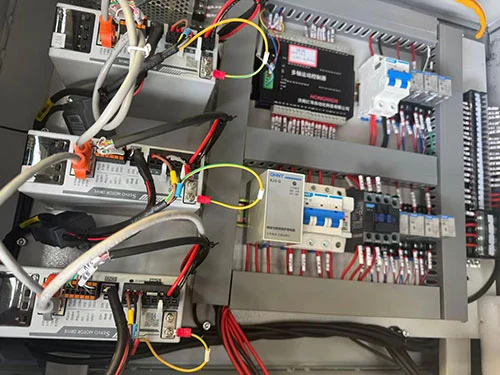

• 4+2 axis CNC system:Ang CNC controller (ESTUN o Schneider) ay nag-coordinate ng apat na linear servo axes (profile feed at tool positioning) at dalawang rotary axes (spindle angle switching). Maaaring i-load ang mga program sa pamamagitan ng USB, touchscreen, o opsyonal na QR code scanner.
• Cast-iron base at mga linear na gabay:Ang mabigat na cast‑iron bed ay nagbibigay ng matatag na pundasyon. Tinitiyak ng mga linear guide rails at precision ball screw ang makinis, tumpak na paggalaw ng axis na may kaunting backlash.
• Pneumatic clamping na may proteksyon ng goma:Ang mga clamp ay ligtas na humahawak sa profile habang nagpapaikut-ikot. Ang mga contact surface ay nilagyan ng mga rubber pad upang maiwasan ang mga gasgas sa ibabaw at pagpapapangit ng aluminum.
• Dust extraction port:Ang isang punto ng koneksyon para sa isang sistema ng pagkuha ng alikabok ay tumutulong na panatilihing malinis ang lugar ng trabaho sa mga aluminum chips sa patuloy na operasyon.

Teknikal na Pagtutukoy

• Power Supply: 380V / 50Hz / 3Ph
• Kabuuang Power: 8.8 kW (2 × 3 kW spindle motors + servo drives)
• Bilis ng Spindle: 2800 rpm
• Diameter ng Milling Cutter: φ230--φ350 mm (nako-customize)
• Gumaganang Presyon ng Hangin: 0.5--0.8 MPa
• Max Milling Depth: 80 mm
• Max na Laki ng Profile: Lapad ≤120 mm, Taas ≤150 mm
• Dimensyon ng Machine: 1700 × 800 × 1500 mm
• Timbang: ≈ 450 kg

Pabrika at After-Sales

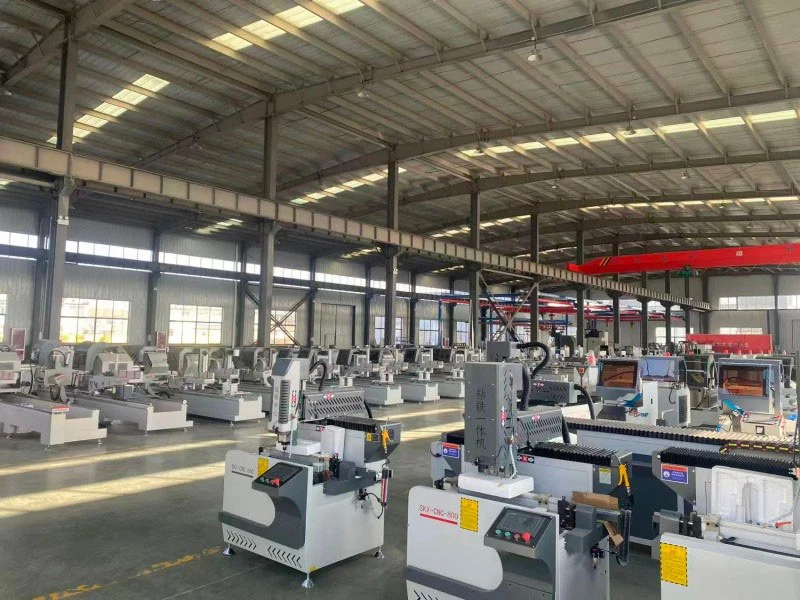

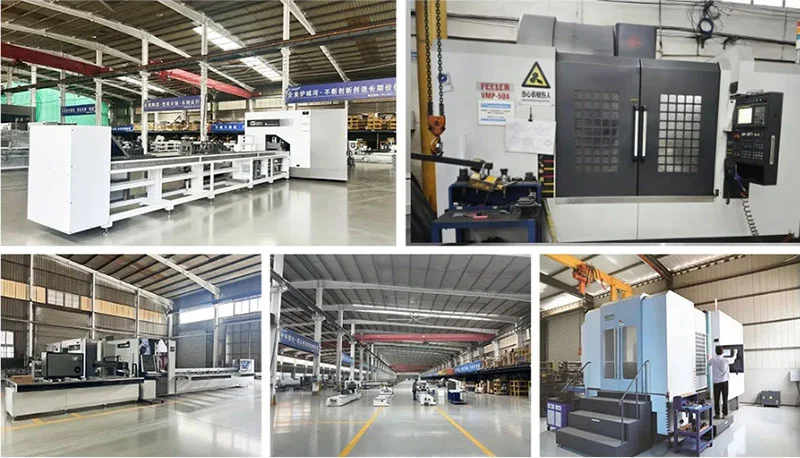

Pinaandar ng Lebulang Machine ang site ng produksyon nito sa Jinan mula noong 1996, paggawa ng window, pinto, at mga profile processing machine. AngDual Cut 4+2 Axis End Miller Thermal Break Aluminum Production Linedirektang nagpapadala mula sa pabrika na may mga sertipiko ng CE at ISO. Ang isang taong structural warranty ay pamantayan. Ang mga walkthrough sa remote na pag-install, media ng pagsasanay, at online na suporta ay kasama nang walang bayad. Ang mga consumable — cutter, jaws, seal — ay iniingatan sa stock. Maaaring isaayos ang on-site commissioning.

FAQ

T: Mahawakan ba ng iyong kagamitan ang parehong mga profile sa bintana/pinto at mga profile sa dingding na kurtina ng aluminyo?

A: Oo. Gumagawa ang aming pabrika ng mga matatalinong makina para sa paggawa ng mga pinto, bintana, at kurtina sa dingding. Halimbawa, pinangangasiwaan ng workstation ng G20/G50 ang full-process na machining, habang ang aming LBL-brand ay nag-cut ng mga profile sa mga anggulo mula 45° hanggang 135°. Inirerekomenda namin ang mga kagamitan batay sa iyong partikular na pangangailangan sa produksyon.

Q: Ang operation complex ba? Kailangan ko ba ng maraming bihasang manggagawa?

A: Idinisenyo namin ang mga makina na paandarin nang may kaunting pagsasanay. Ang CNC system ay nag-iimbak ng mga preset na programa, at ang interface ay gumagamit ng mga direktang menu. Walang kinakailangang advanced na kaalaman sa programming. Nagbibigay kami ng mga libreng materyales sa pagsasanay, malayong gabay, at mga video sa pag-install upang matulungan ang iyong mga tauhan na maging mahusay nang mabilis.

Q: Paano ang tungkol sa katumpakan ng pagproseso at pangmatagalang katatagan?

A: Gumagamit kami ng cast-iron machine body, linear guide rails, at ball-screw drive na may mga servo motor. Ang mga pangunahing bahagi ay mula sa kinikilalang internasyonal na mga supplier. Ang mga tool na may tip na diyamante at mga awtomatikong sistema ng pagpapadulas ay nakakatulong na mapanatili ang kalidad ng pagputol at pahabain ang buhay ng bahagi, na sumusuporta sa pare-parehong katumpakan sa paglipas ng panahon.

Q: Anong after-sales service ang ibinibigay mo?

A: Nag-aalok kami ng 24-oras na online na suporta, isang taong warranty, at panghabambuhay na serbisyo sa pagpapanatili. Available ang malayuang pag-troubleshoot sa pamamagitan ng video call. Kung kinakailangan ang isang on-site na pagbisita, maaari naming ayusin ito sa dagdag na bayad. Ang mga ekstrang bahagi ay pinananatiling nasa stock at maaaring maipadala nang mabilis.
