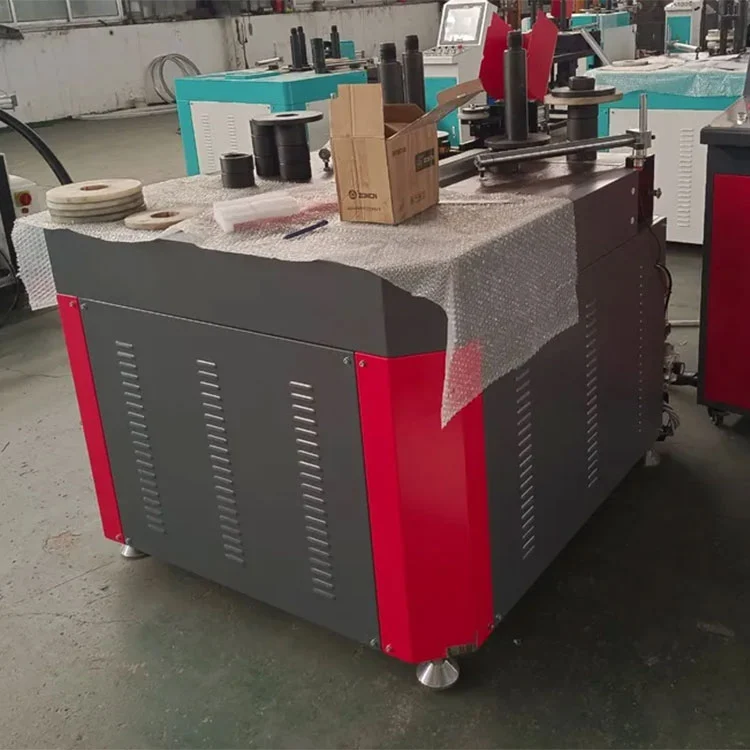

CNC Four Head Corner Crimping Machine

Mga Pangunahing Tampok

• Four-head sabay-sabay na crimping:AngCNC Four Head Corner Crimping Machinekinukumpleto ang lahat ng apat na sulok ng isang frame sa isang ikot ng pagpindot. Binabawasan nito ang oras ng paghawak kumpara sa mga alternatibong single-head o double-head, kung saan dapat i-reposition at muling i-clamp ang frame para sa bawat pares ng mga sulok.
• Pagpoposisyon ng servo ng CNC:Ang bawat crimping head ay nakaposisyon ng isang servo motor na nagmamaneho ng ball screw. Pinipili ng operator ang laki ng frame sa touchscreen, at awtomatikong gumagalaw ang mga ulo sa mga kinakailangang posisyon. Ang parehong sistema ay nag-iimbak ng maraming mga recipe ng frame. Ang katumpakan ng paulit-ulit na pagpoposisyon ay tinukoy sa ±0.1 mm, na may diagonal na error na karaniwang nasa loob ng 1 mm at seam error sa ibaba 0.15 mm sa ilalim ng maayos na inihandang mga profile.
• Saklaw ng laki ng frame:Pinangangasiwaan ng makina ang mga frame mula 550 × 550 mm hanggang 1800 mm ang taas at 3000 mm ang lapad, na sumasaklaw sa karamihan ng mga sukat ng aluminum window at door frame na makikita sa residential at commercial production.
• Hydraulic crimping system:Ang bawat ulo ay hinihimok ng isang hydraulic cylinder na may na-rate na presyon ng langis na 15 MPa at isang kabuuang puwersa ng crimping na 48 kN. Gumagamit ang hydraulic circuit ng two-stage high-low pressure sequence: ang mabilis na approach na stroke ay nagpapababa ng cycle time, habang ang high-pressure hold sa dulo ng stroke ay nagsisiguro ng mahigpit na sulok na koneksyon.
• Pneumatic moving clamps:Awtomatikong umuusad ang mga clamping unit para sa pag-load ng frame at bawiin pagkatapos mag-crimping para sa pagbabawas. Ang puwersa ng pag-clamping ay inilalapat mula sa dalawang direksyon upang hawakan ang profile sa posisyon at mabawasan ang panganib ng pagpapapangit sa panahon ng pagpindot sa stroke.

Teknikal na Pagtutukoy

Paano Ito Gumagana

AngCNC Four Head Corner Crimping Machinegumagana sa isang sequence na nagsisimula sa pagpasok ng dimensyon ng frame sa touchscreen. Ang apat na crimping head, bawat isa ay naka-mount sa servo-driven na ball screw axes, ay awtomatikong lumilipat sa mga naka-program na posisyon. Inilalagay ng operator ang hiwa at inihandang mga profile ng aluminyo sa mga clamping fixture. Ang mga pneumatic clamp ay nakikipag-ugnayan upang hawakan ang mga profile sa lugar, na naglalagay ng presyon mula sa parehong patayo at pahalang na direksyon. Kapag na-clamp, ang hydraulic circuit ay nag-a-activate sa dalawang yugto: ang isang low-pressure na mabilis na pag-usad ay gumagalaw sa mga tool ng crimping sa mga sulok ng profile, at ang isang high-pressure na hold ay nalalapat ang buong 48 kN crimping force upang makumpleto ang magkasanib na sulok. Pagkatapos ng oras ng pag-hold, ang mga clamp ay ilalabas, ang mga crimping tool ay binawi, at ang natapos na frame ay maaaring alisin. Ang lahat ng apat na sulok ay nakumpleto sa isang cycle, kaya ang frame ay hindi kailangang i-reposition.

Mga Pangunahing Bahagi

• Mga servo motor at ball screw:Ang bawat isa sa apat na ulo ay independyenteng nakaposisyon sa pamamagitan ng isang AC servo motor na isinama sa isang precision ball screw. Ang pagsasaayos na ito ay nagbibigay ng ±0.1 mm na repeatability at nagbibigay-daan sa mga ulo na muling iposisyon para sa iba't ibang laki ng frame nang walang manu-manong pagsasaayos.
• Hydraulic power unit:Ang isang 60-litro na tangke ay nagsu-supply ng langis sa apat na hydraulic cylinder sa pamamagitan ng manifold na may mga pressure control valve. Ang high-low pressure na two-stage sequence ay pinamamahalaan ng PLC sa pamamagitan ng solenoid valves.

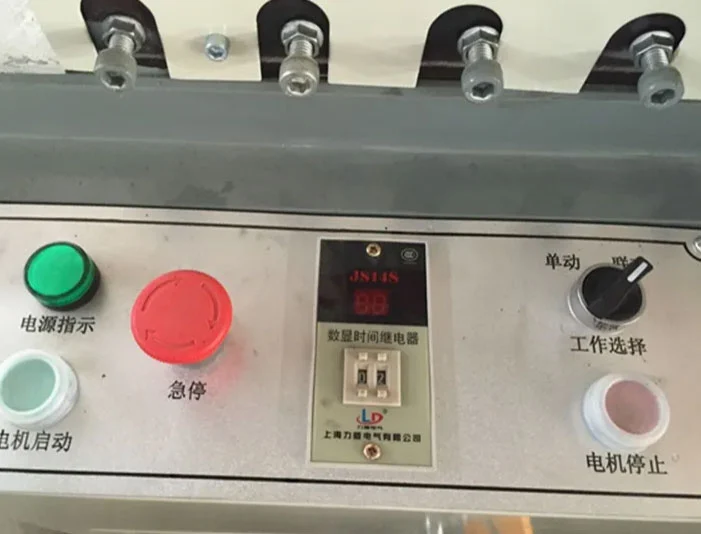

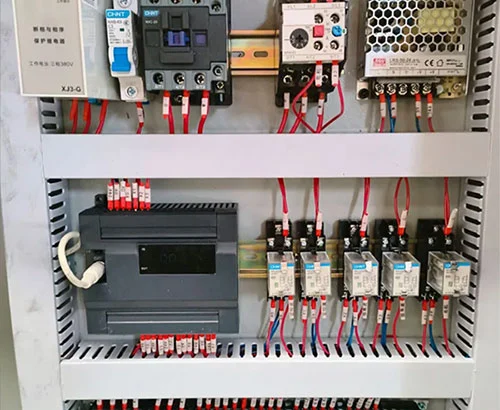

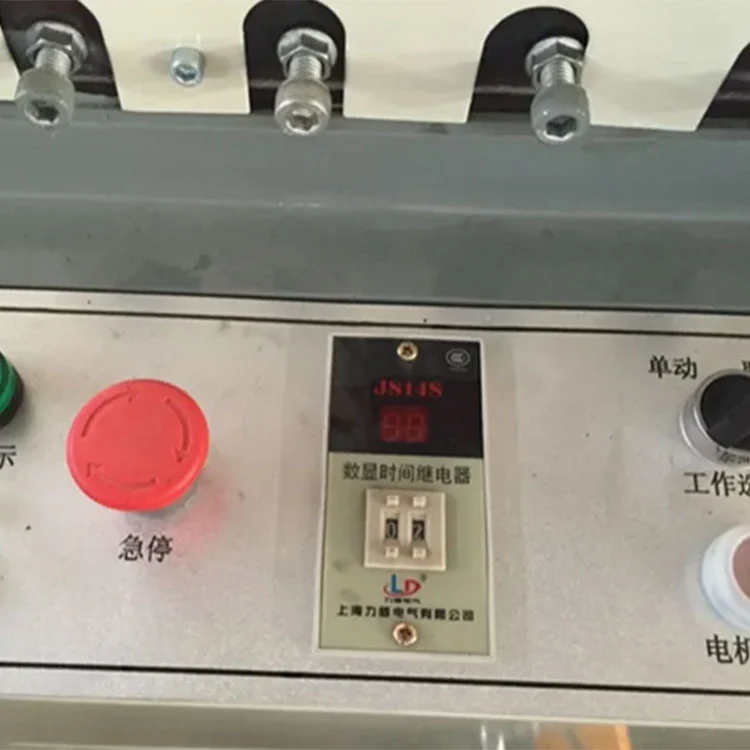

• Touchscreen at PLC:Ang pang-industriya na touchscreen ay nagpapakita ng mga setting ng laki ng frame, mga nakaimbak na programa, mga production counter, at mga mensahe ng alarma. Maaaring i-save at maalala ang mga recipe ng parameter para sa karaniwang ginagawang mga sukat ng frame.

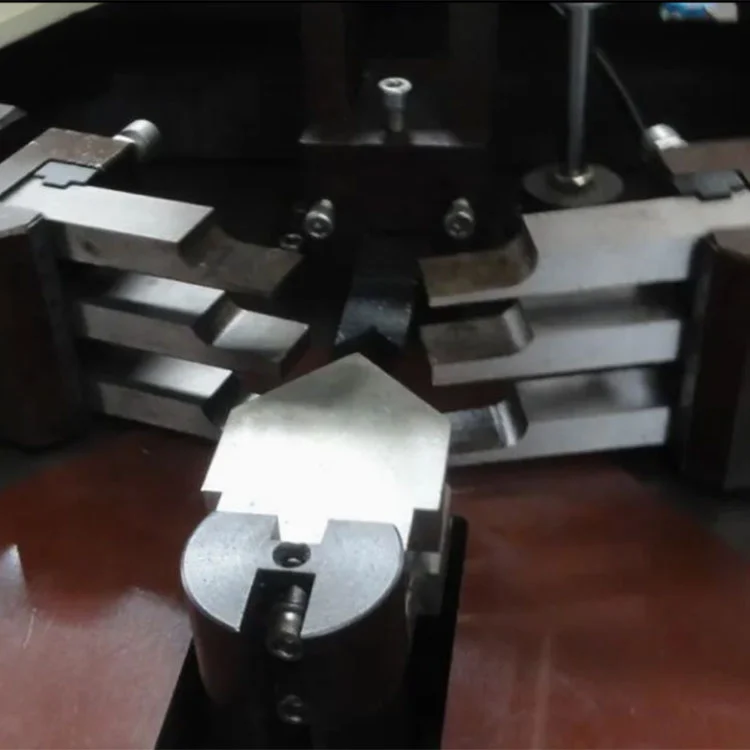

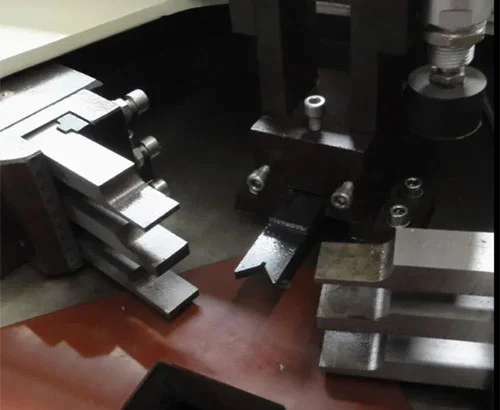

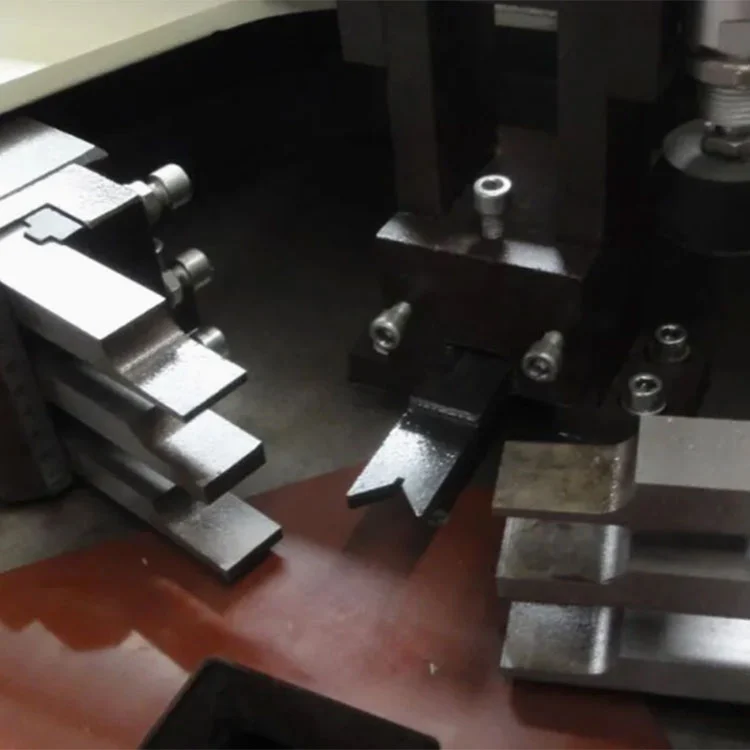

• Mga tool sa pag-crimping:Ang mga tumigas na steel crimping na kutsilyo ay ginagawang makina upang tumugma sa geometry ng profile. Maaaring ipagpalit ang mga tooling set para sa iba't ibang cross-section ng profile. Ang mga kutsilyo ay madaling iakma para sa lalim at pagkakahanay.

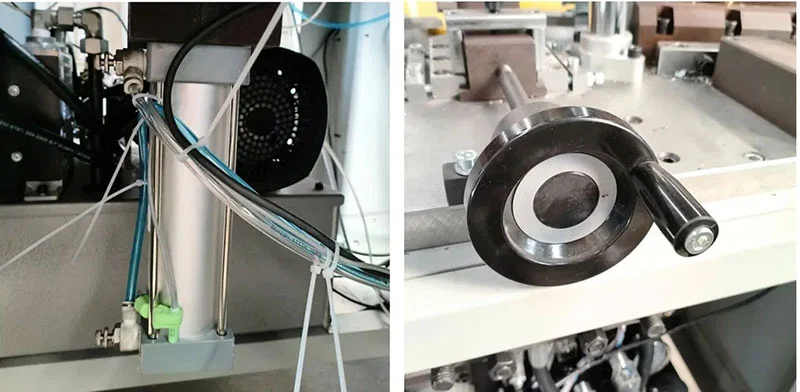

• Pneumatic clamping system:Ang mga clamp ay umuusad at binawi sa mga linear na gabay. Ang puwersa ng pag-clamping ay ibinibigay ng mga pneumatic cylinder na may presyon na kinokontrol sa 0.5–0.8 MPa. Ang dual-direction clamping na disenyo ay naglalapat ng puwersa mula sa dalawang gilid upang patatagin ang profile habang nagku-crimping.
• Frame ng makina:Sinusuportahan ng welded steel structure ang apat na gumagalaw na ulo at ang fixed central worktable. Ang frame ay idinisenyo upang labanan ang mga puwersa ng reaksyon na nabuo sa panahon ng crimping at mapanatili ang pagkakahanay ng ulo sa paglipas ng panahon.

Mga Sitwasyon ng Application

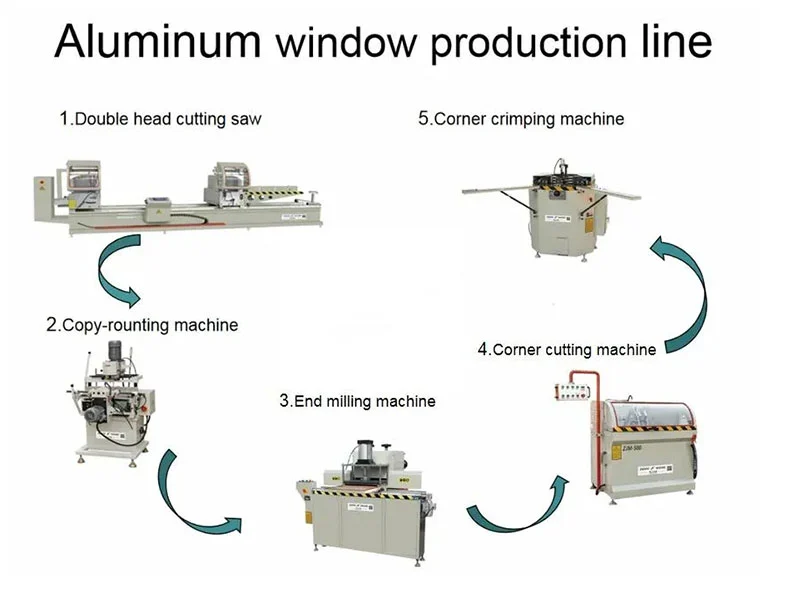

Paggawa ng Aluminum Window

Pag-crimping ng casement, sliding, at thermal break insulated window frames.

Produksyon ng Pintuang Aluminyo

Pagpupulong sa sulok ng mga pintuan sa pasukan, mga pintuan ng balkonahe, mga pintuan ng aluminyo na hindi masusunog, at mga frame ng pintong aluminyo sa loob.

Mga Profile ng Curtain Wall at Building

90° corner crimping ng aluminum mullions, transoms, at facade profiles.

Mataas na Dami ng Produksyon

Ginagamit sa katamtaman at malalaking pabrika ng pinto at bintana ng aluminyo kung saan ang pagkumpleto ng apat na sulok sa isang cycle ay nakakabawas sa oras ng pagproseso ng bawat frame at sumusuporta sa mas mataas na pang-araw-araw na output.

Manufacturer at Warranty

Ang Shandong Lebulang Precision Machinery Co., Ltd., na nagpapatakbo bilang Lebulang Machine, ay gumagawa ng aluminum at PVC window at door processing equipment sa Jinan facility nito mula noong 1996. Ang kumpanya ay namamahala sa R&D, machining, assembly, testing, at pagbebenta sa loob ng bahay. AngCNC Four Head Corner Crimping Machineay binuo sa ilalim ng pinagsama-samang sistemang ito at binibigyan ng factory-direct na may CE at ISO 9001 certification. Sinasaklaw ng isang taong warranty ang pangunahing istraktura. Ang malayuang teknikal na suporta, kabilang ang diagnosis ng video at gabay sa pagpapatakbo, ay kasama. Ang mga ekstrang bahagi tulad ng mga crimping knives, seal, at mga elemento ng filter ay naka-stock at maaaring i-order nang hiwalay. Maaaring isaayos ang on-site installation at commissioning sa dagdag na bayad.

FAQ

Q1: Ano ang ibig sabihin ng CLM4S?

A: CNC Corner Machine 4-head Servo. Ang "4" ay tumutukoy sa apat na independiyenteng crimping head.

Q2: Ano ang maximum na laki ng frame na kayang hawakan ng makina?

A: Ang karaniwang configuration ay humahawak ng mga frame hanggang 1800 mm ang taas at 3000 mm ang lapad. Maaaring talakayin ang mga hindi karaniwang sukat sa oras ng pag-order.

T3: Mahirap bang paandarin ang makina para sa mga bagong manggagawa?

A: Ang operasyon ay sa pamamagitan ng touchscreen na may mga nakaimbak na frame program. Isang English-language manual at video training ang ibinigay. Karamihan sa mga operator ay natututo ng pang-araw-araw na gawain sa loob ng isa hanggang dalawang araw ng trabaho.

Q4: Anong mga uri ng pagbabayad at mga tuntunin sa paghahatid ang magagamit?

A: Ang pagbabayad ay maaaring gawin sa pamamagitan ng T/T o L/C sa mga pangunahing currency kabilang ang USD, EUR, at GBP. Ang mga karaniwang tuntunin sa paghahatid ay FOB Qingdao o Jinan. Ang CFR, CIF, at EXW ay tinatanggap din depende sa destinasyon ng pagpapadala.

Q5: Maaari bang ipasadya ang crimping tooling para sa mga partikular na profile?

A: Oo, ang mga crimping na kutsilyo ay maaaring makina upang tumugma sa cross-section ng profile ng customer. Ang isang sample ng profile o pagguhit ay kinakailangan sa panahon ng proseso ng pag-order upang makagawa ng tamang tooling set.
