800mm High-Rigidity Precision CNC Machining Center para sa Large-Section Industrial Aluminum Profile

Buod ng Produkto

Isang clamping. Bawat butas, puwang at dulong mukha. Walang re-fixturing tax.

Karamihan sa mga profile shop ay nawawalan ng mas maraming oras sa paglipat ng isang bahagi sa pagitan ng isang drill press, isang vise at isang deburrer kaysa sa nawalan sila ng aktwal na pagputol ng metal. Isinasara ng 800mm center na ito ang loop na iyon. I-load ang extrusion nang isang beses, i-lock ito sa isang ground datum, at hayaan ang spindle na humawak ng drilling, milling, tapping, chamfering at end-face squaring sa isang solong cycle — na may parehong programa na umuulit sa bahagi 1 at bahagi 1,000 nang walang drift.

Ito ay hindi isang bakal na VMC na nilagyan ng aluminum tooling. Ang bed, spindle curve, feed logic at chip path ay tinukoy para sa 6061/6063 extrusions mula sa simula: mataas na rpm, mababang puwersa, mabilis na swarf evacuation, at mga clamp na humahawak sa manipis na mga pader nang hindi dinudurog ang mga ito.

Teknikal na Pagtutukoy



Mga Pangunahing Tampok

Aluminum-first 3-axis na disenyo — na-optimize na bilis ng spindle, feed logic at chip evacuation para sa 6061 / 6063 extrusions

One-clamping multi-process — drill, mill, tap, countersink, chamfer at ukit nang hindi ginagalaw ang profile

Pagkiling / rotatable worktable (-90° / 0° / +90°) — itaas at magkabilang gilid na naka-machine sa iisang setup

X/Y/Z na pinaandar ng servo — matatag na pagpoposisyon, nauulit na mga pattern ng butas, makinis na contour milling

High-speed electric spindle — air-cooled o liquid-cooled na mga opsyon, nakatutok para sa aluminum chip load

Graphic CNC programming — piliin ang uri ng butas/slot, ipasok ang mga sukat, bumuo ng toolpath; Pag-import ng CAD/G-code kapag hiniling

Mga pneumatic profile clamp — mabilis na paglo-load, ligtas na paghawak, kaunting pagpapapangit sa mga seksyon ng manipis na pader

Mist / spray cooling — pinananatiling cool ang cutter, nililinis ang mahabang aluminyo swarf, pinoprotektahan ang anodized o powder-coated na ibabaw

Compact industrial build — umaangkop sa mga window-door shop, facade workshop, automation-frame maker at OEM profile processor

Mga Kakayahang Makina

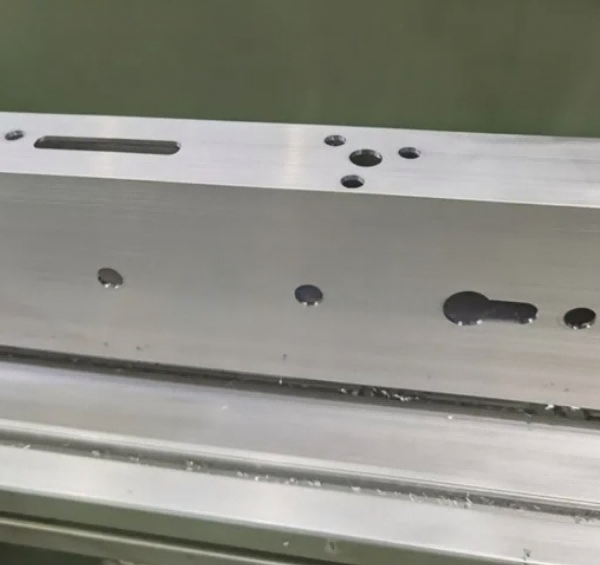

Bilog na butas, pahaba na butas, keyhole, parisukat na butas, espesyal na hugis na mga ginupit

End-face milling at squaring

Slot milling, hinge pockets, lock case, hardware hole

Pag-tap sa thread (opsyonal na mahigpit na pag-tap)

Chamfering, countersinking, light engraving

Malalim na butas sa pamamagitan ng table tilt

Mga maiikling pang-industriya na extrusions, bracket plate, T-slot rails, machine-frame node

800mm CNC Machining Center para sa Industrial Aluminum Profile Intelligent CNC Control System, Madaling Operasyon Para sa Mga Non-Propesyonal na Manggagawa

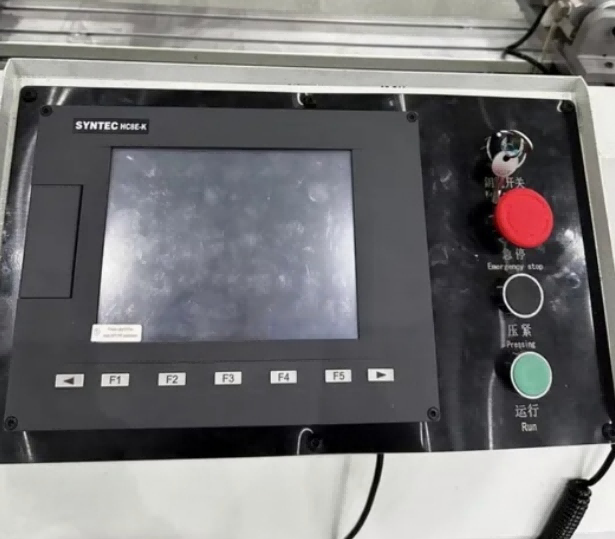

• 10-inch multi-language touch screen CNC controller (English, Spanish, Arabic, Russian opsyonal)
• Naka-built-in na dedikadong aluminyo profile process library: mga pre-store na parameter para sa curtain wall connectors, window hinge hole, solar bracket mounting hole, one-click na tawag
• Suportahan ang pag-import ng DXF CAD drawing sa pamamagitan ng USB flash drive, awtomatikong bumubuo ang system ng NC machining program nang walang kumplikadong manual programming
• Opsyonal na remote IoT module: online na remote na pag-debug, fault diagnosis at production data statistics 24/7

800mm CNC Machining Center para sa Industrial Aluminum Profile

Kami ay isang nangungunang negosyo na matatagpuan sa Jinan, China, na dalubhasa sa disenyo, pagmamanupaktura, at pamamahagi ng mataas na kalidad na Aluminum window door machine, UPVC window door machine, Glass processing machine. Ang aming kumpanya ay nakatuon sa pagbibigay ng mga makabago at customized na solusyon upang matugunan ang magkakaibang mga pangangailangan ng aming pandaigdigang kliyente.

Mga Produkto at Serbisyo: Nag-aalok kami ng komprehensibong hanay ng makinarya na tumutugon sa paggawa ng mga aluminum at UPVC na bintana, pati na rin ang mga double glazing solution. Ang aming mga produkto ay ininhinyero para sa katumpakan, kahusayan, at tibay, na tinitiyak na ang aming mga customer ay makakagawa ng mga de-kalidad na bintana na nakakatugon sa mga internasyonal na pamantayan.

Presensya sa Market: Ang aming advanced na makinarya ay nakahanap ng malawak na aplikasyon sa buong North America, South America, Europe, Middle East, at iba pang mga rehiyon. Ang aming global presence ay isang testamento sa aming pangako sa kalidad at kasiyahan ng customer.

Pananaliksik at Pagpapaunlad: binibigyang diin namin ang pananaliksik at pagpapaunlad. Ang aming dedikadong R&D team ay walang humpay na gumagawa ng pagbabago at pagpapahusay sa aming mga inaalok na produkto.

Mga Kakayahan sa Pag-customize:Sa pag-unawa na ang bawat customer ay may natatanging mga kinakailangan, nag-aalok kami ng mga pinasadyang solusyon upang matugunan ang mga partikular na pangangailangan sa produksyon.

Bakit Piliin ang 800mm Profile CNC Center na Ito

Karamihan sa mga tindahan ay hindi nangangailangan ng 6-meter gantry machine upang simulan ang aluminum profile machining. Kailangan nila ng makina na tumpak, madaling i-program, murang patakbuhin, at hindi ginagawang 3-istasyon na trabaho ang 300mm bracket. Ang 800mm center na ito ay nag-aalis ng re-fixturing step, nagpapaikli sa pagsasanay ng operator, at nagpapanatili ng mga pattern ng butas na pare-pareho sa mga batch.

Kung ikukumpara sa manu-manong machining:

Mas kaunting setup = mas kaunting tolerance stack

Isang programa = nauulit na bahagi

Isang clamping = parisukat na butas, nakahanay na mga puwang, malinis na dulo ng mga mukha

Isang operator = pagbabarena + paggiling + pag-tap sa parehong cycle

Kontrol at Software

Ang CNC interface ay binuo para sa profile work, hindi para sa mga machinist na nagsasalita na ng G-code. Pinipili ng mga operator ang feature — butas, slot, bulsa, thread, end-mill pass — ilagay ang laki at posisyon, at pinangangasiwaan ng system ang toolpath. Para sa mga advanced na user, sinusuportahan ang mga CAD drawing at G-code import, at ang makina ay maaaring isama sa window-door / curtain-wall software o ERP data export kapag hiniling.

Tooling at Paglamig

Gusto ng aluminyo ang matalim na tooling, tamang anggulo ng rake at mabilis na paglikas ng chip. Sinusuportahan ng makina ang carbide end mill, drill/mill combos, tapping collets, engraving bits at saw-blade units. Pinipigilan ng paglamig ng ambon ang swarf welding sa cutter; Available ang flood cooling para sa mas mabibigat na seksyon.

Clamping at Workholding

Hinahawakan ng mga pneumatic clamp ang profile laban sa reference na datum nang hindi dinudurog ang manipis na mga pader. Maaaring i-reposition ang mga istasyon ng fixture para sa iba't ibang taas at lapad ng seksyon. Available ang mga opsyonal na custom na jaws para sa mga profile ng system, mga seksyon ng thermal-break at hindi karaniwang mga extrusions.

Kalidad at Tigas

Ang mga pangunahing istruktura ay pinapawi ang stress upang mabawasan ang pangmatagalang pagbaluktot. Ang mga linear guide at ball screw ay pinili para sa paulit-ulit na pagpoposisyon, hindi lamang sa pinakamataas na bilis. Ang resulta ay matatag na katumpakan sa mga batch run — hindi lamang isang magandang unang bahagi.

Packaging at Delivery

Plywood case / stretch film + steel strapping para i-export

Kasama ang manu-manong operasyon at video ng pagsasanay sa Ingles

Gabay sa remote na pag-install at pagsasanay sa programa

OEM / ODM na pangalan ng modelo, kulay at label na sinusuportahan

MOQ: 1 set

Lead time: 10–30 working days depende sa configuration

Serbisyong After-Sales

12–24 na buwang warranty ayon sa pagsasaayos

Panghabambuhay na remote na teknikal na suporta

Suplay ng mga ekstrang bahagi at mga consumable

Available ang on-site na serbisyo para sa mga piling merkado

Opsyonal ang suportang English/Chinese/Spanish/Russian/Arabic

FAQ

Maaari ba itong magputol ng bakal o hindi kinakalawang?

Ito ay na-optimize para sa aluminum at PVC/light alloys. Ang mga paminsan-minsang banayad na bakal na manipis na bahagi ay posible sa tamang tooling at pinababang feed, ngunit hindi ito isang steel machining center.

Sapat ba ang 800mm para sa mahabang profile ng kurtina-pader?

Para sa full-length na 6m mullions, hindi — ang mga iyon ay nangangailangan ng long-stroke profile center. Ngunit para sa mga machined node, mga detalye ng dulo, mga bracket at maikling seksyon, ang 800mm ay perpekto.

Maaari ba itong mag-tap ng mga thread?

Oo. Ang mahigpit na pag-tap ay opsyonal depende sa control system at spindle.

Gaano kahirap mag-aral?

Ang isang bagong operator ay maaaring magpatakbo ng mga karaniwang hole/slot na trabaho pagkatapos ng maikling pagsasanay sa video. Ang kumplikadong 3D milling ay nangangailangan ng karanasan sa CAD/CAM.

Sinusuportahan mo ba ang mga custom na fixtures?

Oo. Magpadala ng cross-section ng profile, pattern ng butas at laki ng batch; nagmumungkahi kami ng mga clamp, tool at layout ng cycle.
