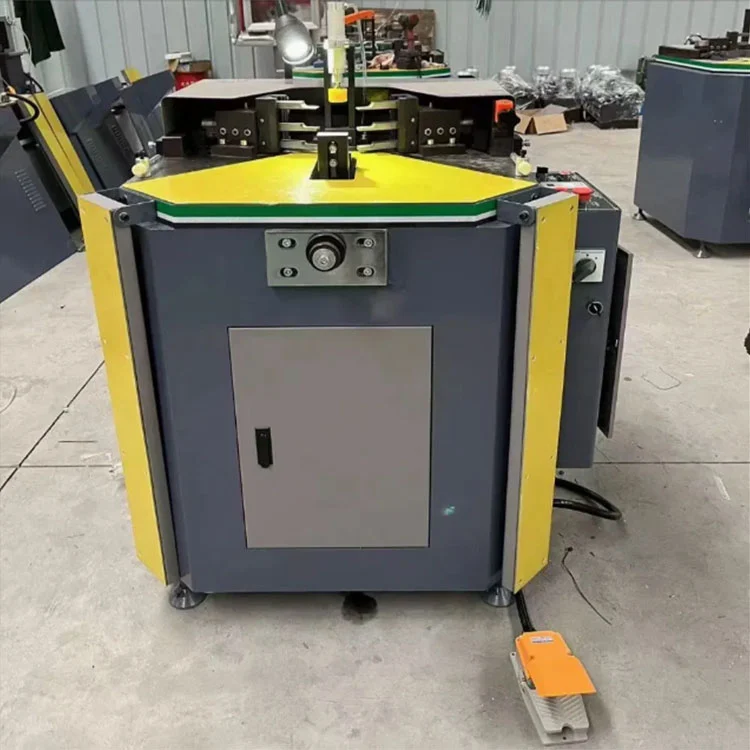

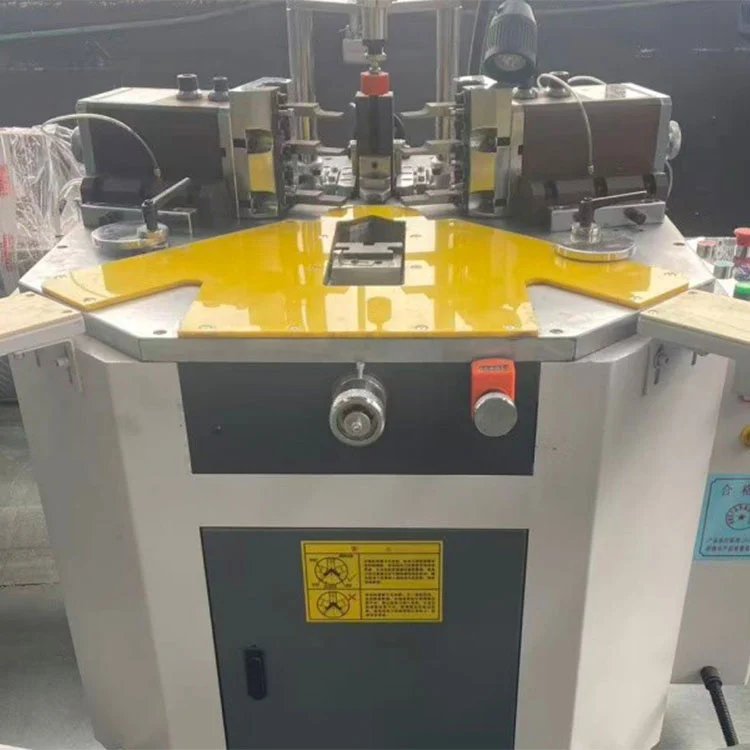

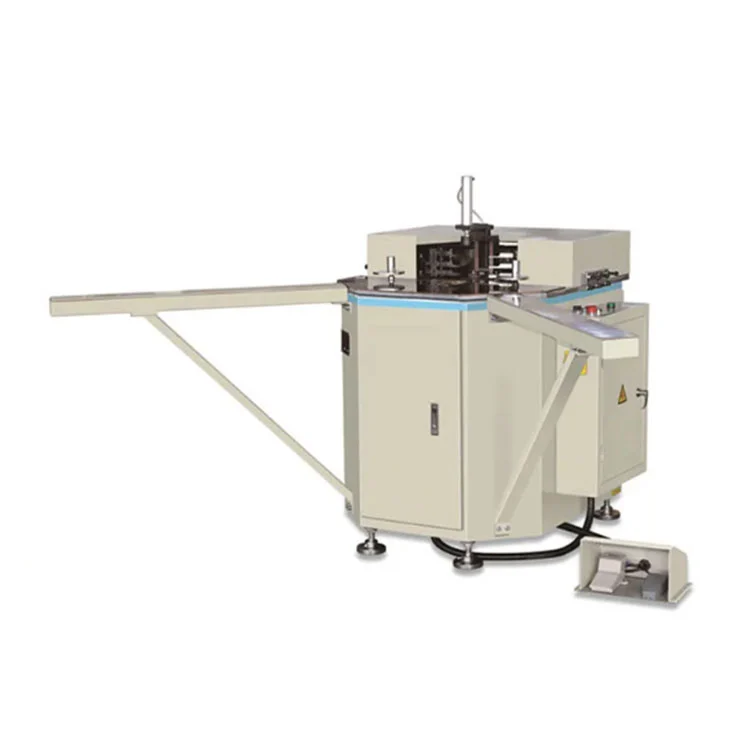

100mm*3500mm Two Heads Aluminum Window Door Corner Combining Machine
Ang tatak ng Lebulang na 100mm*3500mm Two Heads Aluminum Window Door Corner Combining Machine (tinatawag ding double-head corner crimping machine) ay isang semi-awtomatikong hydraulic unit na idinisenyo para sa 90° corner crimping ng mga aluminum profile sa paggawa ng bintana at pinto. Tinatapos nito ang dalawang sulok sa isang cycle, sinusuportahan ang lapad ng profile hanggang 100mm at ang max na haba ng frame na 3500mm, perpekto para sa medium-to-large na batch na pagmamanupaktura ng mga high-strength na aluminum frames. Nasa China ang aming pabrika.
Idinisenyo para sa 90° corner crimping ng aluminum window at door frames, ang double-head hydraulic unit na ito ay kumukumpleto ng dalawang sulok sa isang solong cycle. Ang kapasidad ng lapad ng profile ay umabot sa 100 mm, at ang maximum na haba ng frame na na-accommodate ay 3500 mm. Ang pinakamababang laki ng frame ay 450 × 450 mm, na sumasaklaw sa parehong standard at moderately oversized assemblies.
Ang hydraulic system ay naghahatid ng na-rate na presyon sa pagitan ng 15 at 18 MPa, na gumagawa ng pare-parehong puwersa ng crimping para sa masikip, walang puwang na mga kasukasuan ng sulok. Dalawang ulo ang gumagana nang sabay-sabay, na nakakabawas sa oras ng pag-ikot kumpara sa mga alternatibong single-head. Ang mga pneumatic clamp ay nakikipag-ugnayan bago magsimula ang crimping, na naglalapat ng pre-tension na humahawak sa profile sa lugar at nakakatulong na maiwasan ang pagbaluktot sa panahon ng proseso ng pagsali.

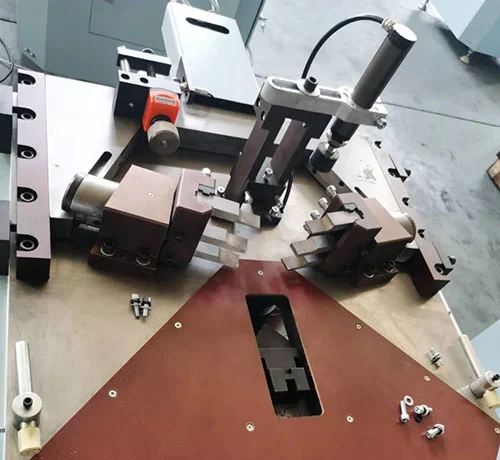

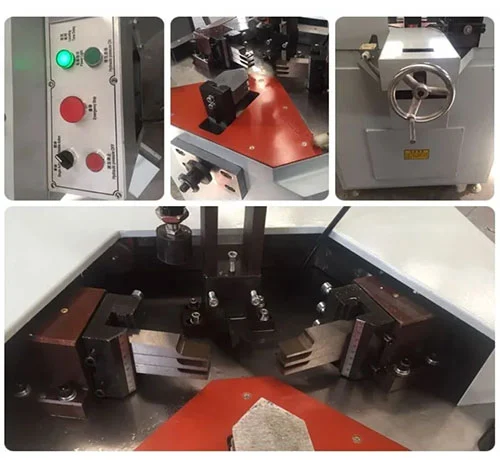

Ang mga pagsasaayos ng pagpoposisyon at tooling ay mekanikal. Ang panloob at panlabas na locating block ay lumilipat patayo, at ang mga crimping na kutsilyo ay maaaring i-reposition mula sa harap hanggang likod pati na rin mula kaliwa hanggang kanan. Ang hanay ng paggalaw na ito ay nagpapahintulot sa makina na umangkop sa iba't ibang mga cross-section ng profile nang hindi nangangailangan ng nakalaang tooling para sa bawat hugis. Dinadala ng mga linear guide ang mga gumagalaw na assemblies, pinapanatili ang katumpakan ng sulok na pinagsasama-sama sa loob ng ±0.1 mm at error sa tahi sa ibaba 0.15 mm.
Ang yunit ay tumatakbo sa isang 380V na tatlong-phase na supply at kumukuha ng 1.5 kW ng kapangyarihan. Sinusuportahan ng 20L hydraulic oil tank ang crimping circuit, at ang gumaganang air pressure ay nananatili sa pagitan ng 0.5 at 0.8 MPa. Kasama sa mga karaniwang gamit ang casement, sliding, at thermal-break na mga window frame, aluminum door panel assembly, at 90° mullion o transom na pagsali sa curtain wall fabrication. Ang footprint ng makina ay may sukat na 1200 × 1100 × 1300 mm.
Ang Lebulang Machine, na gumawa ng mga kagamitan sa pagpoproseso ng profile ng aluminyo sa pabrika nito sa China sa loob ng halos 30 taon, ay nagbibigay sa sulok na ito na pinagsasama ang makina na may certification ng CE. Available ang mga custom na configuration ng OEM, at ang kagamitan ay ibinibigay nang direkta sa pabrika. Ang disenyo ay ginawa para sa tuwirang pang-araw-araw na pangangalaga, at ang remote na gabay sa pag-install ay kasama nang walang dagdag na bayad.
100mm*3500mm Two Heads Aluminum Window Door Corner Combining Machine
- Dalawang-Ulo Sabay-sabay na CrimpingOne-shot na pagkumpleto ngdalawang 90° na sulok; 2× na kahusayan kumpara sa mga single-head machine, perpekto para sa mass production.
- ✅ 100mm×3500mm Malaking KapasidadMax na lapad ng profile100mm, max na haba ng frame3500mm; min na laki ng frame450×450mm, umaangkop sa karaniwan at malalaking aluminum frame.
- ✅ Heavy-Duty Hydraulic SystemNa-rate na presyon15--18MPa, tinitiyak ng malakas na puwersa ng crimping ang matibay, walang puwang na mga koneksyon sa sulok.
- ✅ Precision Adjustable PositioningPanloob/panlabas na mga bloke ng pagpoposisyonpataas/pababa adjustable; crimping kutsilyoharap/likod, kaliwa/kanan adjustablepara sa iba't ibang mga seksyon ng profile.
- ✅ Pneumatic Clamping at Pre-TensionPinipigilan ng auto-clamping na may pre-tension ang pagpapapangit ng profile; tinitiyak ang tumpak na 90° anggulo at masikip na tahi.
- ✅ High-Precision Linear GuidesMakinis, matatag na paggalaw; katumpakan ng pagsasama-sama ng sulok±0.1mm, pare-pareho ang diagonal na katumpakan.

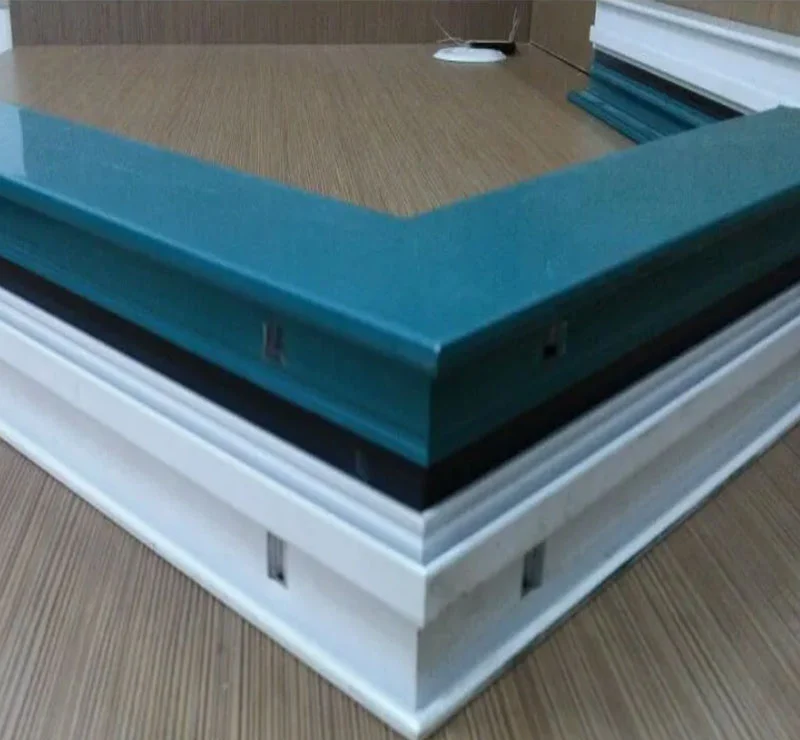

100mm*3500mm Two Heads Aluminum Window Door Corner Combining Machine, Mga gumaganang sample ng Window Machine Corner Combining Machine para sa Aluminum Window Door
Teknikal na Pagtutukoy
| Boltahe | 380V/50HZ |
| kapangyarihan | 1.5KW |
| Kapasidad ng Tangke ng Langis | 20L |
| Lapad ng Profile | 90mm |
| Na-rate na Presyon ng Langis | 15Mpa |
| Presyon ng hangin | 0.5-0.8Mpa |
| Error sa tahi | <0.15mm |
| Dimensyon | 1200x1100x1300mm |
Mga Sitwasyon ng Application
Paggawa ng Aluminum Window
Casement, sliding, at thermal-break window frame corner crimping.
Produksyon ng Pintuang Aluminyo
Entrance, balkonahe, at fireproof aluminum door frame assembly.
Mga Profile ng Curtain Wall at Facade
Mullion, transom, at exterior panel 90° corner na pinagsasama.
Katamtaman at Malaking Pabrika
Cost-effective para sa mass production na may mataas na pangangailangan sa output.
FAQ
T: Matutugunan ba ng kagamitan ng Zhonglin CNC ang iba't ibang pangangailangan (hal., mga frame ng pinto/window at aluminum curtain wall profile)?
A: Oo. Nag-aalok kami ng matalinong pinto/bintana, aluminum curtain wall/industrial aluminum equipment at mga custom na solusyon. Pinangangasiwaan ng G20/G50 workstation ang buong proseso ng pinto/window; ZLSJ-HCNC saw cuts curtain wall profiles (45°-135°). Itinutugma namin ang kagamitan sa iyong proseso.
Q: Nag-aalala tungkol sa kumplikadong operasyon at nangangailangan ng maraming bihasang manggagawa pagkatapos bumili? Ano ang solusyon ni Jinan?
A: ang aming tagagawa ay mas mababa ang mga threshold sa pamamagitan ng disenyo at serbisyo. Ang kagamitan ay may "fool-proof na operasyon" (auto data identity, walang kumplikadong programming). Nagbibigay kami ng libreng pagsasanay, gabay sa pag-install at malayong serbisyo upang mabawasan ang pag-asa sa mga bihasang manggagawa.
T: Kumusta naman ang katumpakan at katatagan ng pagproseso ng iyong kagamitan (kritikal para sa kalidad at kahusayan ng aming produkto)?
A: Sinusunod namin ang "Katumpakan, Pagiging Maaasahan, Propesyonalismo". Hardware: 100+ high-end na makina (hal., mga machining center) at mga pangunahing bahagi ng top-brand (HIWIN, Schnider); ang ilang kagamitan ay may ±0.02mm repeat positioning, ±0.1mm cutting, ±0.05mm milling accuracy. Mga proseso: diamond tool, servo system, casting structure at auto laser power adjustment. Lahat ay umiiwas sa muling paggawa, tiyakin ang matatag na kalidad at palakasin ang kahusayan.
