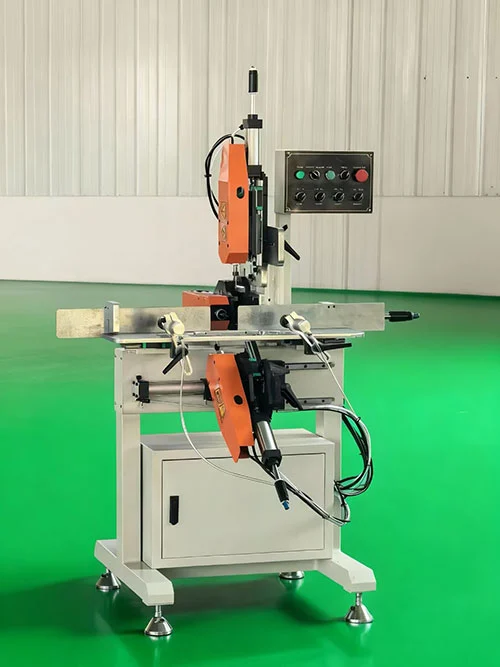

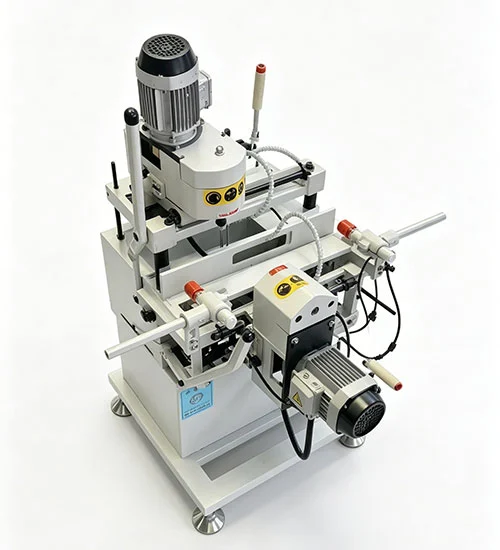

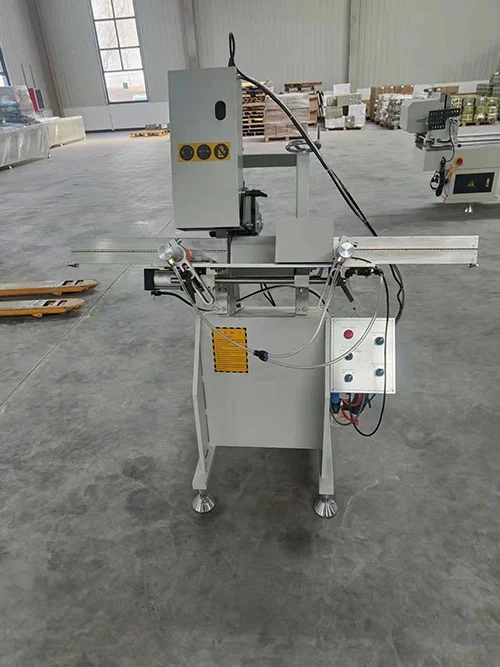

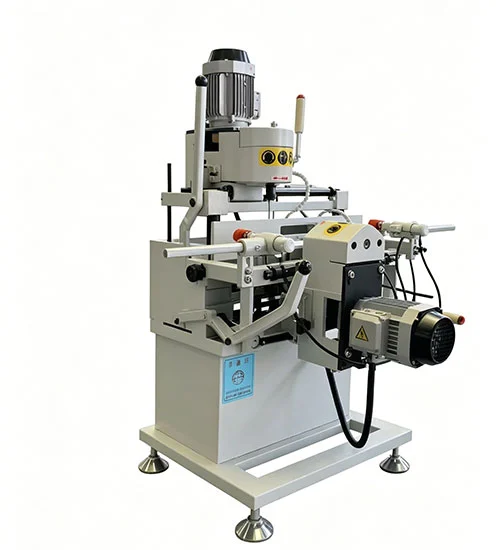

UPVC PVC Window Water Slot Milling Machine

• UPVC PVC Window Water Slot Milling Machinenagbibigay ng tatlong-axis na kakayahan sa paggiling: vertical, horizontal, at angled cuts sa parehong istasyon.
• Ito ay binuo para sa paggiling ng mga puwang ng paagusan ng tubig at mga butas ng balanse ng presyon ng hangin sa mga profile ng bintana at pinto ng PVC.
• Ang lower head ay nagbabago at humihigpit sa tool sa isang clamping action, kaya ang pagpoproseso ng slot saUPVC PVC Window Water Slot Milling Machineay nakumpleto nang walang intermediate manual na pagbabago ng tool.
• Ang milling worktable ay gumagalaw kasama ang isang rectangular linear guide, na pinapanatili ang straight-line motion habang pinuputol.
• Ang pahilig na milling head ay nagbibigay-daan sa pagsasaayos ng anggulo at awtomatikong pataas/pababa kasama ang kaliwa/kanang paggalaw. Nagbibigay-daan ito sa 45° water slot milling habang pinapanatili ang kaliwa-kanang simetrya ng slot.
• Ang mga high-speed spindle motor ay naka-install para sa matatag na paggiling sa kinakailangang bilis ng pagputol.

Teknikal na Pagtutukoy

Saklaw ng Application

ItoUPVC PVC Window Water Slot Milling Machineay ginagamit sa mga linya ng produksyon ng bintana at pinto ng UPVC at PVC. Kasama sa mga karaniwang application ang mga milling drainage slot sa base ng casement at sliding window frame, pagputol ng air pressure equalization hole sa mga transom at mullions, at paggawa ng mga angled slot kung saan kinakailangan ng disenyo ng profile. Pinangangasiwaan ng makina ang parehong mga karaniwang puting profile at may kulay o nakalamina na mga seksyon, na may tatlong-axis na layout ng ulo na sumasaklaw sa karamihan ng mga configuration ng slot na makikita sa residential at light commercial window fabrication.

Mga Pangunahing Bahagi

• Tatlong spindle motors (0.75 kW bawat isa):Magbigay ng independent drive para sa tatlong milling head, na tumatakbo sa bilis na hanggang 24,000 r/min para sa malinis na mga gilid ng slot sa mga materyales na UPVC.
• Rectangular linear guide system:Sinusuportahan ang gumagalaw na worktable sa panahon ng milling stroke, na tumutulong na mapanatili ang tuwid ng slot at paulit-ulit na pagpoposisyon sa mga batch.
• Pneumatic tool clamping sa ibabang ulo:Ang cutter ay pinapalitan at hinihigpitan sa isang aksyon, binabawasan ang idle time at inaalis ang manual tool tightening routines.
• Naaayos na pahilig na ulo (No. 3 ulo):Ang anggulo ng paggiling ay maaaring itakda nang manu-mano gamit ang locking handle, na sumasaklaw sa 45° at iba pang mga anggulo habang pinananatiling pare-pareho ang kaliwa-kanang simetrya ng slot.
• Control panel at mga kable:Push-button na operasyon na may nakalaang emergency stop. Ang mga de-koryenteng bahagi ay nakalagay sa isang dust-protected enclosure, at ang pneumatic circuit ay may kasamang filter-regulator-lubricator unit upang mapanatili ang matatag na presyon ng clamp.
• Frame at mga bantay:Ang welded steel base ay nagbibigay ng matibay na istraktura. Sinasaklaw ng mga transparent na safety guard ang lugar ng paggiling at magkakaugnay sa spindle start circuit.

Mga Pag-andar ng Machine

• Awtomatikong pagbabago ng tool at cycle ng slot:Ang ibabang ulo ay nagsasagawa ng pag-clamping at paglabas ng tool sa isang aksyon, na kumukumpleto ng paggiling ng slot nang walang manu-manong muling pag-tool.
• Puwang ng tubig at kakayahan sa butas ng balanse:Hinahawakan ang mga drainage slot at air pressure equalization hole sa mga profile ng UPVC at PVC.
• Pinatnubayang paggalaw:Sinusuportahan ng isang rectangular linear guide ang gumagalaw na worktable, na nag-aambag sa mga tuwid, nauulit na mga milling path.
• Mga direktang kontrol:Push-button na operasyon na may malinaw na may label na mga function; ang mga operator na may pangunahing pagsasanay sa pabrika ay maaaring pamahalaan ang makina pagkatapos ng maikling panahon ng pag-setup.
• Compact footprint:Ang mga sukat na 1150 × 1100 × 1700 mm ay umaangkop sa mga karaniwang linya ng paggawa ng bintana.

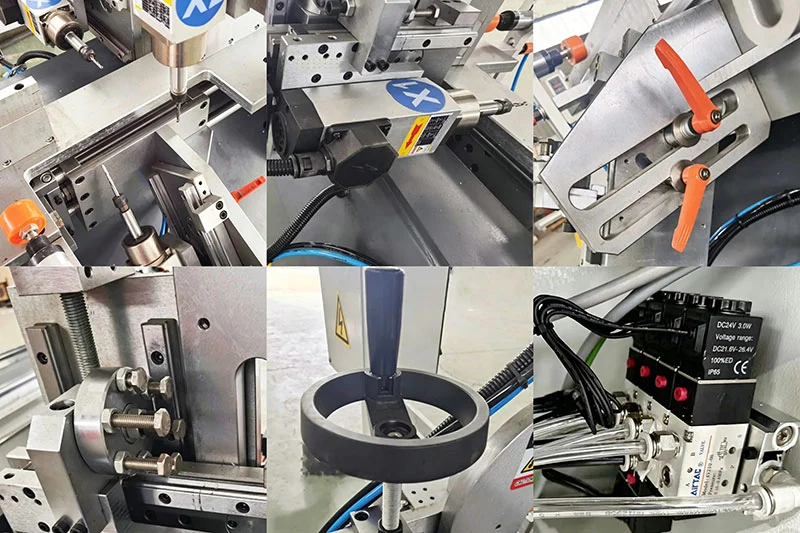

Mga Detalye ng Produkto

• Tatlong ulo ng paggiling— isinaayos para sa water slot at air hole machining sa mga profile ng bintana at pinto ng UPVC.
• Mataas na bilis ng spindle motor— maximum na bilis ng pag-ikot hanggang 24,000 r/min para sa malinis na mga gilid ng slot.
• No. 3 ulo (pahilig)— Ang anggulo ng paggiling ay maaaring itakda nang manu-mano upang tumugma sa kinakailangang anggulo ng slot.
• Mabilis na ayusin ang depth stop— binabawasan ang oras ng pag-setup kapag nagpapalipat-lipat sa mga batch ng profile.
• Pagsasaayos ng taas ng gulong ng kamay— nagbibigay-daan sa operator na i-fine-tune ang vertical cutter position nang walang tool.
• Mga bahagi ng pneumatic at elektrikal— nagmula sa kinikilalang internasyonal na mga supplier at naka-wire upang matugunan ang mga kinakailangan ng CE.

Packaging at Pagpapadala

Ang bawat isaUPVC PVC Window Water Slot Milling Machineay nakaimpake sa isang karaniwang export na kahoy na crate na may panloob na foam padding at steel strapping. Ang crate ay malinaw na minarkahan ng mga simbolo ng paghawak at mga detalye ng pagpapadala. Ang mga tuntunin sa paghahatid ay FOB Jinan o Qingdao, na karaniwang ipinapadala sa loob ng 15–25 araw ng trabaho pagkatapos ng kumpirmasyon ng order. Isang ulat ng pagsubok bago ang padala at digital na kopya ng CE certificate ay ibinibigay bago umalis ang makina sa pabrika.

FAQ

Q1: Anong mga materyales ang maaaring proseso ng UPVC PVC Window Water Slot Milling Machine na ito?

A: Ito ay ginawa para sa UPVC at PVC na mga profile ng bintana at pinto.

Q2: Nangangailangan ba ang makina ng mga bihasang operator?

A: Ang mga kontrol ay batay sa isang simpleng panel ng push-button. Mabilis na matututunan ng mga operator ang daloy ng trabaho, at ibinibigay ang mga detalyadong tagubilin.

T3: Maaari bang 45° water slot ang machine mill?

A: Oo. Sinusuportahan ng oblique milling head ang 45° slot milling at nagpapanatili ng left-right symmetry sa profile.

Q4: Nako-customize ba ang power supply?

A: Ang karaniwang configuration ay gumagamit ng 220V 50/60Hz. Maaaring ayusin ang iba pang mga boltahe kapag nag-order.

Q5: Paano gumagana ang awtomatikong pagbabago ng tool?

A: Ang mekanismo ng lower head ay nagbabago at humihigpit sa cutter sa isang galaw, na nagpapahintulot sa slot na makumpleto nang walang tigil para sa manu-manong pagsasaayos ng tool.

Q6: Ano ang hanay ng haba ng paggiling?

A: Ang haba ng paggiling ay nababagay mula 30 mm hanggang 60 mm.

Q7: Ang makina ba ay may kasamang software o mga tagubilin?

A: May kasamang English software interface at mga tagubilin sa pagpapatakbo. Ang system ay maaaring mag-import ng data ng pagguhit mula sa AutoCAD.

Q8: Ano ang kabuuang sukat at timbang?

A: 1150 × 1100 × 1700 mm, kabuuang timbang 200 kg.

Q9: Available ba ang mga ekstrang bahagi?

A: Oo. Ang mga consumable gaya ng mga gulong ng pamutol at mga tool sa pagtatakda ay available bilang mga opsyonal na item, at ang mga karaniwang suot na bahagi ay maaaring palitan ng gumagamit.
