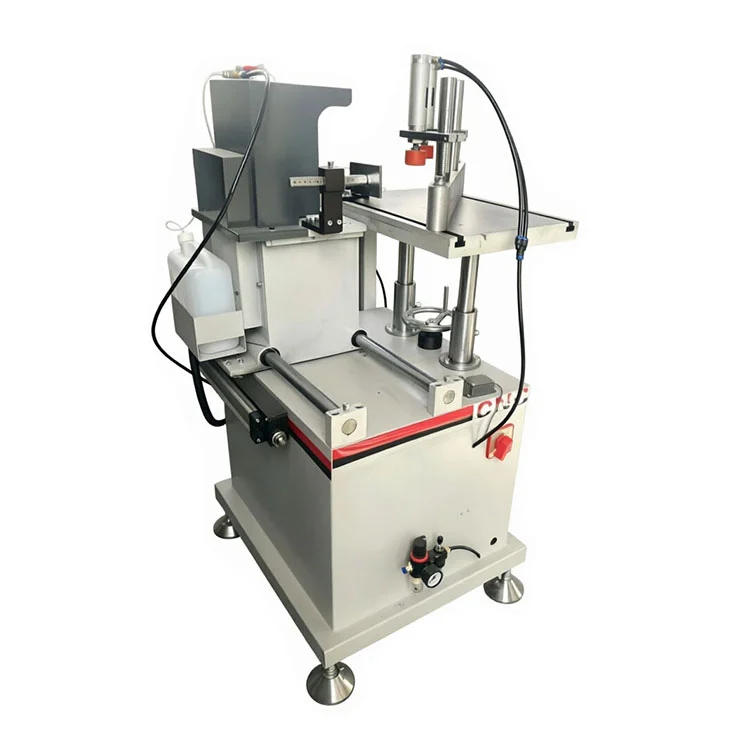

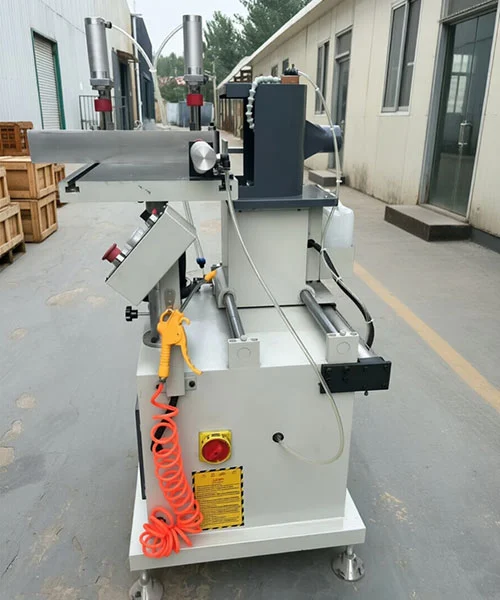

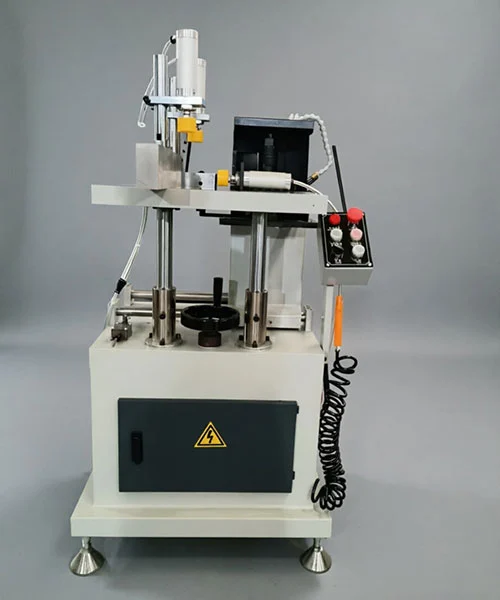

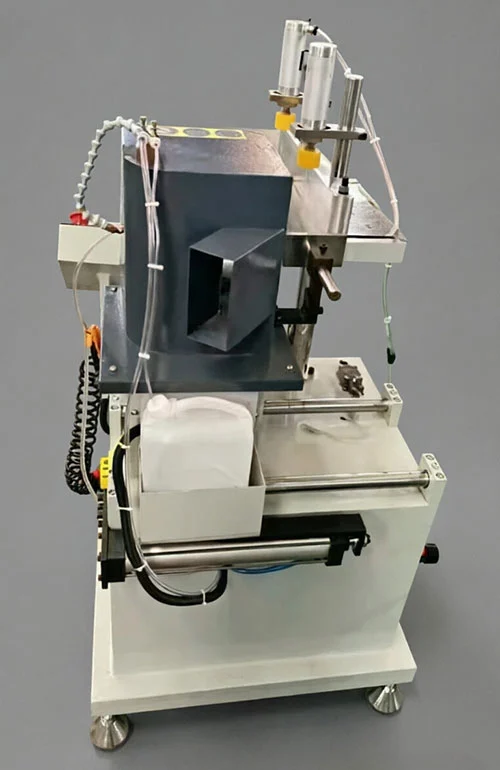

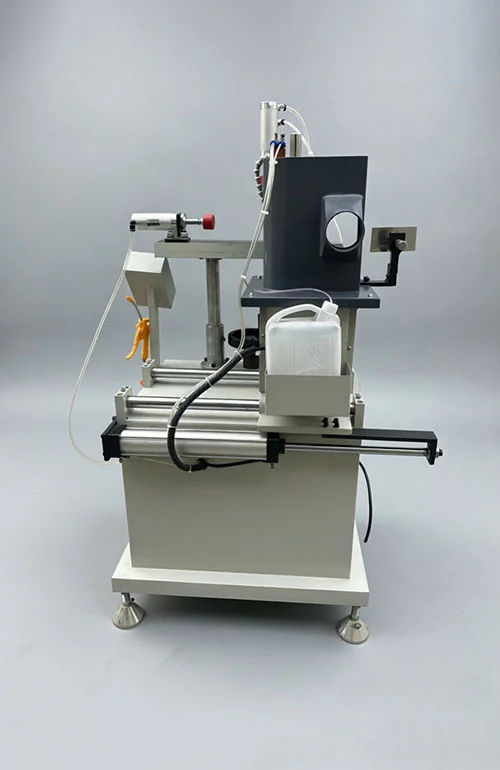

PVC End Milling Machine para sa Window Profile

Mga Pangunahing Tampok

• Paghubog ng pagtatapos ng profile:AngPVC End Milling Machine para sa Window Profiletumanggap ng mga step face, rectangular grooves, tenon at mga katulad na istruktura sa pamamagitan ng pagpapalit ng tooling, na naka-secure sa isang pahalang na spindle.
• Angled milling range:Ang isang positioning plate sa worktable ay maaaring itakda sa pagitan ng -55° at +55°, na nagbibigay-daan sa mga bevel cut sa mga dulo ng profile nang walang custom na jig.
• Linear bearing feed:Ang mekanismo ng tool feed ay tumatakbo sa isang linear bearing motion pair, na pinananatiling mababa ang vibration at nauulit ang paggalaw sa panahon ng paggiling.
• Tapusin ang ibabaw ng dulo:Ang mga naprosesong dulo ay patuloy na umaabot sa Ra12.5 μm na pagkamagaspang, na sapat para sa mahigpit na pagpupulong ng mga transom at mga seksyon ng frame.
• Pneumatic clamping:Ang mga profile ay hinahawakan ng mga air-operated clamp sa panahon ng pagputol, na binabawasan ang pagsisikap ng operator habang pinapanatili ang posisyon ng workpiece.

Teknikal na Pagtutukoy

Saklaw ng Application

ItoPVC End Milling Machine para sa Window Profileay ginagamit sa paggawa ng PVC windows, aluminum-plastic composite windows, at thermal-break aluminum window frames. Kasama sa mga karaniwang workpiece ang mga gitnang transom, mga profile ng frame ng pinto, at iba pang mga extruded na seksyon na nangangailangan ng paghubog sa dulo ng mukha, pag-ukit, o pagputol ng tenon bago ang pagpupulong.

Mga Pangunahing Bahagi

• Milling spindle:Ang pahalang na spindle ay tumatanggap ng mga mapagpapalit na cutter para sa step, groove, at tenon work. Tumatakbo sa bilis na tumutugma sa carbide tooling para sa malinis na pag-alis ng materyal.
• Linear bearing guide system:Ang feed carriage ay gumagalaw sa mga selyadong linear bearings, na nangangailangan lamang ng pana-panahong pagpapadulas at tumutulong na mapanatili ang pare-parehong cut geometry sa paglipas ng panahon.
• Pneumatic clamping unit:Ang mga clamp ay nakikipag-ugnayan sa 0.5–0.8 MPa na suplay ng hangin. Ang mga panga ay hinuhubog upang maiwasan ang pagmamarka sa mga profile surface sa panahon ng paggiling.
• Adjustable worktable:Ang isang manu-manong nakatakdang positioning plate ay nagbibigay-daan sa operator na mag-dial sa mga anggulo mula -55° hanggang +55°, na may sukat para sa paulit-ulit na pagpoposisyon.

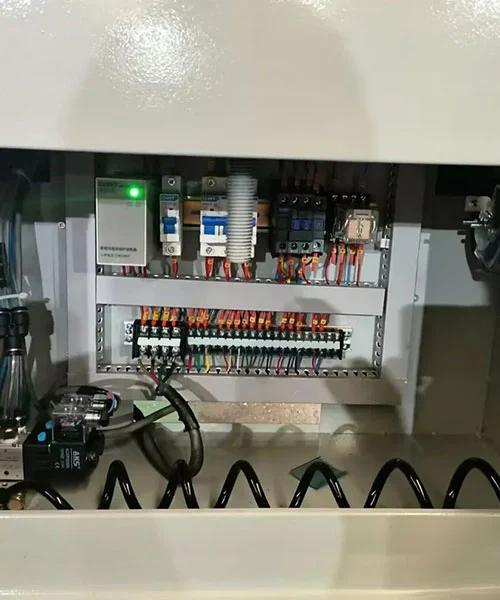

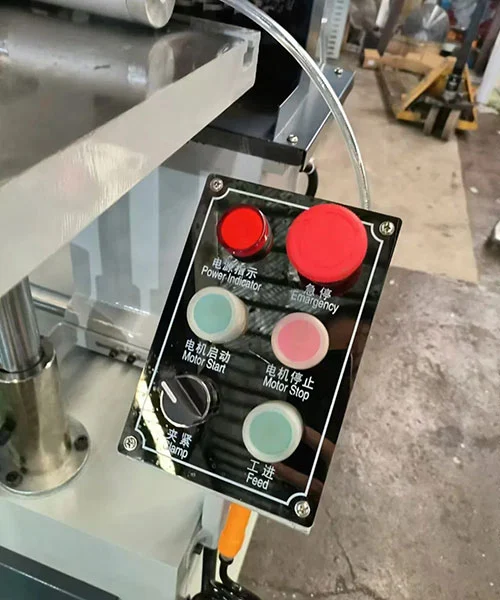

• Control circuit:Gumagamit ng simpleng push-button station at isang safety interlock na pumipigil sa pagsisimula ng spindle kapag nakabukas ang guard. Ang mga de-koryenteng bahagi ay nakaayos sa isang dust-sealed enclosure.

Tagagawa at Suporta

Sa isang pabrika na itinatag noong 1996, ang Lebulang Machine ay gumagawa ng profile processing equipment sa Jinan, China sa loob ng halos tatlong dekada. AngPVC End Milling Machine para sa Window Profileay ibinibigay sa factory-direct, nagdadala ng CE at ISO certification, at maaaring i-customize sa ilalim ng mga kasunduan ng OEM/ODM. Sinasaklaw ng isang taong warranty ang pangunahing istraktura, at ibinibigay ang remote na gabay sa pag-install nang walang karagdagang bayad.

Packaging at Pagpapadala

Ang bawat isaPVC End Milling Machine para sa Window Profileay nakaimpake sa isang karaniwang export-grade na kahoy na crate na may panloob na bracing upang maiwasan ang paggalaw habang nagbibiyahe. Ang crate ay moisture-resistant at may label na may mga tagubilin sa paghawak. Ang mga tuntunin sa pagpapadala ay FOB Jinan o Qingdao, na may mga oras ng paghahatid ng lead na karaniwang 15 hanggang 25 araw ng trabaho pagkatapos ng kumpirmasyon ng order. Ang mga dokumento kasama ang isang test report, packing list, at CE certificate ay ipinapadala nang digital bago ipadala.

FAQ

Q1: Anong mga istruktura ng profile ang maaaring iproseso ng PVC End Milling Machine para sa Window Profiles?

A: Sa pamamagitan ng pagpapalit ng cutting tool, ang machine mills step surface, rectangular grooves, tenons, at iba pang detalye ng dulo na karaniwang kinakailangan sa PVC at aluminum-plastic composite transom at frame profile.

Q2: Ano ang angular adjustment range para sa bevel cutting?

A: Ang worktable positioning plate ay adjustable mula -55° hanggang 55°, na ginagawang posible na makagawa ng mga angled end cut sa loob ng hanay na ito nang walang karagdagang mga fixture.

T3: Paano napapanatili ang katatagan sa panahon ng paggiling?

A: Gumagamit ang mekanismo ng tool feed ng linear bearing motion pair, na nagpapababa ng vibration at tumutulong na panatilihing pare-pareho ang lalim ng paggiling sa mga paulit-ulit na cycle.

Q4: Anong pagkamagaspang sa dulo ng ibabaw ang maaaring asahan?

A: Ang tuluy-tuloy na machined na mga dulo ay nakakakuha ng gaspang na Ra12.5 μm, isang finish na nagbibigay-daan sa masikip na mga joints sa window at door assembly.

Q5: Ano ang mga sukat ng worktable?

A: Ang machine worktable ay may sukat na 500 × 350 mm, na nagbibigay ng matatag na suporta para sa karaniwang UPVC at aluminum-plastic na profile ng bintana.

Q6: Ano ang maximum na lapad ng paggiling?

A: Sinusuportahan ng tooling set ang maximum na lapad ng milling na 90 mm.

Q7: Ano ang mga kinakailangan sa suplay ng kuryente at hangin?

A: Ang makina ay tumatakbo sa 380V, 50Hz three-phase power at nangangailangan ng gumaganang air pressure na 0.5 hanggang 0.8 MPa para sa pneumatic clamping system.

Q8: Available ba ang mga ekstrang bahagi?

A: Oo. Ang mga karaniwang bahagi ng pagsusuot, kabilang ang mga na-import na gulong ng pamutol at mga tool sa pagtatakda, ay magagamit bilang mga opsyon at madaling palitan ng operator.
