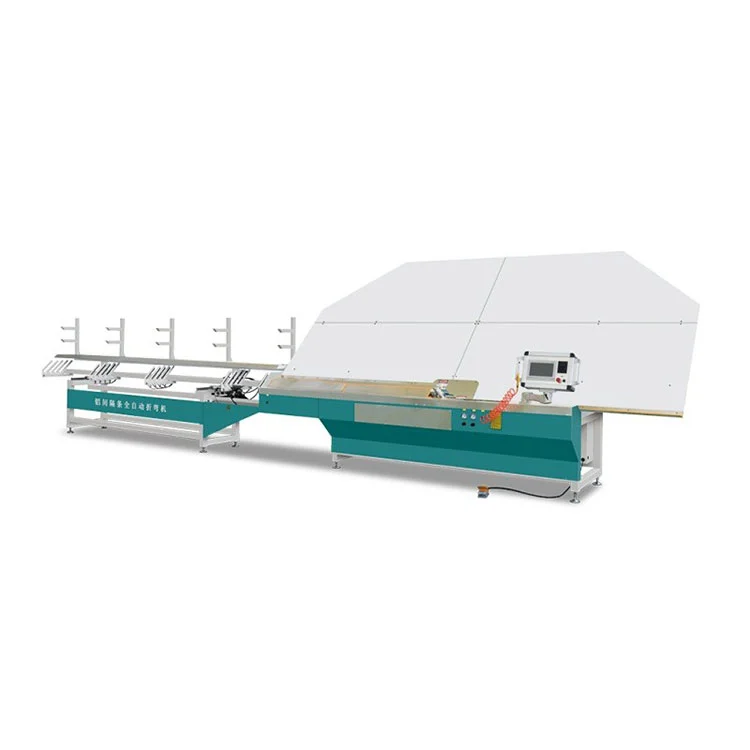

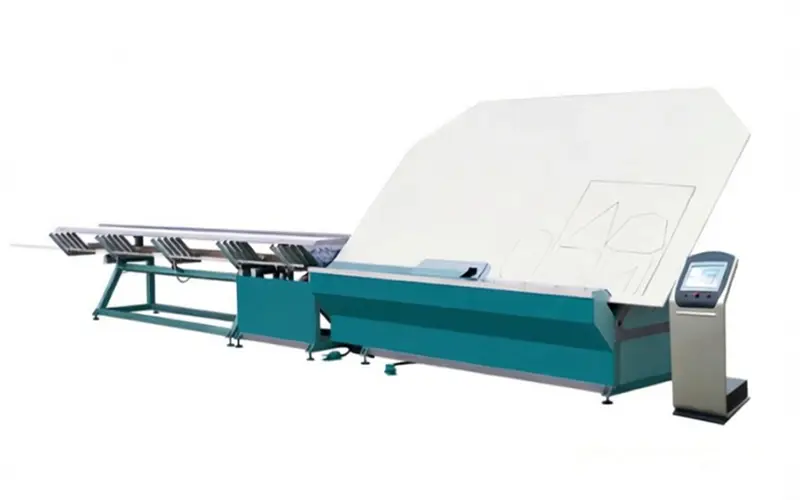

CNC Aluminum Spacer Bending Machine para sa Insulating Glass

Mga Pangunahing Tampok

• Control system at mga drive:AngCNC Aluminum Spacer Bending Machine para sa Insulating Glassay nilagyan ng Siemens PLC, Kinco touchscreen, Fuji servo drives, at Airtac pneumatic component. Ang host controller ay namamahala sa pag-iimbak ng data at pagpili ng programa, habang ang isang sub-controller ay humahawak ng real-time na pagkakasunud-sunod ng makina upang maiwasan ang mga error sa input ng operator.
• Katumpakan ng paggiling at frame:Ang isang nakalaang istasyon ng paggiling ay nagpapatag sa ibabaw ng spacer bago yumuko at magkasulok. Ang mga natapos na sukat ng frame ay hawak sa loob ng ±0.5 mm ng mga naka-program na halaga, na tumutulong na mapanatili ang integridad ng seal ng sulok sa huling IGU.

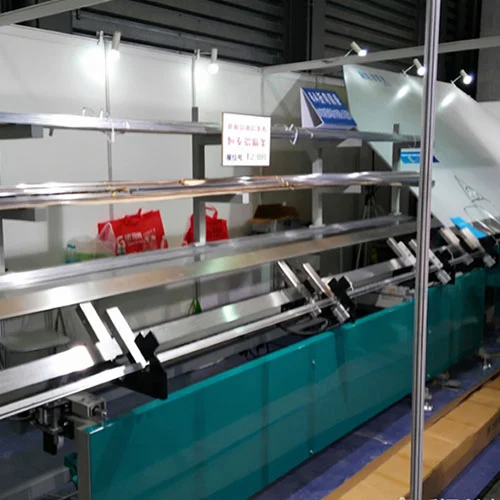

• Pinagsama-samang pag-andar sa pagproseso:Gumaganap ang makina ng awtomatikong baluktot, pagputol ng profile, at walang putol na pagdugtong ng sulok sa isang tuluy-tuloy na ikot. Tatlumpu't dalawang hugis ng frame ang maaaring maimbak sa memorya. Apat na mga istasyon ng imbakan ng materyal ang tumanggap ng mga lapad ng spacer mula 6A hanggang 30A, na nagbibigay-daan sa mabilis na pagbabago sa pagitan ng iba't ibang mga profile.
• Dalawahang baluktot at pagpasok ng sulok:Ang panlabas at panloob na mga ulo ng baluktot ay parehong magagamit. Maaaring awtomatikong gawin ang mga kasukasuan ng sulok para sa volume production o manu-mano para sa maliliit na batch at custom na hugis, na nagbibigay ng flexibility sa operator batay sa uri ng order.
• Module ng pagmamarka ng laser:Tatlong marking mode ang maaaring piliin para sa pagdaragdag ng mga logo, code ng produkto, o text nang direkta sa spacer surface bago o pagkatapos ng baluktot, na maaaring i-configure upang matugunan ang mga kinakailangan sa pag-label ng OEM.
• Konstruksyon ng makina at agwat ng serbisyo:Ang mga elemento ng frame at gabay ay binuo para sa mga pang-industriyang duty cycle. Ang nakaplanong pagpapanatili ay sumusunod sa pang-araw-araw, buwanan, at taunang mga checklist, na may karaniwang naa-access na mga bahagi na nakaayos para sa direktang inspeksyon at pagpapalit. Nagbibigay ang tagagawa ng dalawang taong warranty sa kumpletong makina at isang taon ng libreng pagpapalit sa mga bahagi ng pagsusuot.

Istraktura ng Machine at Prinsipyo sa Paggawa

AngCNC Aluminum Spacer Bending Machine para sa Insulating Glassay nakaayos sa anim na mekanikal na subsystem na gumagalaw sa aluminum strip mula sa raw coil input hanggang sa natapos na spacer frame na output:

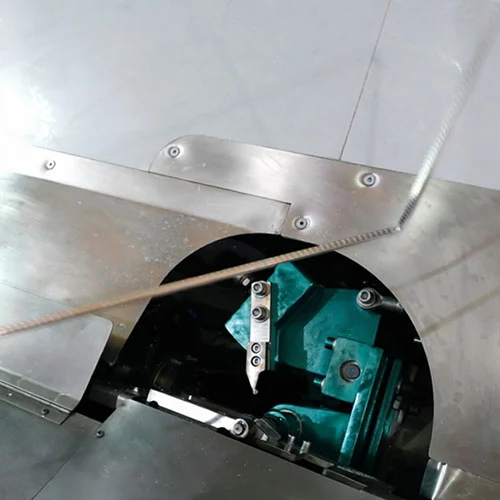

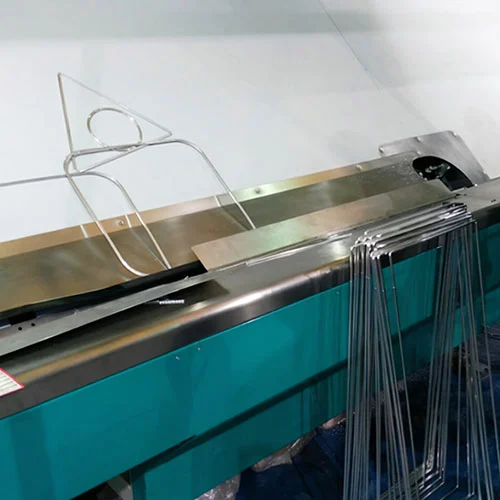

• Mekanismo ng baluktot— Tumatanggap ng panlabas o panloob na mga baluktot na ulo depende sa pagsasaayos. Binubuo ng napiling ulo ang profile ng spacer sa naka-program na anggulo ng sulok na may kinakailangang radius ng liko.
• Mekanismo ng paggiling— Ang isang precision milling unit ay nagpapatag sa ibabaw ng profile bago yumuko. Ang hakbang na ito ay nag-aalis ng mga iregularidad na maaaring magdulot ng pagpapapangit ng sulok at nakakatulong na makamit ang pare-parehong pagkakadikit ng seal sa natapos na unit.
• Mekanismo ng paghahatid— Nagtutulak sa aluminum strip mula sa loading station sa bawat yugto ng pagproseso. Ang paggalaw ay naka-synchronize sa servo feed upang maiwasan ang strip buckling o misalignment.
• Pantulong na mekanismo ng pagsentro— Inaayos ang posisyon ng roller upang panatilihing nakasentro ang strip habang papasok ito sa baluktot na istasyon, itinatama ang maliit na lateral drift na maaaring makaapekto sa katumpakan ng dimensional.
• Mekanismo ng magkasanib na sulok— Sinusuportahan ang parehong awtomatikong pag-splice ng materyal para sa mga high-output run at manual splicing para sa mas mababang volume o prototype na produksyon.
• Awtomatikong servo feeding mechanism— Ang isang servo-driven na feed system ay nag-uusad sa aluminum strip sa naka-program na haba, na may bilis at posisyon na kinokontrol sa pamamagitan ng PLC upang tumugma sa napiling detalye ng spacer.

Mga Teknikal na Parameter ng Produkto

Mga Pangunahing Bahagi at Impormasyon ng Supplier

• PLC at touchscreen:Ang pangunahing controller ng Siemens na may touchscreen na kulay ng Kinco. Ang pagpili ng programa at mga setting ng parameter ay ipinasok sa pamamagitan ng touchscreen; ang PLC ay namamahala sa execution timing at interlocks.
• Mga servo drive:Kinokontrol ng Fuji servo motors at drives ang feeding at bending axes, na nagbibigay ng katumpakan ng pagpoposisyon na kailangan para sa ±0.5 mm frame tolerance.
• Sistema ng pneumatic:Hinahawakan ng mga cylinder, valve, at fitting ng Airtac ang clamping, bending pressure, at corner insertion function. Ang pneumatic circuit ay may kasamang filter-regulator-lubricator unit sa supply line.
• Milling spindle:Pinapatigas ng mga pinatigas na steel milling cutter ang ibabaw ng spacer. Ang bilis ng spindle at feed rate ay nakatakda upang tumugma sa kapal at lapad ng aluminum strip.
• Frame at gabay na riles:Sinusuportahan ng welded steel base ang mga linear guide rails para sa mga mekanismo ng paghahatid at pagsentro, na pinapanatili ang pagkakahanay ng strip na pare-pareho sa patuloy na operasyon.
• Unit ng pagmamarka ng laser:Ang isang dedikadong laser module ay nagpi-print ng mga logo, batch number, o text sa isa sa tatlong mga mode na maaaring i-configure, na nakaposisyon bago o pagkatapos ng baluktot na istasyon ayon sa mga pangangailangan sa produksyon.

Saklaw ng Application

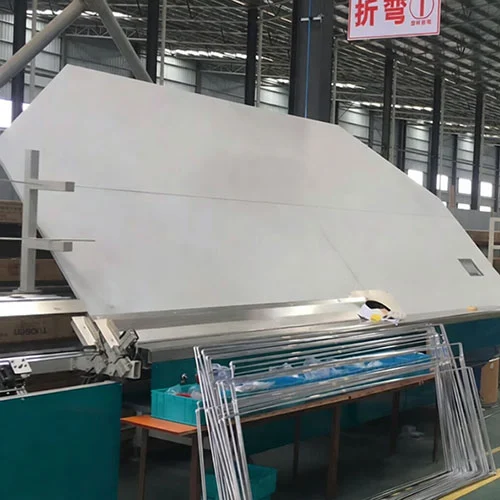

ItoCNC Aluminum Spacer Bending Machine para sa Insulating Glassay naka-deploy sa mga insulating glass unit production lines kung saan kinakailangan ang mga aluminum spacer frame sa medium hanggang mataas na volume. Kasama sa mga karaniwang gumagamit ang:

• Insulating glass manufacturing plants na gumagawa ng double at triple glazed units para sa residential at commercial buildings.
• Mga arkitektural na glass processor na nagbibigay ng energy-efficient glazing, safety glass, at acoustic insulation na mga produkto.
• Espesyalistang aluminum spacer processing workshops na nagbibigay ng mga pre-bent na frame sa ibang mga producer ng IGU.
• Mga tagagawa ng bintana, pinto, at kurtina sa dingding na nagpapatakbo ng mga in-house na departamento ng pagproseso ng salamin.

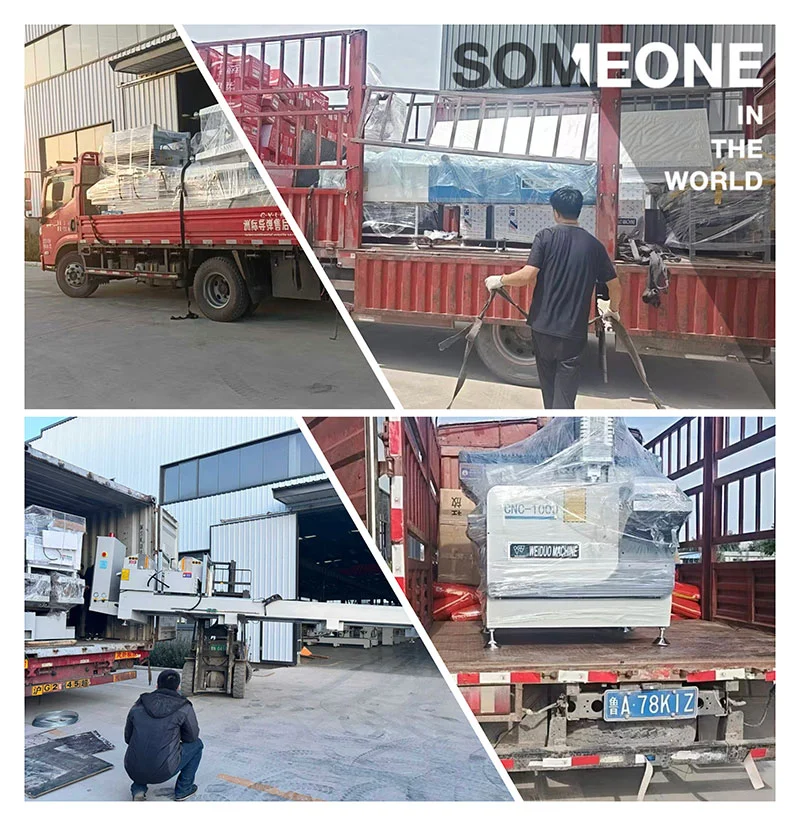

Packaging at Pagpapadala

AngCNC Aluminum Spacer Bending Machine para sa Insulating Glassay ipinadala sa isang karaniwang export-grade wooden crate na may panloob na bracing at moisture-resistant na pambalot. Ang mga sukat ng crate ay binuo sa paligid ng 10500 × 1300 × 1950 mm footprint ng makina, na may karagdagang espasyo para sa mga accessory box na naglalaman ng mga ekstrang cutter, seal, at naka-print na dokumentasyon. Ang isang pre-shipment inspection video at machinery test report ay ibinibigay bago ipadala. Ang mga karaniwang tuntunin sa paghahatid ay FOB Qingdao o Jinan, na may karaniwang lead time sa paligid ng 30 araw ng trabaho mula sa pagkumpirma ng order. Maaaring piliin ang mga opsyon sa transportasyon upang umangkop sa destinasyong port at mga kinakailangan sa lokal na paghahatid.

FAQ

Q1: Ikaw ba ay isang pabrika o isang kumpanya ng kalakalan?

A: Ang Lebulang Machine ay nagpapatakbo ng sarili nitong pasilidad sa pagmamanupaktura sa Jinan, China, kung saan ginawa ang mga kagamitan sa pagpoproseso ng salamin at bintana mula noong 1996. Ang R&D, produksyon, at pagbebenta ay pinangangasiwaan sa loob ng parehong organisasyon.

Q2: Sinusuportahan mo ba ang pagpapasadya?

A: Ang mga function ng makina, mga parameter sa pagpoproseso, at mga mode ng pagmamarka ay maaaring iakma sa mga kinakailangan sa produksyon ng customer sa ilalim ng mga kasunduan ng OEM o ODM.

Q3: Ano ang iyong oras ng paghahatid?

A: Ang mga karaniwang makina ay nagpapadala sa loob ng 30 araw ng trabaho. Maaaring pahabain ng mga custom na configuration ang lead time. Maraming mga pagpipilian sa kargamento ang magagamit depende sa destinasyon.

Q4: Paano ang warranty at buhay ng serbisyo?

A: Saklaw ng warranty ang kumpletong makina sa loob ng dalawang taon at magsuot ng mga piyesa sa loob ng isang taon. Ang istraktura ng makina ay idinisenyo para sa mga pang-industriyang duty cycle, at ang tagagawa ay nagpapanatili ng isang pangmatagalang supply ng mga kapalit na bahagi.

Q5: Paano mapanatili ang makina?

A: Ang isang manual ng pagpapatakbo na may pang-araw-araw, buwanan, at taunang mga checklist sa pagpapanatili ay ibinigay kasama ng makina. Available ang malayuang teknikal na suporta para sa pag-troubleshoot at mga tanong sa pagpapanatili pagkatapos ng pag-install.
