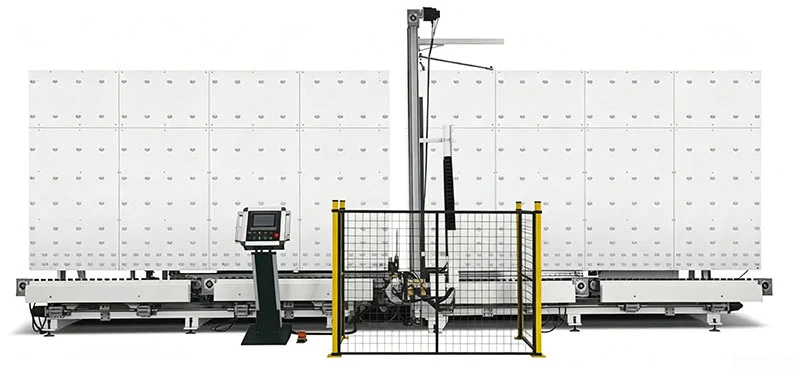

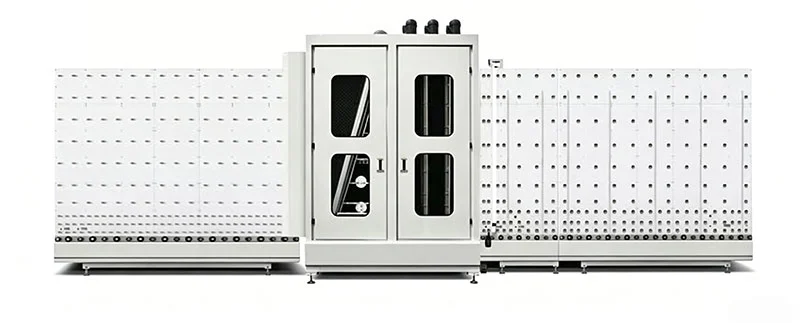

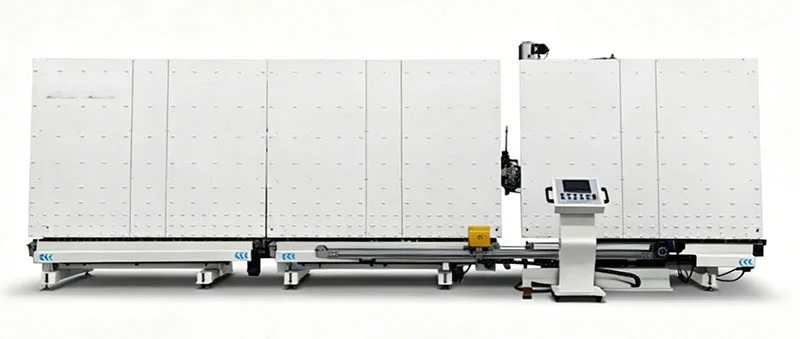

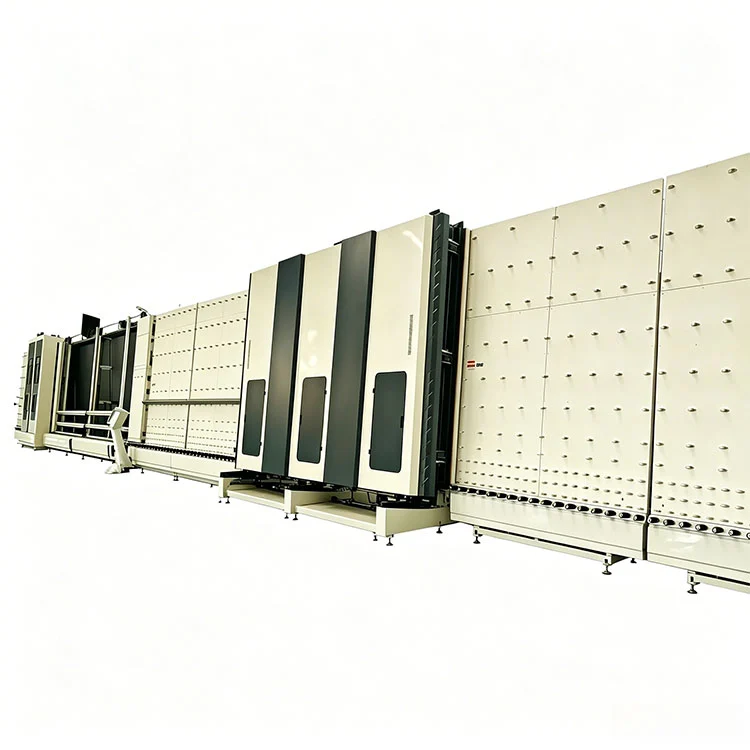

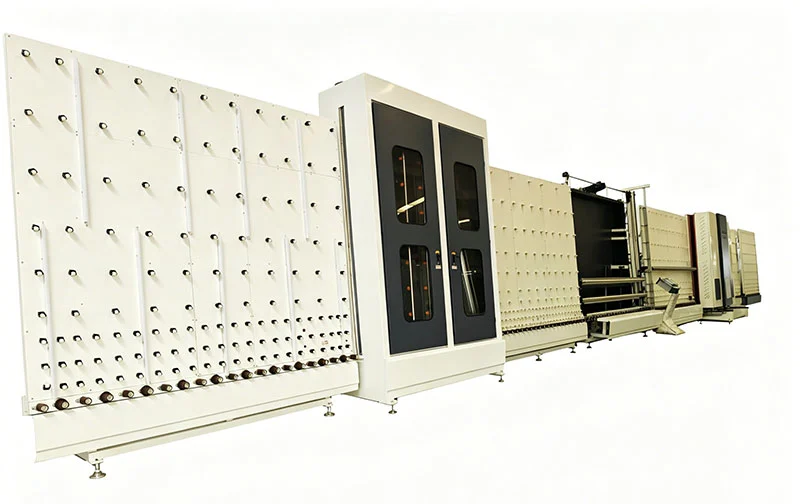

2000 Vertical CNC Washing Drying Press Line para sa Insulated at Tempered Glass Machine

Mga Pangunahing Tampok

Ang2000 Vertical CNC Washing Drying Press Line para sa Insulated at Tempered Glass Machineay binuo sa paligid ng isang vertical conveying structure, na nagbibigay-daan sa tubig na maubos sa pamamagitan ng gravity sa panahon ng paghuhugas at pagbabanlaw na mga yugto at tumutulong na panatilihing walang mga natitirang droplet ang ibabaw ng salamin bago matuyo.

1. Paghuhugas, pagpapatuyo, at pagpindot sa isang linya:Ang tatlong yugto ay nakaayos nang sunud-sunod sa isang solong landas ng conveyor. Ang mga glass sheet ay pumapasok sa dulo ng paglo-load at lumabas bilang mga pinindot na insulating glass unit o nilinis na mga solong pane. Walang kinakailangang manu-manong paglipat sa pagitan ng mga istasyon. Ang patayong layout ay sumasakop sa mas kaunting espasyo sa sahig kaysa sa katumbas na pahalang na setup.
2. Kontrol ng touchscreen ng CNC:Ang pang-industriya na touchscreen ay nagsisilbing interface ng operator. Ang mga parameter para sa iba't ibang uri ng salamin — oras ng paghuhugas, temperatura ng pagpapatuyo, presyon ng pagpindot, at bilis ng conveyor — ay maaaring i-save bilang pinangalanang mga recipe at maalala mula sa memorya. Nagla-log ang system ng mga alarma at nagbibigay ng mga fault code readout sa screen.
3. High-pressure na paghuhugas na may recirculation:Ang mga double-row na spray nozzle ay naghahatid ng tubig sa adjustable pressure sa parehong mga glass surface. Ang isang multi-layer na sistema ng pagsasala ay nakakakuha ng mga particle at nagbibigay-daan sa parehong tubig na ma-recirculate. Ang average na pagkonsumo ng tubig ay humigit-kumulang 0.8 m³ bawat oras, at ang mga elemento ng filter ay naa-access para sa paglilinis nang walang malaking disassembly.
4. Pinainit na pagpapatayo ng hangin:Ang seksyon ng pagpapatayo ay gumagamit ng isang saradong silid ng mainit na hangin na may hanay ng temperatura na 40°C hanggang 120°C, na walang hakbang na nababagay. Ang hangin ay nagpapalipat-lipat sa pamamagitan ng mga heater at nakadirekta sa ibabaw ng salamin sa pamamagitan ng mga air knife. Ang silid ay selyadong upang maiwasan ang pagpasok ng alikabok, kaya ang tuyong salamin ay hindi muling kontaminado bago pinindot.
5. Hydraulic pressing station:Ang puwersa ng pagpindot ay nabuo ng isang hydraulic cylinder na may pressure adjustable mula 0.2 MPa hanggang 1.2 MPa. Programmable ang bilis ng pagpindot at oras ng paghawak. Para sa tempered glass, ang pressure ramp ay maaaring itakda sa isang mas banayad na profile upang mabawasan ang panganib ng pagbasag.
6. Pag-access sa pagbuo at pagpapanatili:Ang frame ay gawa sa makapal na carbon steel plate. Ang mga bearings, seal, at brush roller ay tinukoy para sa tuluy-tuloy na tungkulin. Ang mga panel ng serbisyo sa mga gilid ng bawat seksyon ay nagbibigay ng access sa mga pump, filter, at blower motor nang hindi inaalis ang istraktura ng conveyor.
7. Pagkatugma ng uri ng salamin:Ang linya ay humahawak ng insulating glass, tempered glass, architectural panels, at curtain wall glass. Ang minimum at maximum na laki ay 280 × 450 mm at 2000 mm ang lapad, ayon sa pagkakabanggit. Parehong sinusuportahan ang karaniwan at custom na pagpoproseso sa pamamagitan ng pagsasaayos sa mga nakaimbak na set ng parameter.

Teknikal na Pagtutukoy

Lahat ng mga parameter na nakalista sa ibaba para sa2000 Vertical CNC Washing Drying Press Line para sa Insulated at Tempered Glass Machineay na-verify sa panahon ng pagsubok sa pabrika bago ipadala. Isang ulat ng inspeksyon bago ang paghahatid ay ibinibigay sa bawat order.

Line Workflow

Ang mga glass sheet ay gumagalaw sa2000 Vertical CNC Washing Drying Press Line para sa Insulated at Tempered Glass Machinesa isang tuluy-tuloy na patayong oryentasyon. Sa istasyon ng paglo-load, inilalagay ng operator ang glass pane sa conveyor. Ang unang seksyon ay naghuhugas ng parehong mga ibabaw na may recirculated na tubig sa pamamagitan ng double-row spray nozzle, na sinusundan ng isang sariwang tubig na banlawan. Pagkatapos ay pumapasok ang salamin sa pinainitang silid ng pagpapatuyo, kung saan ang mga kutsilyo ng hangin ay nagdidirekta ng mainit na hangin sa ibabaw. Pagkatapos ng pagpapatayo, ang salamin ay nagpapatuloy sa istasyon ng pagpindot. Para sa mga insulating glass unit, ang spacer frame — na pinahiran na ng pangunahing sealant — ay nakaposisyon sa pagitan ng dalawang pane, at pinagsasama ng hydraulic press ang mga ito sa ilalim ng kontroladong presyon. Ang mga single tempered glass pane ay maaaring dumaan sa linya na ang pressing station ay nakatakda sa bypass mode. Ang tapos na salamin ay lumabas sa dulo ng pagbabawas.

Mga Pangunahing Bahagi

• CNC touchscreen at PLC:Industrial-grade controller na may color display. Nag-iimbak ng maraming mga recipe ng salamin. Nagpapakita ng real-time na katayuan para sa bawat seksyon at nag-log ng kasaysayan ng alarma.
• Pag-spray ng mga nozzle at pagsasala:Mga hindi kinakalawang na asero na flat-jet nozzle na nakaayos sa dobleng hanay. Isang three-stage filter system — coarse screen, fine mesh, at activated carbon — nililinis ang recirculated water bago ito bumalik sa spray circuit.
• Heating at drying unit:Mga electric heating element sa loob ng selyadong silid. Ang mga air knife ay nakaposisyon upang masakop ang buong lapad ng salamin. Ang mga sensor ng temperatura ay bumabalik sa PLC para sa closed-loop na kontrol.
• Hydraulic press cylinder:Double-acting hydraulic cylinder na may pressure transducer. Ang lakas ng pagpindot, oras ng ramp, at tagal ng pagpigil ay nakatakda sa touchscreen.
• Sistema ng conveyor:Ang mga motorized na roller na may mga ibabaw na pinahiran ng goma ay nagdadala ng salamin. Ang bilis ay variable mula 1 hanggang 6 m/min sa pamamagitan ng inverter drive.
• Frame at pagbabantay:Carbon steel structure na may corrosion-resistant na pintura. Ang mga transparent na panel ng kaligtasan ay nakapaloob sa mga seksyon ng paglalaba at pagpapatuyo. Ang mga emergency stop button ay matatagpuan sa mga istasyon ng pagkarga at pagbabawas.

Manufacturer at Warranty

Ang Shandong Lebulang Precision Machinery Co., Ltd., na tumatakbo bilang Lebulang Machine, ay gumagawa ng kagamitan sa pagpoproseso ng salamin at bintana sa pasilidad nito sa Jinan mula noong 1996. Sinasaklaw ng kumpanya ang R&D, component machining, assembly, testing, at mga benta sa loob ng isang organisasyon. Ang2000 Vertical CNC Washing Drying Press Line para sa Insulated at Tempered Glass Machineay binuo sa ilalim ng pinagsamang sistemang ito at ipinadala nang direkta sa pabrika. Nalalapat ang certification ng CE at ISO 9001. Sinasaklaw ng isang taong warranty ang pangunahing istraktura, hindi kasama ang mga normal na item sa pagsusuot. Kasama ang malayuang teknikal na suporta at pagsasanay sa pagpapatakbo. Ang mga ekstrang bahagi ay naka-stock at maaaring ipadala sa ibang bansa. Maaaring isaayos ang on-site installation at commissioning bilang isang hiwalay na serbisyo.

FAQ

Q1: Anong mga uri ng salamin ang maaaring iproseso ng linya ng produksyon na ito?

A: Ang2000 Vertical CNC Washing Drying Press Line para sa Insulated at Tempered Glass Machineay binuo para sa insulating glass at tempered glass, at sinusuportahan din ang arkitektura, pinto at bintana, at kurtina sa dingding na salamin sa loob ng saklaw ng kapal na 4 mm hanggang 25 mm. Hindi ito idinisenyo para sa salamin na mas manipis sa 3 mm o mas makapal sa 25 mm.

Q2: Mahirap bang paandarin ang makina para sa mga bagong empleyado?

A: Gumagamit ang operasyon ng CNC touchscreen na may mga nakaimbak na recipe para sa iba't ibang uri ng salamin. Isang English-language manual at video guide ang ibinigay. Available ang malayuang gabay sa panahon ng pag-setup. Batay sa feedback mula sa mga production site, nagiging komportable ang mga operator sa pang-araw-araw na operasyon sa loob ng isa hanggang dalawang araw ng trabaho.

Q3: Gaano kadalas kailangan ng circulating water system ang maintenance?

A: Ang multi-layer filtration system ay nagbibigay-daan sa tubig na ma-recirculate sa mga pinalawig na panahon. Ang mga screen ng filter ay dapat suriin at linisin sa isang iskedyul na tinutukoy ng pang-araw-araw na glass throughput. Ang mga elemento ng kapalit na filter ay magagamit bilang mga ekstrang bahagi. Ang antas ng tangke ng tubig ay pana-panahong itinataas upang mabayaran ang pagsingaw.

Q4: Maaari bang ipasadya ang boltahe ng kagamitan para sa iba't ibang bansa?

A: Ang karaniwang configuration ay tumatakbo sa 380V three-phase 50Hz. Maaaring tukuyin ang boltahe at dalas sa oras ng pag-order — halimbawa, 220V/60Hz o 415V/50Hz — kaya tumutugma ang makina sa mga lokal na pamantayan ng kuryente nang hindi nangangailangan ng panlabas na transpormer.
